Remplacement de la tête d'impression HP Envy 5660

Rédigé par : Ryan Steakley

Commentaires : 5

Remplacement de la tête d'impression HP Envy 5660

Difficulté

Difficile

Étapes

Temps nécessaire

25 - 45 minutes

Introduction

La tête d'impression de la HP Envy 5660 est la pièce qui met l'encre sur le papier inséré dans l'imprimante. Ce guide passera en revue le remplacement de la tête d'impression.

Outils

Étape 1

Ouvrez l'imprimante de sorte que le dessous du scanner soit visible.

Étape 2

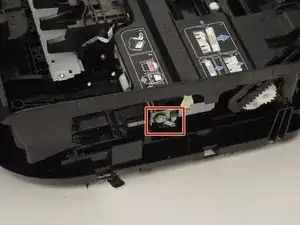

Dévissez la vis noire de 11,5 mm la plus proche du coin avant droit à l'aide d'un embout à vis T10.

Étape 3

Retirez le côté droit de l'imprimante à l'aide d'un outil d'ouverture en plastique ou d'un spudger en métal.

This is the wrong side of the printer. This grants access to a PCB and ribbon cables.

Thomas John - 06/08/19

Étape 4

Retirez le ressort du côté du rail de la tête d'impression à l'aide d'un spudger en métal.

And remove the E clip. Your instructions come up short.

Thomas John - 06/08/19

Étape 5

Poussez le rail métallique sur lequel repose la tête d'impression vers l'intérieur pour la retirer de ses roulements.

You need to remove the E clip first.

Thomas John - 06/08/19

Étape 6

Retirez la courroie à l'arrière de la tête d'impression à l'aide d'une spatule en métal.

One needs to remove the print head from the drive gears. These are located under the plastic cover in the background.

Still zero mention of a ribbon cable.

Thomas John - 06/08/19

Étape 7

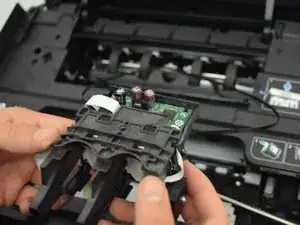

Retirez la tête d'impression du rail métallique en la faisant glisser hors du rail.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.

Un commentaire

I wouldn't recommend this guide to anyone without prior experience as it's non-thorough and missing many steps. Started with a clogged printhead; finished with a torn ribbon cable and a couple other new damages.

Ryan Steakley's Dad -
