Remplacement de la tablette tactile Wacom Intuos Pro

Rédigé par : Madison Winebrenner

Commentaires : 8

Remplacement de la tablette tactile Wacom Intuos Pro

Difficulté

Facile

Étapes

Temps nécessaire

10 minutes

Introduction

Si votre pavé tactile Wacom Intuos Pro est endommagé, l'appareil ne sera pas en mesure de détecter pleinement les entrées et la pression du stylet. Si cela se produit, vous pouvez rencontrer des zones mortes ou des zones où votre pavé tactile peut ne pas détecter avec précision la pression du stylet. Si le dépannage de votre appareil ne fonctionne pas, vous devrez peut-être remplacer le capteur du pavé tactile. Le remplacement du capteur peut éliminer les zones mortes et améliorer la précision de la pression. Pour ce remplacement, vous aurez besoin d'un tournevis Philips #00 pour dévisser les vis de 4,5 mm. Vous aurez également besoin d'un outil Ifixit Jimmy pour ouvrir le boîtier et retirer en toute sécurité les composants concernés.

! - Veillez à faire preuve de prudence lorsque vous soulevez le pavé tactile hors du boîtier. Un retrait incorrect du pavé tactile peut endommager les capteurs ou d'autres composants.

Outils

Étape 1

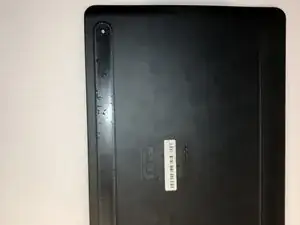

Orientez l'appareil de manière à ce que le boîtier inférieur soit orienté vers le haut.

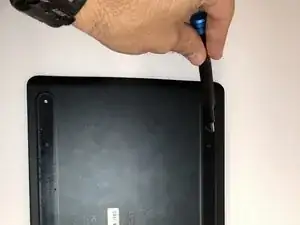

Utilisez vos doigts pour tirer doucement sur les caches en caoutchouc situés au bas de l'appareil pour les retirer.

The white balance here is off. I would also indicate the end goal of pulling off the adhesive (e.g., to remove it).

Alex Watkins - 26/02/20

Étape 2

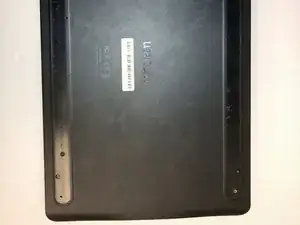

Retirez les quatre vis de 4 mm sous les pieds en caoutchouc à l'aide d'un tournevis cruciforme n° 00.

I think the photos are slightly too zoomed in here. Also, the shots should be taken from the first person perspective. Note that screwdriver is one word.

Alex Watkins - 26/02/20

Étape 3

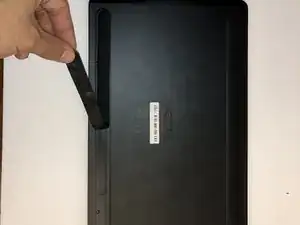

Insérez l'outil d'ouverture iFixit entre le capot avant et le capot arrière de l'appareil afin d'encliqueter et de séparer les verrous de type des bords.
Utilisez l'outil d'ouverture iFixit tout autour des bords jusqu'à ce que tous les boutons-pression aient été libérés.
Lorsque vous contournez les bords, assurez-vous d'avoir une bonne prise pour empêcher l'appareil de glisser.

Make sure to use the first-person perspective and end punctuation on all steps. How should I use the plastic tool? Be sure to be specific. I would also add one final shot of the case being removed.

Alex Watkins - 26/02/20

Étape 4

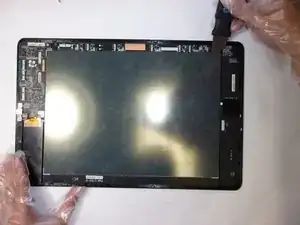

Retirez le dos du boîtier de l'arrière de l'appareil avec vos mains afin que les composants internes soient exposés.

Add picture with removing the case.

Luis Alva - 21/02/20

See previous comment.

Alex Watkins - 26/02/20

Étape 5

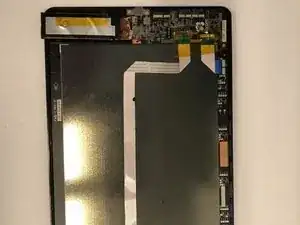

Si ce n'est déjà fait, dessoudez les trois câbles colorés qui relient la batterie à la carte mère.
Après avoir dessoudé la batterie, retirez-la délicatement.
Soyez prudent lorsque vous manipulez le fer à souder étant donné sa température de fonctionnement élevée et la possibilité qu'il endommage d'autres composants.
Pour obtenir de l'aide sur la soudure, consultez notre guide Comment souder et dessouder les connexions.

Add flip book style shots here so that it’s clear how to do this.

Luis Alva - 21/02/20

See previous feedback here. If you need it, we have a soldering iron in the studio you can use, but you’ll have to make an appointment. I would also use markup to show where this component is.

Alex Watkins - 26/02/20

But where's the link to source the battery?

Jose Gabriel Miranda -
