Introduction
Le verre sur lequel vous placez vos documents peut se casser ou se fissurer rendant cette fonction inutilisable. Ce guide montrera et expliquera comment isoler puis remplacer la vitre du scanner.
Outils
-
-

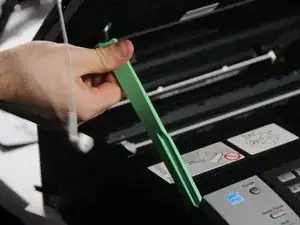

Tournez la section verte pour permettre à la tête du scanner d'avoir une gamme complète de mouvements.
-
-
-

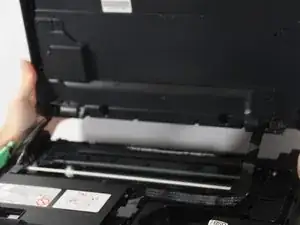

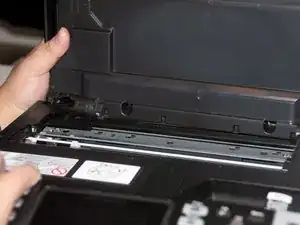

Pour retirer la tête du scanner, ouvrez-la à moitié et faites glisser les charnières hors de leur place et la tête sera retirée.
-
-
-

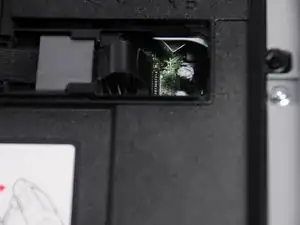

Les panneaux pour exposer les cordons seront exposés lorsque la tête sera retirée.
-

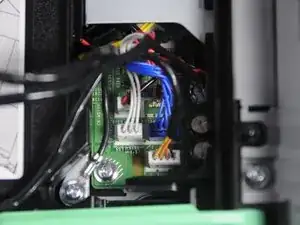

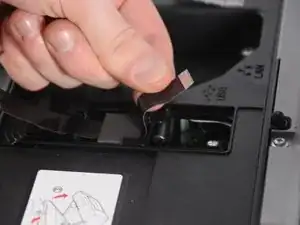

Tirez tous les cordons colorés de l'imprimante et dévissez l'autre fil pour le retirer complètement.
-
Tirez tous les cordons colorés de l'imprimante et dévissez l'autre fil pour le retirer complètement.
-
-
-
Une fois le scanner libéré de l'imprimante, retirez toutes les vis de la base inférieure
-
Utilisez un tournevis cruciforme n° 2 pour retirer les deux vis de 12,1 mm.
-
-
-

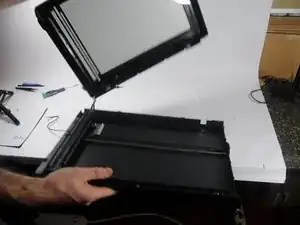

Pour séparer la base du verre, tenez-vous debout et séparez le long du bord où vous avez retiré les vis.
-

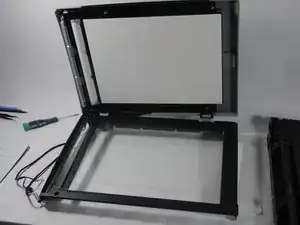

Utilisez les mains pour exposer le verre.
-
-
-

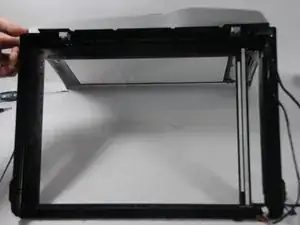

Déconnectez la vitre des rails.
-
Retirez le verre ancien ou brisé.
-
Remplacez avec du ruban adhésif le long du bas de l'en-tête et réassemblez.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
