Introduction
Si l'aspirateur ne fonctionne plus que par intermittence, les batteries sont au bout de leur durée de vie. Ils sont facilement disponibles, mais il faut bien savoir souder pour les remplacer.
Vous avez besoin de trois accus 18650 avec cosses à souder en forme de U et 3,7 volts.
Outils
Pièces
-
-
Retirez tous les accessoires, seul l'aspirateur doit rester.
-
Dévissez les cinq vis Phillips.
-
-
-
Vous devez séparer l'appareil en deux. Pour ce faire, l'autocollant au niveau de la jointure doit être coupé avec un outil pointu.
-
-
-
Prenez un outil en plastique pour faire levier et démontez soigneusement l'appareil en deux. Cela coincera probablement un peu.
-
C’est maintenant une bonne occasion de bien nettoyer l’intérieur de l’appareil, en particulier tous les filtres en mousse.
-
-
-

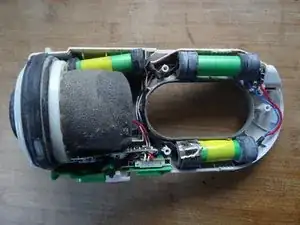

Les batteries – vertes ici – sont faciles à voir. Elles sont maintenues dans l'appareil par de petits embouts en caoutchouc.
-

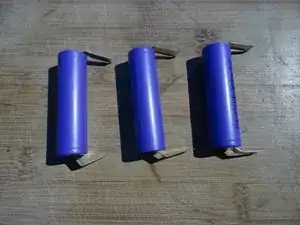

Vous avez besoin de trois batteries 18650 avec des cosses à souder en forme de U. Plus la capacité est élevée, plus vous pourrez aspirer longtemps. Utilisez des modèles avec une tension nominale de 3,7 V et une tension de charge de 4,1 V.
-
Pour en être sûr, mesurez la tension. Elle devrait être identique pour chaque batterie.
-
-
-
Retirez délicatement les batteries. Un fusible et un capteur thermique sont collés sur les première et troisième batteries.
-
Enlevez les rubans adhésifs et poussez délicatement le fusible et le capteur thermique sur le côté.
-

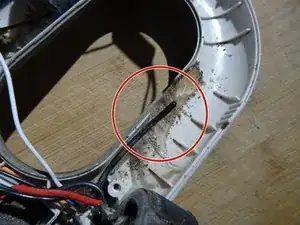

Sur la troisième photo, vous pouvez voir le capteur thermique. Notez comment il passe à travers une rainure dans l'embout en caoutchouc et repose contre la batterie.
-
-
-
Tous les points de soudure sont sécurisés avec une gaine thermorétractable. Coupez et retirez toutes gaines thermorétractables avec un outil pointu.
-
-
-
Commence maintenant le travail principal : la soudure. Procurez-vous une large gaine thermorétractable qui s'adaptera aux languettes à souder.
-
Dessoudez les anciennes batteries une à une - vous pouvez aussi simplement couper les câbles à ras - et soudez-les aux nouvelles batteries de la même manière :
-
Placez des morceaux appropriés de gaine thermorétractable avant de souder.
-

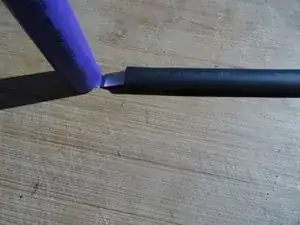

Chauffez la gaine thermorétractable jusqu'à ce qu'elle épouse les cosses à souder.
-
-
-
Collez le fusible et le capteur thermique avec du ruban isolant.
-
Mettez en place les batteries.
-
Vérifiez encore une fois la polarité des batteries.
-
Négatif
-
Positif
-
Allumez l'appareil pour le tester.
-
Pour le remontage, suivez ces étapes en sens inverse.
