Remplacement des boutons / de la croix directionnelle de la manette Nintendo Switch Pro

Rédigé par : James Seidlinger

Commentaires : 21

Remplacement des boutons / de la croix directionnelle de la manette Nintendo Switch Pro

Difficulté

Modérée

Étapes

Temps nécessaire

10 - 15 minutes

Introduction

Les boutons et la croix directionnelle de la manette Nintendo Switch Pro sont les principaux capteurs de la manette. Les boutons peuvent devoir être remplacés s'ils ne répondent pas, veuillez consulter notre guide de dépannage pour plus d'informations.

Lors du démontage, faites attention aux arêtes vives, il y a quelques morceaux de plastique exposés qui pourraient vous couper.

Outils

Étape 1

Retournez la manette de sorte que les autocollants soient face au plafond.
Utilisez un tournevis JIS 00 pour retirer les deux vis noires de 8,4 mm qui fixent les poignées, situées aux extrémités des poignées.

Be carefull, these screws are super easy to strip even with the right tools.

Lukas Eberharter -

I tried editing these instructions after I had trouble with stripping screws, but it doesn't seem to take. The issue is that these are JIS and not Phillips screws. They are VERY similar looking but a Phillips head screwdriver will strip the screws.

Isaac Webb -

I tried using a Philips #00 screwdriver but it didn’t work

vincent ingrassia -

Étape 2

Ôtez soigneusement la coque des poignées.

Étape 3

Utilisez un tournevis JIS 00 pour retirer les quatre vis argentées de 6,8 mm de long qui fixent la coque arrière en plastique transparent.

Étape 4

Soulevez délicatement la coque plastique transparente à l'aide de votre ongle.

Étape 5

Retirer la coque arrière transparente

Étape 6

Retirer la batterie lithium-ion en soulevant son côté gauche avec un ongle ou un outil d'ouverture en plastique.
Il n'est pas nécessaire d'appuyer fort.

Étape 7

À l'aide d'un tournevis cruciforme, retirez les cinq vis de 5 mm à l'arrière du contrôleur.
Les deux vis du boîtier situées au-dessus des poignées et l'unique vis du boîtier située sous la baie de la batterie ont un logement peu profond. Ces trois vis peuvent être facilement retirées.
Les deux vis du boîtier adjacentes aux boutons de déclenchement ZR et ZL ont un logement profond. Utilisez une rallonge ou un tournevis cruciforme avec une tige plus longue pour atteindre ces vis.

the 2 screws up at the top are unreachable with the standard fixit kit just a heads up

drew - 06/02/21

Seconded. the screws are located too deep below the plastic slot, and the bit holding bulge is too wide for the small aperture (similarly with the flexible extension). the bit length is too shallow to reach.

An alternative driver with a much narrower & longer shaft is required, which will likely not come with interchangeable bits.

Douglas Selby - 05/03/21

I would say it is possible to reach the top left screw, just not the top right - there is a gap in the top left that allows you to slightly bend the standard driver outward to turn it while still making adequate contact.

El_Mechacontext -

An update: I was actually able to remove the top right one in a really hacky way - inserting the Phillips #0 bit into the #4 hex bit, and then using that in the standard driver. This added just enough length to successfully reach and make full contact with the screw!

El_Mechacontext -

Using the #4 hex bit as an extension was the exact "hack" I needed to get rid of the drift finally. Thank you. You're a lifesaver.

Das #4 Hex Bit als Verlängerung für das Kreuzschlitz Bit zu nutzen ist zwar etwas eng, aber es erspart einem wirklich einen zusätzlichen Schraubendreher.

Techn0magier -

Étape 8

Retirez délicatement le couvercle en plastique du contrôleur.
Ne retirez pas encore complètement le capot avant, car il est toujours attaché à la carte mère via un câble plat blanc.

Didn't realize there is adhesive holding the front cover onto the unit. It's located inside of the handles. Just a bit of force there helped, just be careful of the cable.

Roger Perez -

this step is really hard

XDchlapec -

You can use a pry tool to pry the part of the top shell covering the handles off the adhesive in order to make this step less like pulling teeth.

Charlie - 10/11/24

Étape 9

Utilisez la pointe d'un médiator pour ouvrir le volet noir du connecteur ZIF en le poussant vers le haut.

Having just completed this repair, I noted that this ribbon cable can disconnect on either side. It is easier to disconnect and reconnect from the other side than what is shown in my experience.

acestronautical -

@acestronautical is right! much easier to remove the ribbon cable from the button board, connect to the base board and then connect back to the button board. Thank you @acestronautical

Joe Rickerby -

Étape 10

Utilisez vos doigts ou une pince à bec émoussé pour déconnecter le câble d'interconnexion de son connecteur.

You don't need to disconnect this as long as you are fine with keeping it close by so as not to rip the ribbon cable.

Caden Helm -

Étape 11

Retirez le boîtier avant

Étape 12

Retirez les deux vis de 6.8 mm sur le circuit imprimé supérieur à l'aide d'un tournevis cruciforme.

Étape 13

Utilisez un spudger pour relever la languette de verrouillage du connecteur ZIF.

Étape 14

Retirez la nappe noire de son connecteur.
Il n'est pas nécessaire d'utiliser beaucoup de force.

What do I do if the connector snaps off? Is it fixable with solder or electrical tape or should I give up hope?

Jack Frost -

This ribbon cable is difficult to reconnect, quality tweezers are required. I was unable to slide the ribbon cable in to where I could no longer see the traces. Take note of how much ribbon cable is exposed before disconnecting so that you can have an easier time judging when the cable is fully inserted upon reconnecting.

acestronautical -

Étape 15

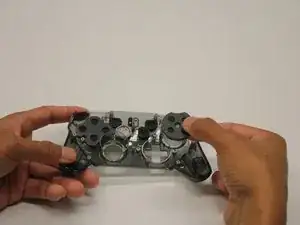

Retirez les boutons de déclenchement du couvercle en plastique.

Étape 16

Utilisez un tournevis cruciforme pour retirer les deux vis de 5 mm fixant le circuit imprimé.

There’s one more screw - in this picture, on the left. The junction of the body and left grip, right behind the ABXY buttons.

Matt Rausch -

Hi @mattrausch, thanks for your comment. You're right, the circuit board is held by two screws. I've updated this step.

Adriana Zwink -

Étape 17

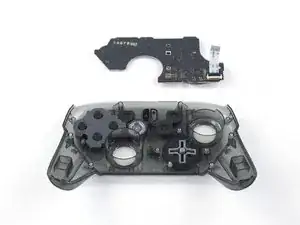

Retirez le circuit imprimé

Étape 18

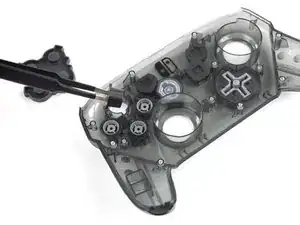

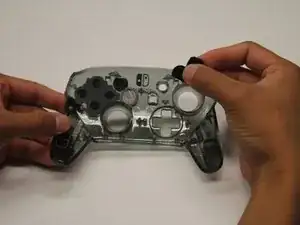

Utilisez vos doigts ou une paire de pinces brucelles pour retirer le(s) bouton(s) que vous souhaitez remplacer.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans le sens inverse.

Auteur

James Seidlinger

Membre depuis le 10/10/19

667 Réputation

3 commentaires

On re-assembly, you may have trouble getting the top circuit board and shoulder button support structure to snap into place. It’s easiest to get the circuit board around the right analog stick hole, and push it all the way down until it is in place, then to secure the shoulder button support structure.

Make sure the “Home” button clear plastic light spreader (a clear irregular circle-shaped piece) is in place on top of the home button assembly, or it will give the home button a “sunken” appearance.

nclee - 03/12/20

Worked well, thank you. Had a gooey X button that needed to be cleaned.

Anthony Peacock -

What about the sync button? I've been scouring the Switch Pro Controller guide all day but there's nothing on how to remove the sync button! Mine is in really bad shape from having to use paperclips to press it but i can't find a guide to repair it anywhere.

faye kim -
