Remplacement des boutons d'un Joy-Con droit de la Nintendo Switch

Rédigé par : Michael Lowden

Commentaires : 13

Remplacement des boutons d'un Joy-Con droit de la Nintendo Switch

Difficulté

Modérée

Étapes

Temps nécessaire

30 minutes - 1 heure

Introduction

Ce tutoriel vous explique les étapes à suivre pour changer les boutons d'une Joy-Con droite. Cette réparation JoyCon Switch est légèrement plus difficile que pour la Joy-Con gauche, car il y a plus de pièces dans la droitw que dans la gauche. Les pièces supplémentaires à prendre en compte sont le capteur infrarouge, l'antenne Bluetooth et l'antenne NFC.

Outils

Pièces

Étape 1

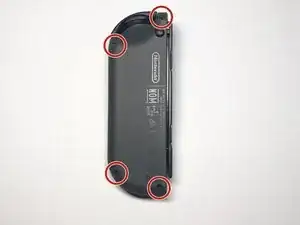

Utilisez un tournevis Tri-wing Y00 pour retirer les quatre vis de 5 mm qui maintiennent le panneau arrière en place.

Étape 2

Insérez l'extrémité d'un médiator en plastique entre le capteur IR et le panneau arrière.
Faites glisser l'outil le long du bord, en exerçant une légère pression vers le bas, pour détacher le panneau arrière des clips qui le maintiennent en place.
N'utilisez pas d'outils métalliques pour cette étape, car vous risqueriez d'endommager les clips en plastique qui maintiennent le panneau arrière en place.

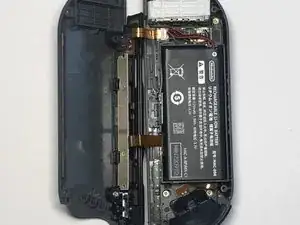

Ouvrez la JoyCon comme s'il s'agissait d'un livre, en pivotant autour du rail de guidage noir.

Étape 3

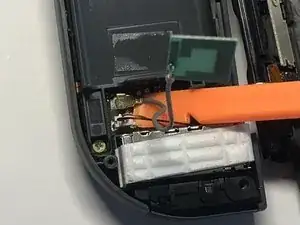

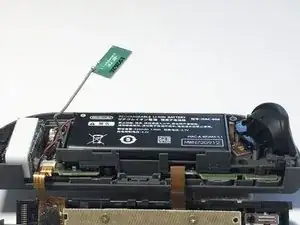

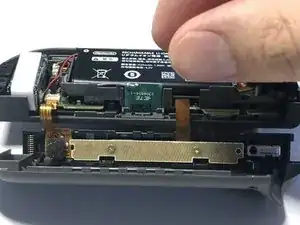

Tirez l'antenne Bluetooth hors de son compartiment et de la batterie.

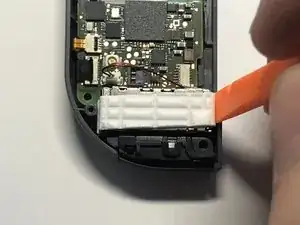

À l'aide d'un outil pour ouvrir en plastique, soulevez la batterie et sortez-la de son compartiment par le bord droit.
La batterie est maintenue en place par du ruban adhésif et peut nécessiter un peu de force pour la retirer.
Veillez à ne pas retirer complètement la batterie ou l'antenne, car elles sont toujours connectées à la carte mère.

Étape 4

Déconnectez la batterie en utilisant une spatule en plastique pour exercer une légère pression vers le haut sur la base du connecteur.
Répétez le même processus avec le connecteur de l'antenne Bluetooth.

Étape 5

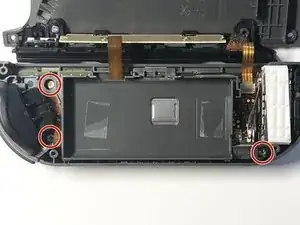

À l'aide d'un tournevis cruciforme #2, retirez les trois vis de 2 mm qui maintiennent le compartiment de la batterie en place.

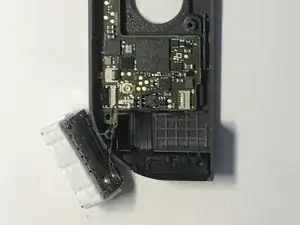

Soulevez et faites pivoter le compartiment de la batterie pour l'éloigner de la carte mère.
Faites très attention à la nappe fragile qui relie le compartiment à la carte mère.

Étape 6

À l'aide d'une pincette, soulevez délicatement l'attache grise qui retient la nappe et faites-la glisser hors de son connecteur.

Connecting this ribbon cable back was the hardest part for me :) I think it's worth mentioning that this ribbon cable's contact points should be facing the bottom when connecting it.

Tomasz Telepko -

This is the hardest part during reassemble. The gold contacts need to face "down" with a half-twist of the ribbon cable. It's very easy to break. I got it upside down the first time and broke it the second time requiring replacement of the ZR button assembly.

mkeehnel -

Étape 7

À l'aide d'une pincette, soulevez délicatement les attaches noire et blanche qui retiennent les deux nappes.
Faites glisser les deux nappes hors de leurs connecteurs pour détacher l'ensemble panneau arrière et rail de guidage.

This really isn't a necessary step and it's be nice if you could mention so. Might make things easier for some people but for others harder.

Anrei -

Étape 8

À l'aide d'une pincette, soulevez délicatement le fermoir noir qui maintient la nappe du joystick en place.
Faites glisser la nappe hors de son connecteur.
À l'aide d'un tournevis cruciforme #00, retirez les deux vis qui maintiennent le joystick en place.

Étape 9

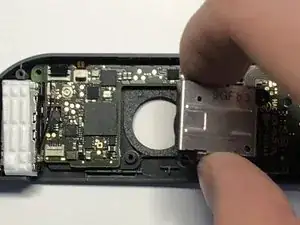

Soulevez délicatement le joystick vers le haut et hors de son support.

Étape 10

Retirez la gâchette droite de son support.
Notez que la gâchette a un ressort attaché qui devra être remis en place lors de la réinstallation.

Le bouton R est racher

Denis Jean films et series -

Étape 11

À l'aide d'une spatule, faites doucement levier vers le haut sur les côtés gauche et droit du vibreur.
Le vibreur est maintenu en place avec de l'adhésif, il peut donc nécessiter un peu de force pour le retirer de votre JoyCon.
Une fois le vibreur retiré de son support, ne débranchez pas le câble. Au lieu de cela, déplacez-le simplement sur le côté.

Étape 12

À l'aide d'un tournevis cruciforme #2, retirez les deux vis de 1,5 mm qui maintiennent la carte mère en place.
Soyez prudent, car c'est la seule chose qui maintient les boutons enfoncés et ils se détacheront une fois les vis retirées.

Étape 13

Soulevez délicatement la carte mère et retirez-la du boîtier de la Joy-Con.
Faites attention aux deux nappes restantes. Si vous tirez trop fort, vous risquez de les endommager.
À l'aide d'une pincette, soulevez délicatement les fermoirs qui maintiennent les nappes en place.
Faites glisser les nappes hors de leurs connecteurs pour dégager la carte mère du boîtier.

Étape 14

Retirez les caches en caoutchouc des boutons.

Étape 15

À l'aide d'une pincette, soulevez les boutons hors de leurs supports.
Notez que les boutons ont des encoches pour assurer la bonne orientation lors du remplacement. Si vous n'alignez pas correctement les encoches, les boutons peuvent ne pas fonctionner.

Conclusion

Pour réassembler votre appareil et finir votre réparation JoyCon Switch, suivez ces instructions dans l'ordre inverse. Veillez à ne pas visser la carte mère trop fort, car cela pourrait affecter la réactivité des boutons. Appliquez toujours une pression égale sur les vis lorsque vous réinstallez les composants ; un côté ne doit pas être plus serré que l'autre.
