Introduction
Une utilisation fréquente peut endommager ou bloquer les boutons de la Cintiq 24HD au fil du temps. Vous ne pouvez pas régler correctement l'affichage de la Cintiq 24HD sans les boutons. Ce guide vous guidera à travers le remplacement des boutons de contrôle de l'affichage sur la Cintiq 24HD.
-
-
Débranchez tous les câbles des ports USB, d'alimentation, d'affichage ou DVI-D en saisissant le cordon par le connecteur et en tirant tout droit hors du port.
-
-
-
Placez l'écran de l'appareil sur une surface plane.
-
Retirez huit vis Phillips #2 de 10 mm (quatre sur chaque pied du support) en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
-
-
Soulevez le support et éloignez-le du reste de l'appareil afin que les pieds se séparent de la plaque de montage.
-
-
-
Retirez dix-huit vis Phillips #1 de 10,2 mm du périmètre du panneau arrière en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
Retirez une vis Phillips #1 de 11,9 mm du centre du panneau arrière.
-
Retirez deux vis Phillips #1 de 10,2 mm sous les panneaux à charnière dans les coins inférieurs droit et gauche.
-
-
-
Soulevez le panneau arrière par un coin et insérez un outil d'ouverture en plastique dans l'espace.
-
Faites glisser l'outil le long de l'espace autour du périmètre de l'appareil tout en le soulevant pour déverrouiller le panneau arrière.
-
Retirez le panneau en le soulevant et en le retirant de l'appareil.
-
-
-

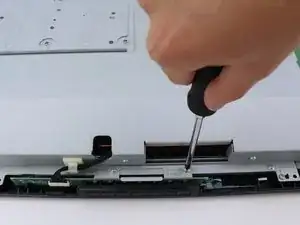

Retirez les deux vis de 8 mm de la plaque de bouton en métal à l'aide d'un tournevis cruciforme n ° 2 et en tournant dans le sens des aiguilles d'une montre.
-

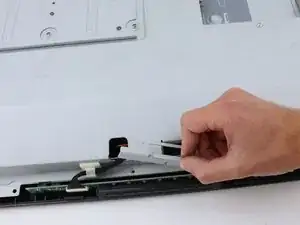

Retirez la plaque de maintien en métal en la soulevant et en la retirant du panneau de boutons.
-
-
-

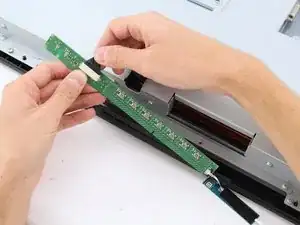

Retirez la carte de boutons en pinçant le câblage à proximité du connecteur et en tirant doucement hors du port.
-
-
-

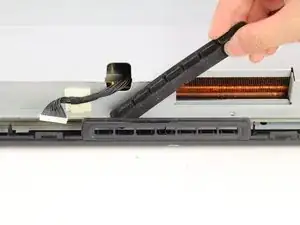

Retirez le couvercle du bouton en poussant les boutons hors de leurs trous et en tirant le couvercle vers le haut.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
