Remplacement des boutons de déclenchement du Nintendo Switch Pro Controller

Rédigé par : Simon Lin
  • Commentaires : 21
Remplacement des boutons de déclenchement du Nintendo Switch Pro Controller

Difficulté

Modérée

Étapes

15

Temps nécessaire

10 - 15 minutes

Introduction

Ce guide montre comment remplacer les boutons de déclenchement cassés sur une manette Nintendo Switch Pro. Les déclencheurs cassés limitent une expérience de jeu optimale avec la console Nintendo Switch. Le remplacement d'une gâchette cassée sur votre contrôleur vous aidera à utiliser pleinement votre contrôleur. Ce guide nécessite un démontage presque complet du contrôleur. Par conséquent, soyez prudent lors du démontage pour vous assurer de ne pas endommager les circuits ou les connecteurs à ruban à l'intérieur du contrôleur.

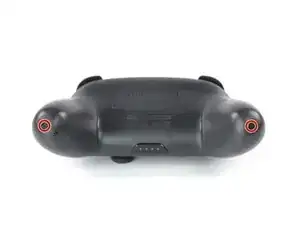

  1. iaKRfcPV2HNC5yUK

    • Retournez la manette de sorte que les autocollants soient face au plafond.

    • Utilisez un tournevis JIS 00 pour retirer les deux vis noires de 8,4 mm qui fixent les poignées, situées aux extrémités des poignées.

    Be carefull, these screws are super easy to strip even with the right tools.

    Lukas Eberharter -

    I tried editing these instructions after I had trouble with stripping screws, but it doesn't seem to take. The issue is that these are JIS and not Phillips screws. They are VERY similar looking but a Phillips head screwdriver will strip the screws.

    Isaac Webb -

    I tried using a Philips #00 screwdriver but it didn’t work

    vincent ingrassia -

  2. pFHHOlTyvlQ43DOC
    pFHHOlTyvlQ43DOC
    KCE54LsPyGnuWTkW
    UNYZtREEKVfHallZ

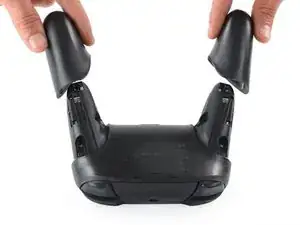

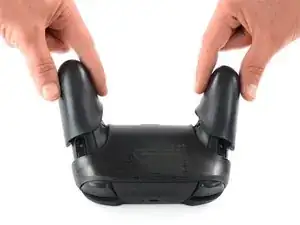

    • Ôtez soigneusement la coque des poignées.

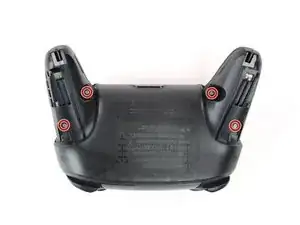

  3. 3OnYDcOU1gVR2fEG

    • Utilisez un tournevis JIS 00 pour retirer les quatre vis argentées de 6,8 mm de long qui fixent la coque arrière en plastique transparent.

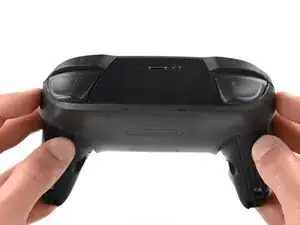

  4. Zb3Ool4Evh63KKVd
    Zb3Ool4Evh63KKVd
    E4qBEgOibCQbXlIJ
    jihxJQfDSqclVJnF

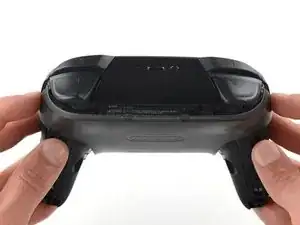

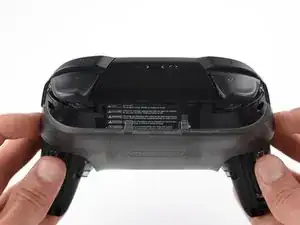

    • Soulevez délicatement la coque plastique transparente à l'aide de votre ongle.

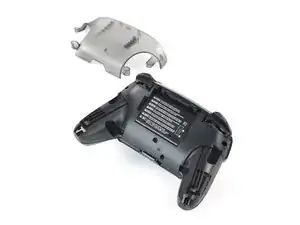

  5. p4bHAkTpIvuBFIfc

    • Retirer la coque arrière transparente

  6. yUbMYllrTC6sSOGL
    yUbMYllrTC6sSOGL
    6pxWhyQpxoXGbs22
    vEF6WXIGCHUebiZO

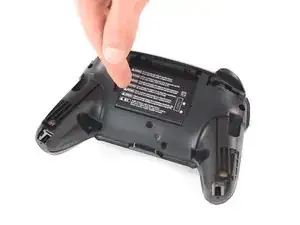

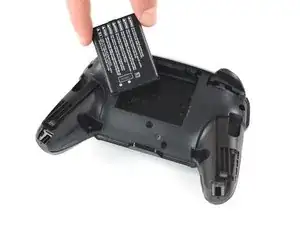

    • Retirer la batterie lithium-ion en soulevant son côté gauche avec un ongle ou un outil d'ouverture en plastique.

    • Il n'est pas nécessaire d'appuyer fort.

  7. V5kF4MuHympJyAFM
    V5kF4MuHympJyAFM
    WJ4LvGQlKLhlREns
    IhtOVVcrnx5IBHgJ

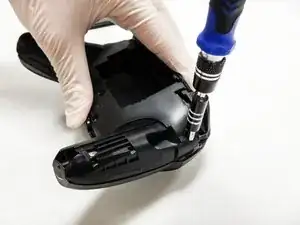

    • À l'aide d'un tournevis cruciforme, retirez les cinq vis de 5 mm à l'arrière du contrôleur.

    • Les deux vis du boîtier situées au-dessus des poignées et l'unique vis du boîtier située sous la baie de la batterie ont un logement peu profond. Ces trois vis peuvent être facilement retirées.

    • Les deux vis du boîtier adjacentes aux boutons de déclenchement ZR et ZL ont un logement profond. Utilisez une rallonge ou un tournevis cruciforme avec une tige plus longue pour atteindre ces vis.

    the 2 screws up at the top are unreachable with the standard fixit kit just a heads up

    drew -

    Seconded. the screws are located too deep below the plastic slot, and the bit holding bulge is too wide for the small aperture (similarly with the flexible extension). the bit length is too shallow to reach.

    An alternative driver with a much narrower & longer shaft is required, which will likely not come with interchangeable bits.

    Douglas Selby -

    I would say it is possible to reach the top left screw, just not the top right - there is a gap in the top left that allows you to slightly bend the standard driver outward to turn it while still making adequate contact.

    El_Mechacontext -

    An update: I was actually able to remove the top right one in a really hacky way - inserting the Phillips #0 bit into the #4 hex bit, and then using that in the standard driver. This added just enough length to successfully reach and make full contact with the screw!

    El_Mechacontext -

    Using the #4 hex bit as an extension was the exact "hack" I needed to get rid of the drift finally. Thank you. You're a lifesaver.

    Das #4 Hex Bit als Verlängerung für das Kreuzschlitz Bit zu nutzen ist zwar etwas eng, aber es erspart einem wirklich einen zusätzlichen Schraubendreher.

    Techn0magier -

  8. PnIrdtdY4KCyxuKK
    PnIrdtdY4KCyxuKK
    ZBKtxPXnhQuBTaDN
    OZcevYGCPPARFaRx

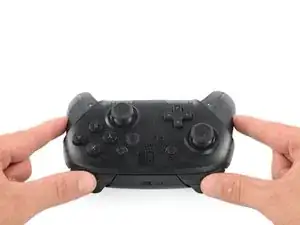

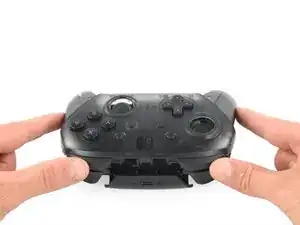

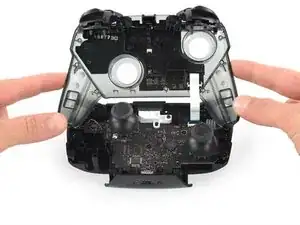

    • Retirez délicatement le couvercle en plastique du contrôleur.

    • Ne retirez pas encore complètement le capot avant, car il est toujours attaché à la carte mère via un câble plat blanc.

    Didn't realize there is adhesive holding the front cover onto the unit. It's located inside of the handles. Just a bit of force there helped, just be careful of the cable.

    Roger Perez -

    this step is really hard

    XDchlapec -

    You can use a pry tool to pry the part of the top shell covering the handles off the adhesive in order to make this step less like pulling teeth.

    Charlie -

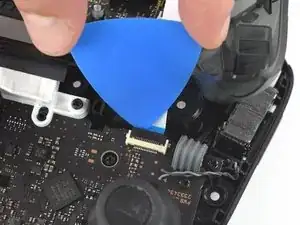

  9. NpVhXDsYSWmW4tBT
    NpVhXDsYSWmW4tBT
    QXe1DlCMuCXbrveX

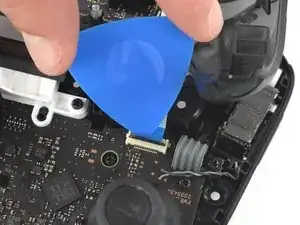

    • Utilisez la pointe d'un médiator pour ouvrir le volet noir du connecteur ZIF en le poussant vers le haut.

    Having just completed this repair, I noted that this ribbon cable can disconnect on either side. It is easier to disconnect and reconnect from the other side than what is shown in my experience.

    acestronautical -

    @acestronautical is right! much easier to remove the ribbon cable from the button board, connect to the base board and then connect back to the button board. Thank you @acestronautical

    Joe Rickerby -

  10. 3qj6VtFJtKAHHm6I
    3qj6VtFJtKAHHm6I
    YJvaLXngDhvHF1Gr

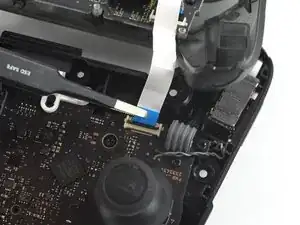

    • Utilisez vos doigts ou une pince à bec émoussé pour déconnecter le câble d'interconnexion de son connecteur.

    You don't need to disconnect this as long as you are fine with keeping it close by so as not to rip the ribbon cable.

    Caden Helm -

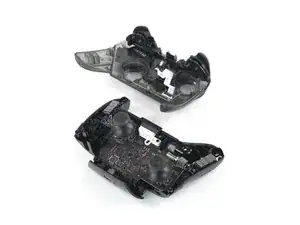

  11. OpC2vBHXBB35uAQ4

    • Retirez le boîtier avant

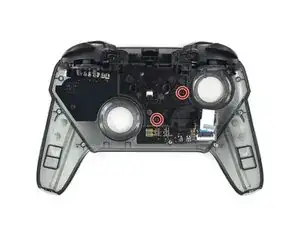

  12. d2TaQbKySN1dMQ4M

    • Retirez les deux vis de 6.8 mm sur le circuit imprimé supérieur à l'aide d'un tournevis cruciforme.

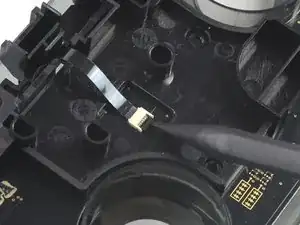

  13. GuqsGsnEcB2nVvxX
    GuqsGsnEcB2nVvxX
    RVyZNQZQ3Depk22x

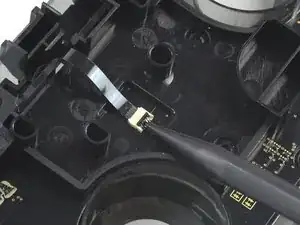

    • Utilisez un spudger pour relever la languette de verrouillage du connecteur ZIF.

  14. tlAmOo6KaKA6USWf
    tlAmOo6KaKA6USWf
    6GTbU2NmR3QpSBZC

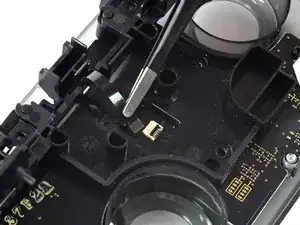

    • Retirez la nappe noire de son connecteur.

    • Il n'est pas nécessaire d'utiliser beaucoup de force.

    What do I do if the connector snaps off? Is it fixable with solder or electrical tape or should I give up hope?

    Jack Frost -

    This ribbon cable is difficult to reconnect, quality tweezers are required. I was unable to slide the ribbon cable in to where I could no longer see the traces. Take note of how much ribbon cable is exposed before disconnecting so that you can have an easier time judging when the cable is fully inserted upon reconnecting.

    acestronautical -

  15. ZHXWOMSOZhgEMnTA
    ZHXWOMSOZhgEMnTA
    PgCpkYRsAuKmefFR

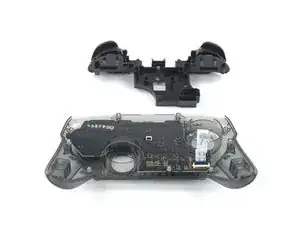

    • Retirez les boutons de déclenchement du couvercle en plastique.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.

Auteur

Simon Lin

Membre depuis le 10/10/19

379 Réputation

5 commentaires

This guide does show how to remove the trigger/bumper casing and board from the controller but does not show how to remove the triggers/bumpers from the casing they are in.

Boushi Adams -

Yeah, this is a pretty big point to be missing, especially with the Flex Cable for the shoulder button inputs being right beside the post you need to pull out to remove the ZL and ZR buttons. Guidance on how to remove the post safely without damaging the cable would be great.

Alex Crocker -

https://youtu.be/vUpi_OEuPHw

zusanu -

Used the guide to repair a shattered right shoulder button successfully. Thanks!

Christian -

After reinstalling the shoulder buttons I have found them to stop working, all four, I checked my ribbon cable from the buttons to the board and even replaced it. I also confirmed the ribbon cable connector on the main board is working as well. Can anyone make any further troubleshooting suggestions?

David -
