Remplacement des haut-parleurs du Sony Vaio SVE151G11L

Retournez l’ordinateur portable de sorte que le dessous soit visible et face à vous.

En vous plaçant de sorte que le code-barres et les étiquettes soient orientés à l’endroit et lisibles, poussez le loquet gauche vers le haut et dans la direction opposée à la vôtre.

En vous plaçant de sorte que le code-barres et les étiquettes soient orientés à l’endroit et lisibles, poussez le loquet droit vers le haut et dans la direction opposée à la vôtre.

Repérez la petite encoche entre la batterie et le châssis de l’ordinateur portable. Soulevez à partir de l’encoche et faites pivoter la batterie vers le haut en l’éloignant de vous.

Tirez la batterie hors de l’ordinateur portable.

Retournez l’ordinateur portable de sorte que le dessous soit tourné vers le haut.

Retirez les deux vis du bas situé dans le coin supérieur droit du cache du disque dur, avec un tournevis cruciforme de taille P000.

Retirez le cache du disque dur.

Retirez les vis qui maintiennent le disque dur avec un tournevis cruciforme n° 000.

Tirez sur la languette en plastique pour détacher le disque dur de l’ordinateur portable.

Soulevez le disque dur pour le retirer de l’ordinateur portable.

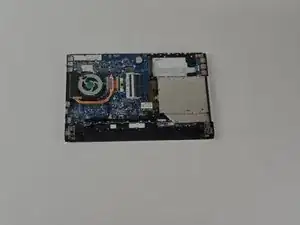

Retirez le cache arrière.

Retirez les quatre vis des charnières avec un tournevis cruciforme n° 0.

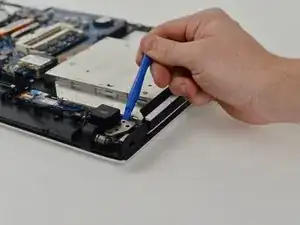

Soulevez la charnière.

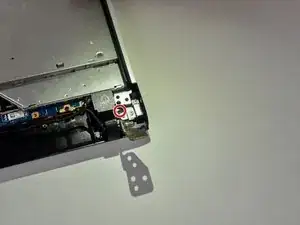

Retirez la vis noire de taille P000.

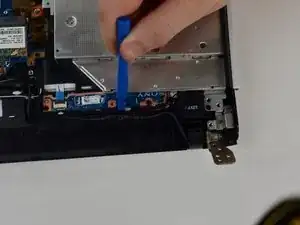

Sortez les câbles de leur guide.

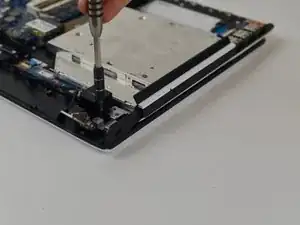

Retirez les deux vis tailles P00 de la charnière.

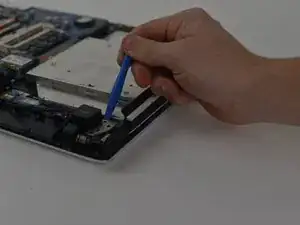

Soulevez la charnière.

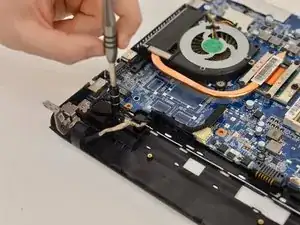

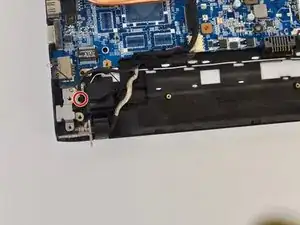

Retirez la vis noire.

Retirez la seconde vis noire.

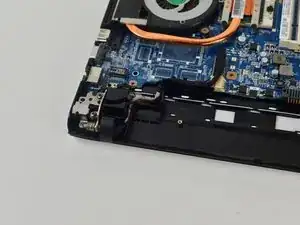

Retirez le haut-parleur.

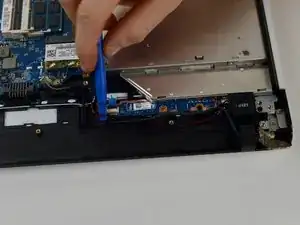

Suivez le fil le long du guide de câbles et retirez-le de son guide de câbles.

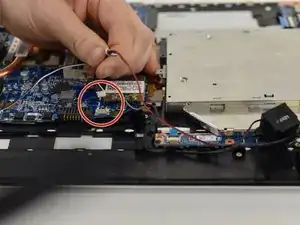

Tirez sur le connecteur pour débrancher les haut-parleurs de la carte mère.

Retirez les haut-parleurs et leur câble de l’ordinateur portable.
