Remplacement des touches du clavier GK64

Rédigé par : Ka Hei Michael Chu

Commentaires : 0

Remplacement des touches du clavier GK64

Difficulté

Facile

Étapes

Temps nécessaire

1 jour

Introduction

Si votre clavier mécanique remplaçable à chaud GK64 a des touches bloquées ou si l'entrée ne transmet pas à votre ordinateur, utilisez ce guide pour remplacer les commutateurs défectueux.

Les commutateurs défectueux ne transmettent pas de lettre lorsque vous tapez à l'ordinateur en raison de touches collantes ou d'une défaillance du commutateur. Lors du remplacement des commutateurs, les touches doivent être nettoyées car l'accumulation peut faire que même les nouveaux commutateurs restent collés.

Aucune compétence particulière n'est requise pour effectuer cette réparation.

Lors de l'achat d'interrupteurs de remplacement, assurez-vous qu'ils ont le même poids d'interrupteur. Le ressort à l'intérieur du commutateur détermine cette valeur. Si vous n'êtes pas sûr du poids, vous pouvez trouver ces informations dans la section des spécifications techniques du manuel du clavier.

Outils

Étape 1

Ne démontez pas le clavier et ne suivez pas ce guide si le clavier est connecté à une source d'alimentation.

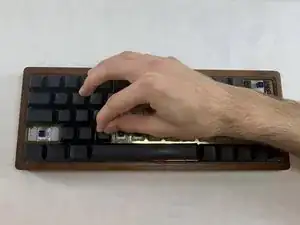

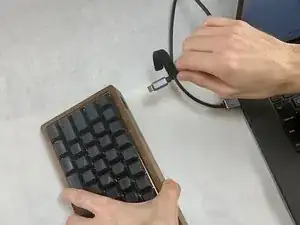

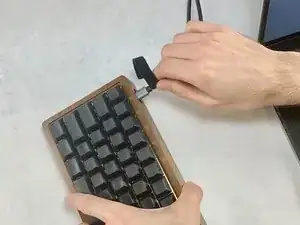

Débranchez le cordon d'alimentation du clavier.

Étape 2

Ne tirez jamais dans une direction autre que vers le haut. Tirer à un angle présente un risque élevé d'endommager l'interrupteur sous-jacent.

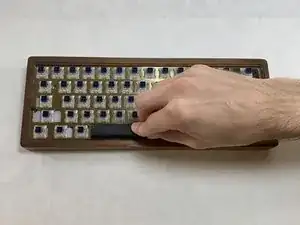

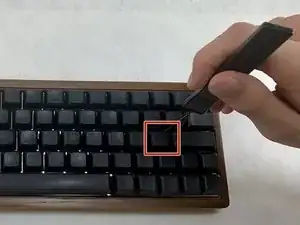

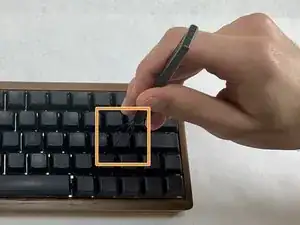

Positionnez l'extracteur de touche filaire de manière à ce que les extrémités des fils soient alignées horizontalement avec la touche et que les extrémités plates des fils reposent sous la touche.
Faites pivoter le fil de 45 degrés et tirez vers le haut pour retirer la clé. Cela peut nécessiter un peu de force, surtout si vous n'avez jamais retiré les clés auparavant.
Supprimez chaque clé en utilisant cette méthode.

Étape 3

N'utilisez pas d'alcool isopropylique ni aucun autre solvant pour cette étape. L'alcool isopropylique peut endommager la coloration et le revêtement des touches en plastique.

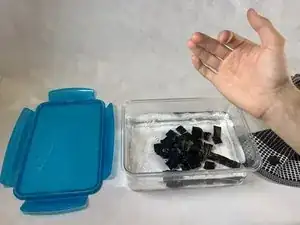

Remplissez le récipient en plastique aux 3/4 avec de l'eau chaude du robinet.
Mettez 2 gouttes de savon à vaisselle dans le récipient en plastique rempli d'eau.
Placez les touches dans l'eau et assurez-vous qu'elles sont complètement immergées.
Scellez le récipient avec le couvercle et laissez les touches reposer dans l'eau tiède pendant au moins 1 heure.

Étape 4

Par temps clair, il peut être tentant de les mettre dehors pour les faire sécher. Ne le faites pas car la lumière directe du soleil endommagera vos touches.
Rincez les clés sous l'eau du robinet à température ambiante pendant 2 minutes.
Secouez chaque touche pour éliminer tout excès d'eau et placez-les sur un torchon sec. Assurez-vous que les touches ne sont pas empilées les unes sur les autres.
Séchez les touches à l'air sur un torchon pendant au moins 24 heures ou jusqu'à ce qu'elles soient complètement sèches.
Si vous ne pouvez pas attendre 24 heures, vous pouvez mettre les touches dans un sac en tissu et utiliser un sèche-cheveux pour y souffler de l'air chaud pendant 10 à 20 minutes.

Étape 5

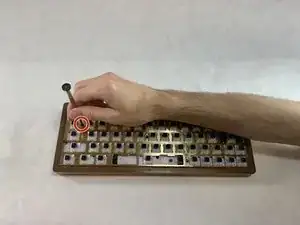

Dévissez les trois vis de 1,5 mm du circuit imprimé à l'aide d'un tournevis cruciforme n° 1.
L'ordre dans lequel vous retirez les vis n'a pas d'importance.

Étape 6

N'essayez pas de forcer pour détacher les composants. L'étui devrait se détacher facilement. S'il ne se détache pas facilement, recherchez les vis que vous avez peut-être oublié de retirer.

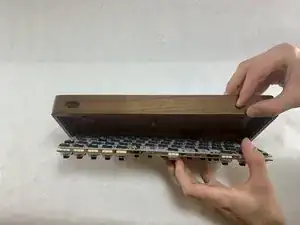

Faites pivoter le clavier pour qu'il repose sur son bord long.
Retirez le boîtier en le tirant doucement du reste du clavier.

Étape 7

Ne versez jamais l'alcool isopropylique directement sur le clavier.

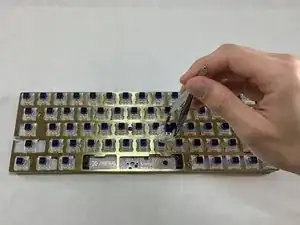

Trempez légèrement une extrémité d'un coton-tige dans l'alcool isopropylique.
Nettoyez le clavier PCB en essuyant doucement le coton-tige le long de la surface.
Assurez-vous que vous travaillez toujours avec un coton-tige suffisamment propre ; changez votre coton-tige lorsqu'il devient trop sale. Vous pouvez finir par utiliser 3 Q-tips différents.
Prenez votre temps pour cette étape. Il est important que le PCB soit le plus propre possible !

Étape 8

Retournez le PCB face vers le bas.

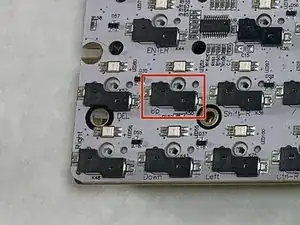

Recherchez les prises remplaçables à chaud qui ne sont pas entièrement connectées au PCB.
Remettez en place toutes les douilles mal alignées afin qu'elles soient alignées sur le circuit imprimé.

Étape 9

Ne tirez pas dans une autre direction que vers le haut. Ne pas tirer vers le haut endommagera non seulement le commutateur, mais également le clavier PCB lui-même.

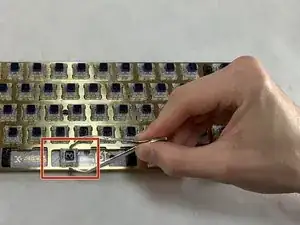

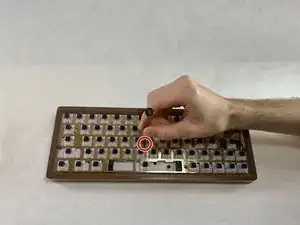

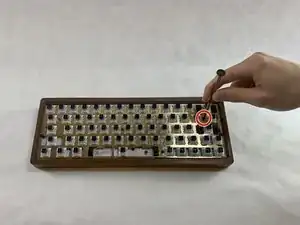

Tenez l'extracteur d'interrupteur parallèle à l'interrupteur défectueux et enroulez les extrémités autour de l'encart de l'interrupteur.
Tirez vers le haut ; le commutateur doit sortir du PCB et du boîtier.

Étape 10

Ne poussez jamais dans une direction autre que vers le bas. Il est facile d'endommager à la fois le clavier PCB et le commutateur à cette étape. Vous ne devez pas remuer ou plier l'interrupteur.
Prenez un interrupteur de rechange et orientez-le de manière à ce que les deux douilles métalliques soient alignées avec les douilles du circuit imprimé.

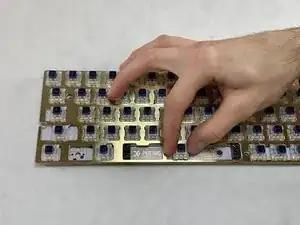

Une fois les prises alignées, poussez doucement vers le bas pour que l'interrupteur soit au ras de la plaque.
Vous devriez entendre un déclic subtil lorsque vous insérez le commutateur dans le circuit imprimé.
