Remplacement du bac à papier HP ENVY 5530

Difficulté

Facile

Étapes

13

Temps nécessaire

5 minutes

Introduction

Les bacs à papier aident à aligner les papiers une fois imprimés. Au fil du temps, le bac à papier peut se verrouiller ou se casser. Assurez-vous d'avoir débranché votre appareil avant de commencer cette réparation.

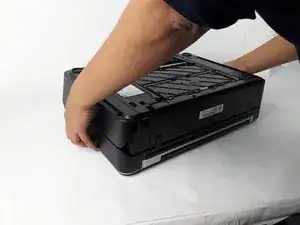

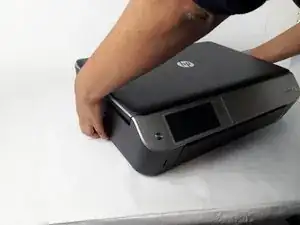

  1. 3kAMSDIlMmH56ZID
    3kAMSDIlMmH56ZID
    m4cG6ZbpRFEEQ3Rp

    • Saisissez les deux côtés de l'imprimante et éloignez-la de vous afin que le bas soit orienté vers le haut.

  2. WyuPDVa3XUNKdWYm

    • Localisez les vis Torx TR10 de 13 mm sur le côté gauche du bac à papier.

  3. lKZsByIq5bFNkpCr
    lKZsByIq5bFNkpCr
    fgivYR4IkvsNpPOS

    • Dévissez et retirez la vis de sécurité Torx TR10 de 13 mm, en commençant par la vis la plus éloignée à gauche

  4. UeSuSMJV4HHR5Zaw
    UeSuSMJV4HHR5Zaw
    mnSrYnniZ3iUWQcN

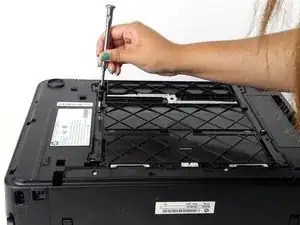

    • Localisez et retirez la vis de sécurité Torx TR10 centrale de 13 mm à l'aide d'un tournevis Torx.

  5. flIWqjp2S2suXSRK
    flIWqjp2S2suXSRK
    HopCMlHGJlBWQJxg

    • Localisez et retirez la dernière vis de sécurité Torx TR10 de 13 mm.

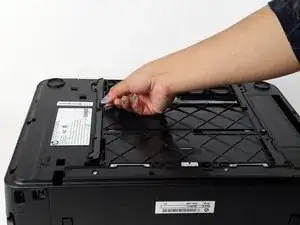

  6. RpG62Y6grIsZ1AsP
    RpG62Y6grIsZ1AsP
    kcp1eSL11NruV2KL

    • Localisez la languette latérale et soulevez-la pour la retirer.

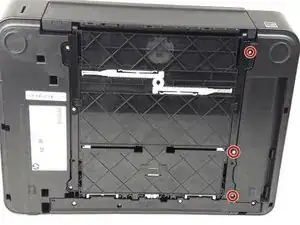

  7. RV2IiAIMrHPqcSct

    • Localisez les trois vis de sécurité Torx TR10 de 13 mm sur le panneau latéral droit.

  8. RcBSL1PBHNE2QGIS
    RcBSL1PBHNE2QGIS
    qVm25VKP3vqruBAC

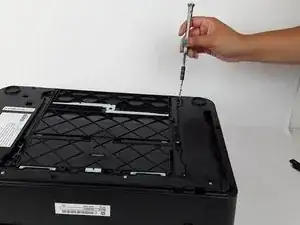

    • Localisez et retirez la vis de sécurité Torx TR10 de 13 mm la plus éloignée.

  9. yDVw2TVXfcv4jfRd
    yDVw2TVXfcv4jfRd
    DxeOHvLWJpYJaRGw

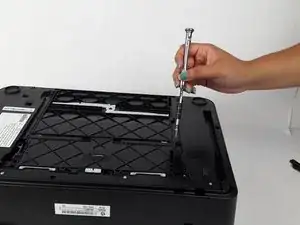

    • Localisez la vis de sécurité Torx TR10 centrale de 13 mm et retirez-la.

  10. 2KkkGp6Bp6hFhjCR
    2KkkGp6Bp6hFhjCR
    MoIxdMIAsJBLHnLs

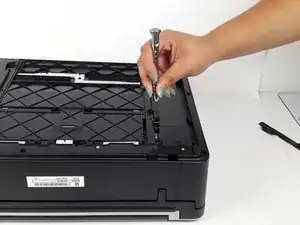

    • Localisez la dernière vis de sécurité Torx TR10 de 13 mm et retirez-la.

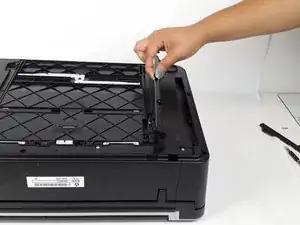

  11. 4kDCBFnD2VmVhyhJ
    4kDCBFnD2VmVhyhJ
    Q46IbUg1qGYrj4L5

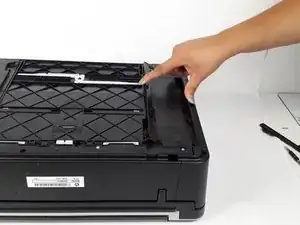

    • Localisez la languette sur le panneau latéral droit et soulevez-la pour la retirer.

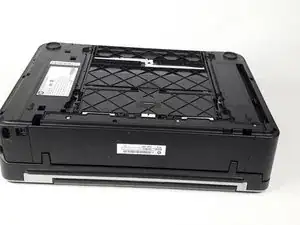

  12. kw53p6gt6oHetfmT

    • Le dos devrait ressembler à ceci.

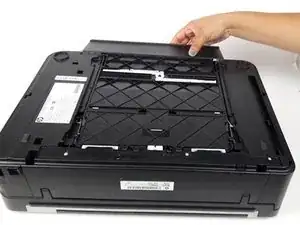

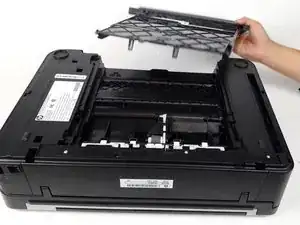

  13. JclWrJXbEOLRjw6i
    JclWrJXbEOLRjw6i
    Llohpbk2CRvgmxDi
    4dxlNuIaH34YqaTE

    • Retirez le bac à papier en le tirant hors de l'imprimante.

    • Faites attention aux ressorts qui sautent une fois que vous avez retiré le bac à papier.

    If the spring were to jump, how would you put them back? Where exactly did they jump from?

    Jamie Mitchell -

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
