Remplacement du boitier arrière du Palm Zire 71

Rédigé par : Jinxian Jiang

Commentaires : 4

Remplacement du boitier arrière du Palm Zire 71

Difficulté

Facile

Étapes

Temps nécessaire

10 - 15 minutes

Introduction

Comment enlever le boîtier arrière

Outils

Étape 1

Retournez le téléphone
Faites glisser le couvercle arrière vers le haut pour l'ouvrir.

Étape 2

Utilisez un tournevis Torx T5 pour retirer les vis supérieures.

Informative tutorial, and the tools were required. However, there is an error in sliding the back off the lower unit. The bracket will not detach. Its wiring is glued and soldered to the back and can’t be pulled off along with the speaker without damaging the wire. Pulling the halves apart destroyed the wiring and trashed the unit.

Bruce Johnson - 17/05/21

Étape 3

Retirez l'autocollant arrière.
Retirez les vis inférieures Philips # 00.

Étape 4

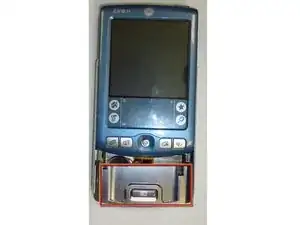

Retournez pour voir la face avant.
Faites glisser l'écran vers le haut un peu plus haut SANS détacher l'écran.

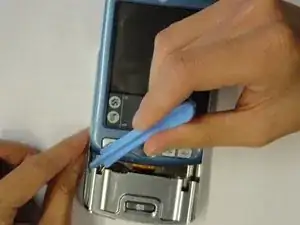

Utilisez l'outil d'ouverture en plastique pour soulever le panneau avant.

I found it easier to go between the front panel and the back cover with a jimmy knife instead of the relatively thick plastic opening tool. It is very tight gap. Once you get inside that gap, the panel gets off immediately.

Lukas Gwardak -

Étape 5

Retirez les vis inférieures Philips # 00.
Retirez le support.

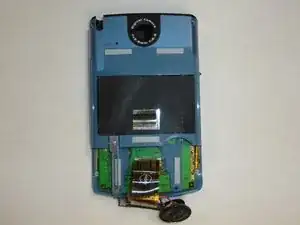

Utilisez l'outil d'ouverture en plastique pour soulever le haut-parleur.

removing this bracket also requires un-gluing the wiring harness from the back shell. This will likely destroy the speaker connection since it is soldered onto the wiring tape.

Bruce Johnson - 17/05/21

When prying off the speaker, be careful to not damage the diaphragm which is glued to the speaker grill beneath. You can remove the ribbon cable by carefully pulling up the bottom connector.

Lukas Gwardak -
