Introduction
L'usure peut endommager ou bloquer les boutons de la Cintiq 24HD au fil du temps. Sans les boutons, vous ne pouvez pas utiliser correctement la Cintiq 24HD. Ce guide vous guidera à travers le remplacement du bouton d'alimentation.
-
-
Débranchez tous les câbles des ports USB, d'alimentation, d'affichage ou DVI-D en saisissant le cordon par le connecteur et en tirant tout droit hors du port.
-
-
-
Placez l'écran de l'appareil sur une surface plane.
-
Retirez huit vis Phillips #2 de 10 mm (quatre sur chaque pied du support) en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
-
-
Soulevez le support et éloignez-le du reste de l'appareil afin que les pieds se séparent de la plaque de montage.
-
-
-
Retirez dix-huit vis Phillips #1 de 10,2 mm du périmètre du panneau arrière en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
Retirez une vis Phillips #1 de 11,9 mm du centre du panneau arrière.
-
Retirez deux vis Phillips #1 de 10,2 mm sous les panneaux à charnière dans les coins inférieurs droit et gauche.
-
-
-
Soulevez le panneau arrière par un coin et insérez un outil d'ouverture en plastique dans l'espace.
-
Faites glisser l'outil le long de l'espace autour du périmètre de l'appareil tout en le soulevant pour déverrouiller le panneau arrière.
-

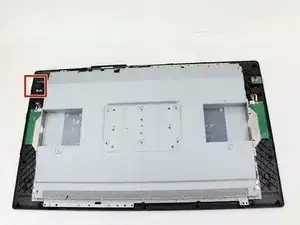

Retirez le panneau en le soulevant et en le retirant de l'appareil.
-
-
-

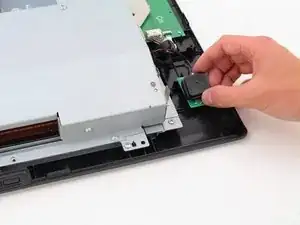

Retirez les deux vis Phillips #2 de 9,5 mm en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
-
-

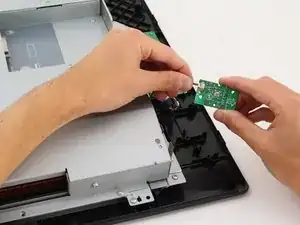

Retirez le câble connecté à la carte de boutons en pinçant près du connecteur et en tirant le câblage tout droit hors du port.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
