Remplacement du câble ruban Logitech Circle

Rédigé par : Haley Williams

Commentaires : 6

Remplacement du câble ruban Logitech Circle

Difficulté

Modérée

Étapes

Temps nécessaire

15 minutes

Introduction

Ce guide vous permettra de retirer et de remplacer le ruban à l'intérieur du Logitech Circle. Ce guide est un peu plus compliqué, car plusieurs vis doivent être retirées et vous devrez percer la base du Logitech afin de retirer le câble. Assurez-vous de garder les vis organisées pour une reconstruction plus facile.

Outils

Étape 1

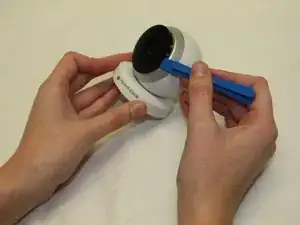

Calez l'outil d'ouverture en plastique sous la lentille circulaire noire et retirez-le doucement.
L'objectif n'est fixé qu'avec du ruban adhésif et devrait s'enlever relativement facilement.

Étape 2

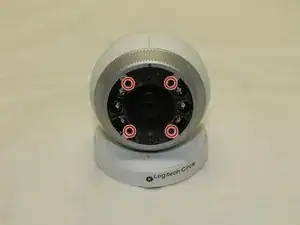

Retirez les quatre vis Phillips n ° 0 de 3 mm qui maintiennent le premier anneau.

Étape 3

Retirez les quatre vis Phillips n ° 0 de 3 mm qui maintiennent le deuxième anneau.

Étape 4

Retirez les quatre vis Phillips n ° 0 de 3 mm qui maintiennent l'anneau final. Ne retirez pas encore l'ensemble objectif/pile.
Le faisceau objectif/batterie est attaché à la base par un câble plat qui peut se casser, soyez donc très prudent en manipulant le cercle.

Étape 5

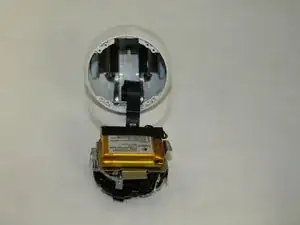

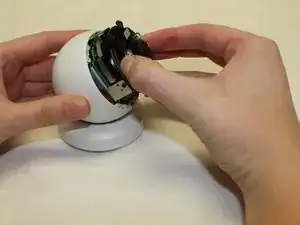

Retirez délicatement le faisceau objectif/batterie de la base du cercle, en faisant attention au câble ruban.

Étape 6

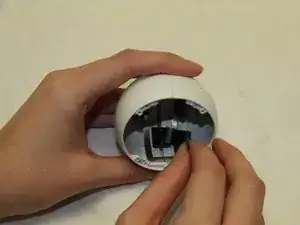

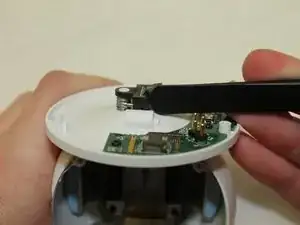

Retirez délicatement le câble ruban du faisceau objectif/batterie.
Bien que ce ne soit pas une étape entièrement nécessaire, cela permet de s'assurer que le câble ruban ne se cassera pas pendant le reste du remplacement.

Étape 7

Une fois que l'ancien câble ruban a été détaché du faisceau objectif/batterie, il est temps de libérer l'autre côté de la base.

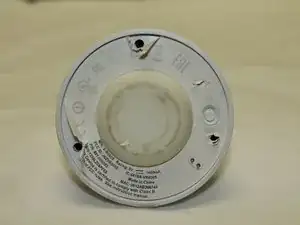

Localisez les vis qui maintiennent la base ensemble en recherchant les points faibles sous l'autocollant du fabricant. Percez avec votre tournevis et retirez les trois vis Phillips n ° 0 de 3 mm.
Les deux pièces de la base peuvent maintenant être facilement séparées.
