Introduction
Si votre clavier est endommagé ou ne fonctionne pas correctement, vous pouvez utiliser ce tutoriel pour le remplacer. C’est un processus simple qui requiert seulement un tournevis cruciforme n° 0, un outil d’ouverture en plastique, un Magnetic Project Mat pour garder la trace de l’emplacement où va chaque vis lors de chaque étape. Assurez-vous de tenir le clavier soigneusement, car c’est une pièce fragile.
-
-

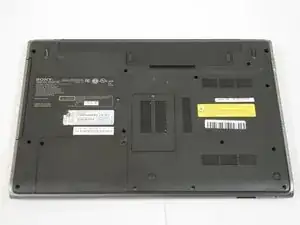

Retournez l’ordinateur portable de sorte qu’il soit positionné à l’envers avec le numéro de modèle face à vous.
-
-
-

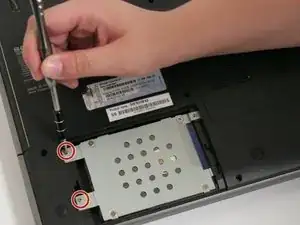

Utilisez un tournevis cruciforme n° 0 pour retirer les deux vis de 4,0 mm qui maintiennent le cache du disque dur.
-
-
-

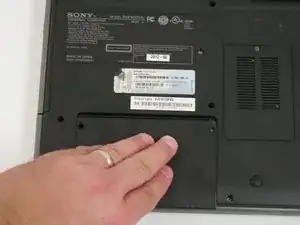

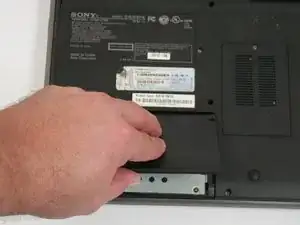

Pour révéler le disque dur, retirez le cache en le faisant glisser vers vous et en tirant sur le cache.
-
-
-
Utilisez un tournevis cruciforme n° 0 pour retirer les deux vis de 4,0 mm qui maintiennent le disque dur l’ordinateur portable.
-
-
-
Tirez la languette en plastique transparente vers la gauche jusqu’à ce que le support de montage se détache de l’ordinateur portable.
-
Soulevez le disque dur vers l’extérieur de son compartiment.
-
-
-
Utilisez un tournevis cruciforme n° 0 pour retirer la vis de 4,0 mm près de l’étiquette du numéro de modèle.
-
-
-
Utilisez un outil d’ouverture en plastique pour faire glisser le lecteur de CD-ROM hors de l’ordinateur portable.
-
-
-

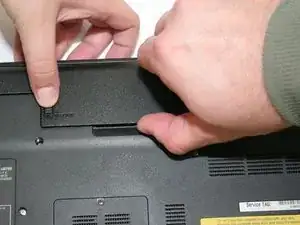

Faites glisser le loquet « lock » vers le haut pour déverrouiller la batterie avant de la retirer.
-

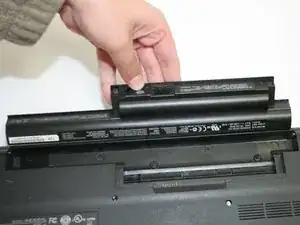

Tout en poussant le loquet « release » vers le haut, soulevez la batterie et tirez-la vers l’extérieur pour la retirer de l’ordinateur portable.
-
-
-
Pour dévisser le cache arrière, retirez toutes les vis du cache avec un tournevis cruciforme n° 0.
-
Retirez les deux vis de 9,0 mm de chaque côté de la batterie.
-
Retirez les douze longues vis de 8,0 mm sur l’ensemble du cache arrière.
-
Retirez les trois vis de 3,0 mm dans le compartiment de la batterie.
-
-
-
Utilisez un outil d’ouverture en plastique pour faire levier avec précaution afin d’ouvrir les points d’ouverture située sous la garniture en plastique argenté. Faites cela tout autour du cache arrière.
-

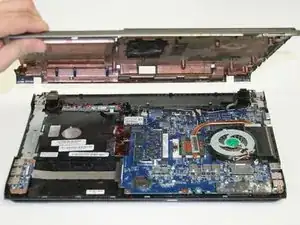

Soulevez le cache arrière et éloigniez-le de l’ordinateur portable.
-
-
-
Poussez doucement sur l’ouverture rectangulaire du lecteur de CD-ROM pour détacher le clavier.
-
-
-

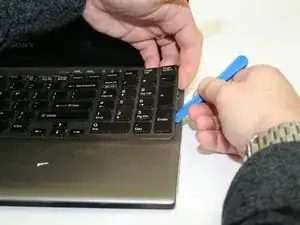

Utilisez un outil d’ouverture en plastique pour faire levier sur le clavier. Seul le dessus du clavier est attaché.
-

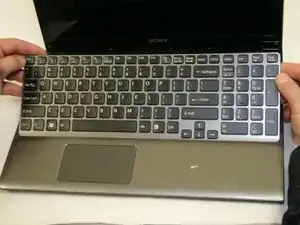

Soulevez le clavier vers et vers l’extérieur de l’ordinateur portable.
-
-
-

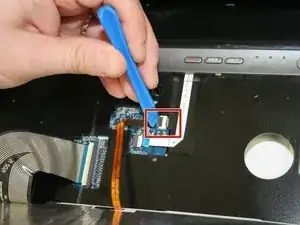

Utilisez un outil d’ouverture en plastique pour débrancher les deux connecteurs ZIF sur lesquels est branchée chaque nappe.
-
Ouvrez le connecteur blanc attaché à la nappe de connexion en cuivre.
-
Ouvrez le connecteur blanc attaché à la nappe de connexion blanche avec des bandes noires.
-
Soulevez le clavier hors du châssis de l’ordinateur portable.
-
Pour remonter votre appareil, suivez ces instructions dans l’ordre inverse.
