Remplacement du clavier du Sony Vaio VPCCW17FX

Retournez l’ordinateur portable et orientez-le comme montré.

Retirez la batterie en pinçant les deux loquets de verrouillage vers le centre.

Puis soulevez la batterie pour la retirer.

À l’aide d’un tournevis cruciforme n° 00, retirez les vingt-deux vis de 5,6 mm du cache arrière de l’ordinateur portable.

Maintenant, retirez les petits caches du cache arrière.

À l’aide d’un tournevis cruciforme n° 00, dévissez les trois vis de 5,6 mm du cache (une vis sur le cache de la RAM [au milieu] et deux vis sur le cache du disque dur [en bas à droite]).

Puis, soulevez-les et retirez ces caches comme montré sur la troisième image.

Retirez le disque dur.

À l’aide d’un tournevis cruciforme n° 00, dévissez les deux vis restantes de 4,9 mm qui maintiennent le disque dur en place.

Puis, soulevez et tirez vers l’extérieur pour débrancher le disque dur de son port.

À l’aide de vos doigts, prenez la languette noire et tirez légèrement sur le câble pour la débrancher de la carte-mère.

Après avoir retiré toutes les vis, soulevez doucement le cache arrière pour le retirer.

Repérez le ventilateur (dans le coin supérieur droit de l’ordinateur).

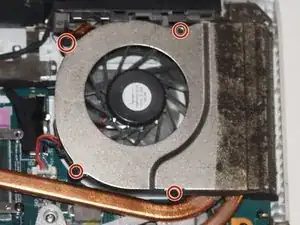

À l’aide d’un tournevis cruciforme n° 00, dévissez les six vis de 2,7 mm qui maintiennent le ventilateur à la carte mère.

À l’aide d’un tournevis JIS (Japanese Industrial Standard) n° 00, dévissez les quatre vis de 3,7 mm situés sur les côtés du ventilateur.

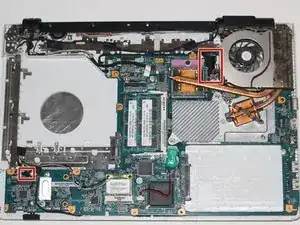

À l’aide de vos doigts, prenez le bord blanc du connecteur et fermement, mais doucement, tirez sur le connecteur pour le débrancher de la carte mère.

Avec vos mains, prenez le côté du lecteur CD/DVD et tirez-le délicatement de sa prise, afin de le débrancher de la carte mère.

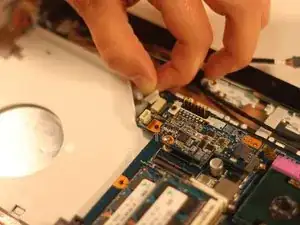

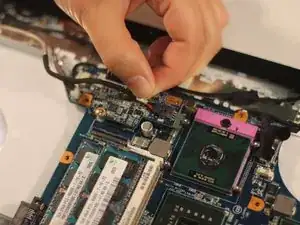

À l'aide de vos doigts, prenez le câble composé de trois fils (montré sur la photo) et tirez-le doucement pour le débrancher de la carte mère.

Répétez l’étape précédente pour les deux câbles restants (un est situé près du ventilateur, tandis que l’autre est situé près du lecteur CD/DVD).

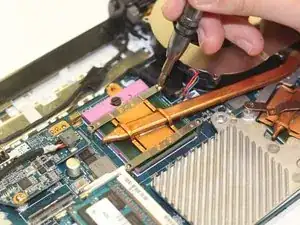

À l’aide d’un tournevis cruciforme n° 00, retirez les trois vis de 4,9 mm montrés ici.

Puis, à l’aide de vos doigts, soulevez la pièce en métal et retirez-la de la carte mère.

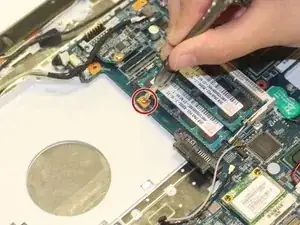

À l’aide d’un tournevis cruciforme n° 00, dévissez les deux vis de 4,9 mm montrés ici.

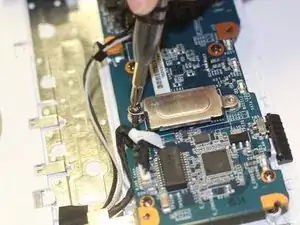

Puis, retirez le cache métallique pour exposer la carte Bluetooth.

Insérez doucement l’extrémité plate d’un spudger sous les bords de la carte Bluetooth. Puis, soulevez-la doucement par les bords pour détacher la carte de la carte mère. (Se référer à la troisième image)

Soulevez doucement la carte mère qui est maintenant détachée.

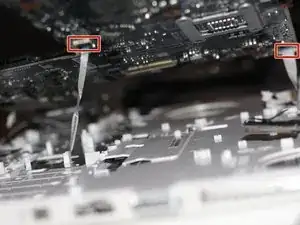

Débranchez les deux nappes qui relient la carte mère au clavier. Pour ce faire, utilisez vos doigts pour soulever doucement le clapet de chaque connecteur, puis tirez sur les câbles pour les débrancher.

À l’aide d’un tournevis cruciforme n° 00, retirez la vis de 3,7 mm qui maintient le clavier à l’ordinateur portable.

À l’aide de vos mains, appuyez légèrement au bas du clavier à travers les deux ouvertures métalliques dans le châssis de l’ordinateur.

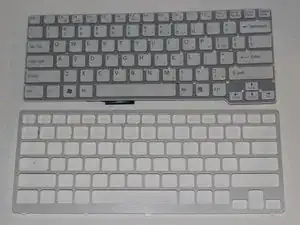

Cela détachera le clavier de l’ordinateur.
