Introduction
Utilisez ce tutoriel pour retirer et remplacer le clavier de votre ordinateur portable Sony Vaio VPCEC1M1E.
Avertissement : l’équipe iFixit a trouvé que ce tutoriel était un aperçu intéressant de l’appareil, mais il n’est pas représentatif de la meilleure façon d’effectuer cette réparation. Soyez prudents en suivant ce tutoriel et lisez bien toutes les étapes avant d’effectuer la réparation.
-
-
Retirez les vis suivantes dont le code couleur est indiqué :
-
Ces vis maintiennent respectivement le cache de la RAM et le cache du disque dur.
-
Ces vis maintiennent le lecteur optique au châssis de l’ordinateur portable.
-
-
-
Retirez les vis suivantes :
-
Cinq vis entourées en orange.
-
Deux vis entourées en bleu.
-
Débranchez le connecteur du disque dur de sa prise sur la carte électronique.
-
-
-
Soulevez le clapet de verrouillage du connecteur ZIF de la nappe de connexion du clavier (encadré rouge).
-

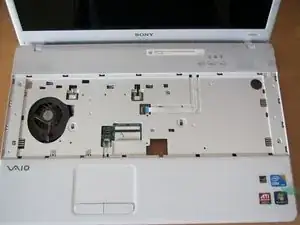

Débranchez la nappe de connexion du clavier en la tirant bien droit hors de sa prise vers le bord à l’avant de l’ordinateur portable.
-
3 commentaires
Very useful, thank you. A real pain to do though without snapping the plastic tabs on the upper case.
Eddie B -
OMG... guys, you need just unscrew FOUR screws on the bottom (two orange circles on the same level that yellow sticker and two orange-circled screws in the middle of left and right side) and then pop the keyboard up with knife, etc, and disconnect the cable.
Paul G -
agree with Paul G. you don’t need to remove all the plastic case to change the keyboard
Pierret -
