Remplacement du clavier du Toshiba TECRA R940

Rédigé par : Jack Dutton
  • Commentaires : 3
Remplacement du clavier du Toshiba TECRA R940

Difficulté

Modérée

Étapes

15

Temps nécessaire

10 minutes

Introduction

Le clavier requiert plus de démontage qu’il n’y paraît, par chance, le clavier de cet ordinateur est en une seule pièce et est facilement remplaçable.

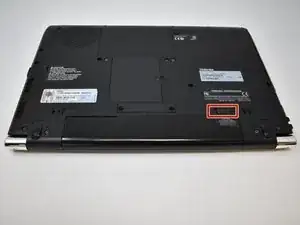

  1. LNCGZVxeBoVNoFoW
    LNCGZVxeBoVNoFoW
    rJiQ3F5lUjeSAxVY

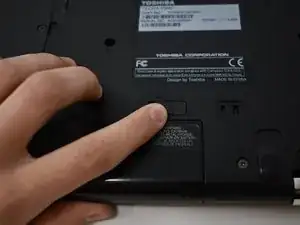

    • Faites glisser le loquet de déverrouillage 1, situé du côté droit, en position déverrouillée.

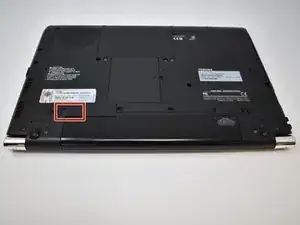

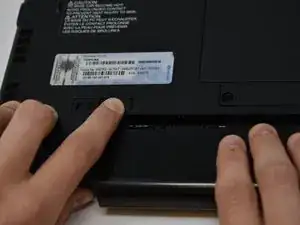

  2. rpETiEUPXW1donHF
    rpETiEUPXW1donHF
    VKGD3NoUN6kDLLEc

    • Tout en maintenant le loquet de verrouillage 2 (du côté gauche) en position déverrouillée, tirez sur le pack de batterie.

    • Il n’est pas nécessaire de maintenir le loquet 2 lors du remontage.

  3. tDosIEHShAyYB2HR
    tDosIEHShAyYB2HR
    eqot1TwLTCGYiMS2

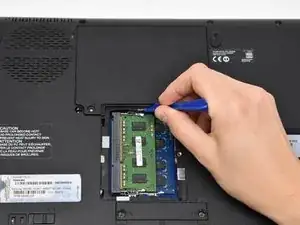

    • Dévissez l’unique vis du cache de la RAM à l’aide d’un tournevis cruciforme n° 0.

    • La vis ne se détachera pas du cache.

    • Utilisez un outil d’ouverture en plastique pour faire levier sur le cache.

  4. ap2TVFSchLjW1erw
    ap2TVFSchLjW1erw
    6EAJReTbugCHZcuR

    • Retirez la vis de 11 mm du côté droit du cache du disque dur à l’aide d’un tournevis cruciforme n° 0.

    • Retirez la vis de 3,5 mm du côté gauche du le cache du disque dur l’aide d’un tournevis cruciforme abrogation numéro 0.

    • Utilisez un outil d’ouverture en plastique pour faire levier sur le cache à partir du bas.

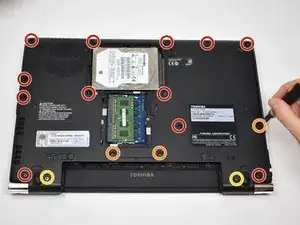

  5. 4JnJtileYLucCqhR

    • Retirez les douze vis de 5,5 mm de la partie inférieure du boîtier à l’aide d’un tournevis cruciforme n° 0.

    • Retirez les trois vis de 11 mm de la partie inférieure du boîtier et du mini cache d’accès à l’aide d’un tournevis cruciforme n° 0.

    • Retirez les deux vis de 9,5 mm de la partie inférieure du boîtier à l’aide d’un tournevis cruciforme n° 0.

    The lower two orange screws are definitely not 11mm - that would prevent the keyboard re-seating, as I discovered.

    I suggest 5.5mm. A cover is shown between them; - my R940 (and virtually identical R840) has lost that.

    Underneath it is a docking connector.

    I have a working R940 & R840, but also a few other R840 in only slight distress (screen hinge screws, a couple missing SATA connector).

    So while I might not be able to tell now where those misplaced 11mm screws should go, I will be able to inspect the other untouched ones, and update this note.

    Ross Matheson -

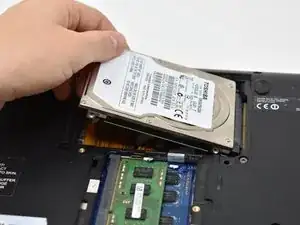

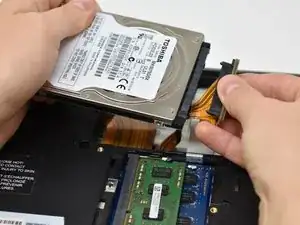

  6. MpPFVcemCbfQRQPx
    MpPFVcemCbfQRQPx
    adEoQYYkLgYMfY12

    • Soulevez le disque dur hors de son compartiment.

    • Débranchez le connecteur SATA du disque dur en le tirant bien droit.

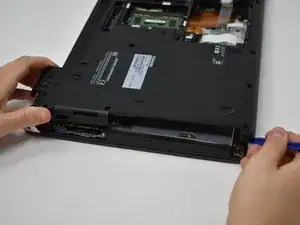

  7. 1rKgXIMRDVWZOhhp
    1rKgXIMRDVWZOhhp
    yZmZlW31bOwWsQxN

    • Insérez un outil d’ouverture en plastique entre les bords de l’ordinateur portable et faites levier sur la partie inférieure du boîtier.

  8. lQ4TWl436GQSfU4d

    • Retirez les deux vis de 2,5 mm à côté du lecteur optique à l’aide d’un tournevis cruciforme n° 0.

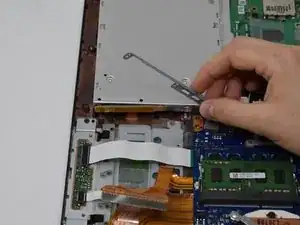

  9. rNxpAPBA2FINYPNR

    • Soulevez le support de montage qui recouvre le connecteur.

    • Ce support de montage ne devrait pas être complètement retiré du lecteur optique.

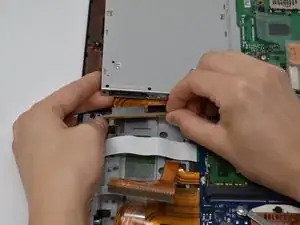

  10. rQgBHtVgUNHNphY2

    • Débranchez délicatement le connecteur SATA du port sur le lecteur.

  11. ciykctqPCBLBa6CG

    • Soulevez délicatement le lecteur optique.

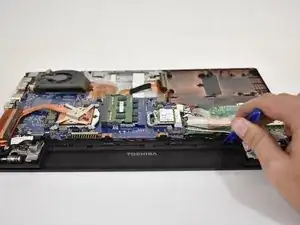

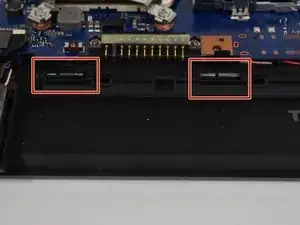

  12. NOOGlBbDYfhmFrXV
    NOOGlBbDYfhmFrXV
    ZyQfEIe2x5WhdBie

    • Déplacez les 4 petites attaches, elles sont placées le long du compartiment de la batterie, dans la direction où le pack de batterie était installé. Elle devrait rester détachée sans que vous ayez à les maintenir davantage.

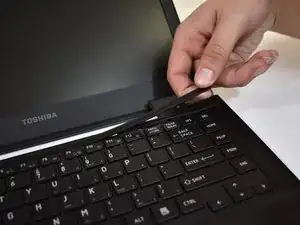

  13. CfFgQ2JdRWQnSN2D

    • Retournez l’ordinateur et retirez la bande noire au-dessus du clavier.

    • Si vous avez des difficultés à retirer la bande noire avec vos mains, essayez d’utiliser un spudger pour la décrocher.

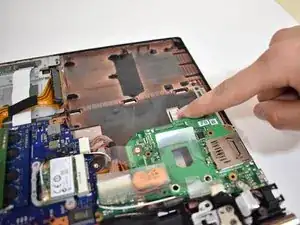

  14. NftsgP3etoEYDCUQ
    NftsgP3etoEYDCUQ
    ILGFoKnGMMOmIaRE
    MqurcITpXvMfBxjc

    • Retournez à nouveau l’ordinateur et appuyez sur la languette métallique. Cela poussera le clavier hors de son emplacement.

    • Une fois que vous pouvez saisir fermement le clavier, faites de petits mouvements latéraux et retirez-le de son emplacement.

    • Le côté supérieur et le côté droit du clavier devraient être détachés lorsque vous le saisissez, donc faites le glisser vers l’extérieur et tirez dans la direction opposée au coin inférieur gauche.

    • Assurez-vous de ne pas tirer trop fort, car il y a une dernière nappe de connexion sous le clavier qui peut se déchirer.

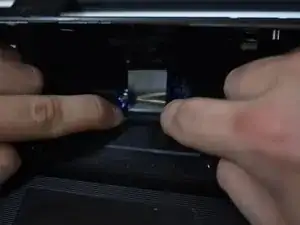

  15. x1BjSswmuvpuxAYX
    x1BjSswmuvpuxAYX
    jCeIOAJbOPmYJBsc

    • Poussez les deux extrémités du clapet de verrouillage en direction de l’arrière de l’ordinateur, et retirez délicatement la nappe de connexion.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans leur ordre inverse.

Auteur

Jack Dutton

Membre depuis le 23/09/18

389 Réputation

2 commentaires

To replace the keyboard you only need to remove one screw (marked KB) on the underside of the laptop. The keyboard can then be easily removed by taking off the plastic bezel by the top row of keys and unclipping from there. Literally a 5 minute job without the need to fully disassemble.

cannysnokia -

Bravo! You are 100% right

Thanks to your advice, I got rid of unnecessary and unnecessary disassembly work.

Evgeny Johansen -
