Introduction
Lorsque les moniteurs de bureau cessent de fonctionner, la cause peut être attribuée à des condensateurs grillés sur une carte de circuit imprimé. Plutôt que de jeter le moniteur, il est souvent plus facile et moins cher de remplacer le condensateur vous-même. Le coût d'un moniteur peut varier de 50 à 500 $, tandis que les condensateurs coûtent généralement moins de 1 $. Il convient de noter que les condensateurs sont des composants électriques qui stockent une charge, il est donc conseillé d'effectuer cette réparation uniquement après que l'appareil a été débranché de toute source d'alimentation pendant au moins 24 heures. Par mesure de précaution supplémentaire, consultez le guide Comment décharger un condensateur en toute sécurité avant le démontage. Une surface lisse et un niveau de force moyen seront nécessaires.
-
-
Pincez comme indiqué et tirez vers le corps pour retirer le couvercle du support. Cela nécessitera une force importante.
-
Retirez les quatre vis cruciformes #0 de 0,7 mm reliant le support au moniteur.
-
-
-
Retirez les quatre vis cruciformes #0 de 0,7 mm reliant le panneau arrière au moniteur.
-

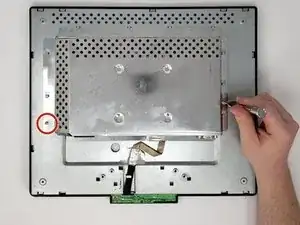

Retirez la seule vis Phillips #0 de 0,85 mm de l'emplacement indiqué.
-
Insérez l'outil d'ouverture en plastique dans la crevasse le long du côté, du haut et du bas du moniteur.
-
Ouvrez le moniteur en faisant levier avec l'outil d'ouverture en plastique le long de la crevasse.
-

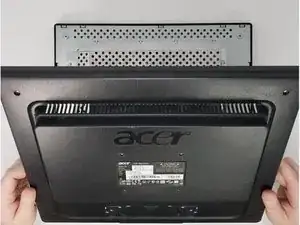

Soulevez le panneau arrière du moniteur comme indiqué.
-
-
-
Retirez les deux vis cruciformes #0 de 0,7 mm sur les côtés du couvercle central de la carte mère.
-
Retirez à la main les deux vis hexagonales fixant l'entrée de l'interface visuelle numérique (DVI).
-
Le DVI est généralement un connecteur bleu/noir avec deux connexions à vis intégrées de chaque côté. Il est fixé en serrant à la main les deux vis latérales.
-
Poussez le couvercle central de la carte mère vers le corps pour le retirer.
-
-
-
Retirez les trois vis cruciformes #0 de 0,7 mm reliant la carte mère au moniteur.
-
Retirez les quatre vis cruciformes #0 de 0,7 mm.
-

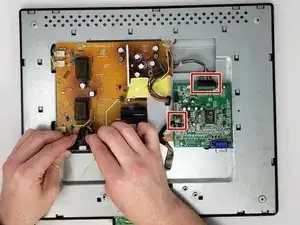

Utilisez un spudger ou un outil d'ouverture en plastique pour déconnecter les deux connecteurs rouges et les deux connecteurs bleus en plaçant l'outil dans la crevasse et en soulevant le connecteur.
-
-
-

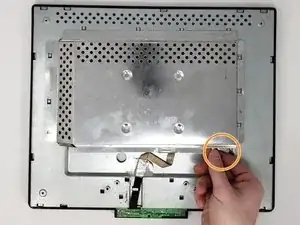

À l'aide de deux doigts, déconnectez l'entrée d'alimentation du boîtier en poussant vers le corps à travers l'ouverture.
-
Retirez les connexions restantes en maintenant la carte mère enfoncée et en soulevant les connexions.
-
-
-
Examinez le dessus de chaque condensateur pour vérifier la durée de vie du condensateur.
-
Remplacez les condensateurs nécessaires en soudant l'ancien condensateur et en soudant un nouveau condensateur.
-
Reportez-vous à ce guide de soudure pour Comment souder et dessouder des connexions.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
