Introduction
Ce tutoriel vous guidera tout au long du processus de remplacement du connecteur d’alimentation Jack. Remplacer le connecteur d’alimentation est important, car il permet à l’ordinateur de se recharger pour qu’il puisse être utilisé à nouveau.
Pour ce faire, il faudra d’abord retirer le cache arrière. Le cache arrière n’est pas simplement attaché par des vis, mais il est également attaché par des clips.
Pièces
-
-
Appuyez avec vos doigts tout en faisant glisser le bouton près de la batterie sous votre ordinateur portable.
-
-
-
Placez l’ordinateur de sorte que le dessous soit vers le haut.
-
Retirez l’unique vis cruciforme n° 1 de 6 mm qui maintient le cache de l’ordinateur portable en place.
-
-
-
Placer l’ordinateur portable de sorte que le dessous soit vers le haut.
-
Retirez l’unique vis cruciforme n° 1 de 6 mm qui maintient le cache arrière de l’ordinateur portable.
-
-
-
À l’aide d’un tournevis cruciforme n° 1, retirez la vis de 8 mm qui maintient le disque dur.
-
-
-

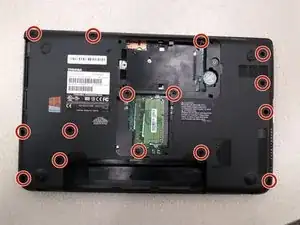

Dévissez les 15 vis qui maintiennent le cache arrière à l’ordinateur portable.
-
Détachez prudemment le cache arrière de l’ordinateur portable à l’aide d’un outil d’ouverture, en commençant du côté du disque dur.
-
-
-

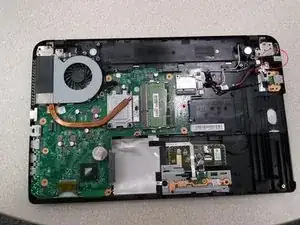

Repérez le connecteur d’alimentation Jack. Puis tirez-le avec précaution vers le haut.
-

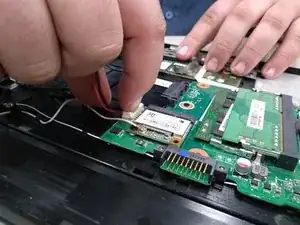

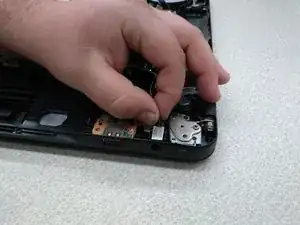

Débranchez le connecteur en le tirant du côté du connecteur d’alimentation du boîtier, en retirant prudemment les fils du guide de câbles du boîtier.
-
Pour remonter votre appareil, suivez ces instructions dans l’ordre inverse.
Un commentaire
Hi. Correction on Step 9. Aside from the 15 black screws, I had to unscrew one silver screw. It sits right under the HDD.
Everything else was perfectly described.
