Remplacement du connecteur d’alimentation du Sony Vaio VGN-FW21Z

Rédigé par : Jeffrey Bryan

Commentaires : 5

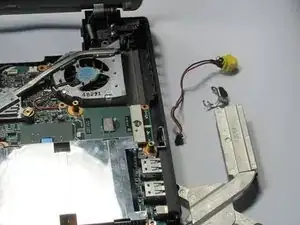

Remplacement du connecteur d’alimentation du Sony Vaio VGN-FW21Z

Difficulté

Modérée

Étapes

Temps nécessaire

15 minutes

Introduction

Comment retirer le connecteur d’alimentation du Sony Vaio VGN-S260.

Outils

Phillips #00 Screwdriver

Étape 1

Retournez l’ordinateur portable de sorte que le logo Vaio soit orienté vers le bas.

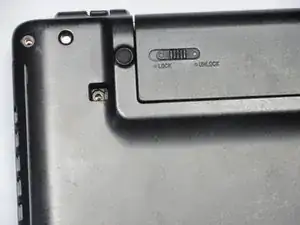

Repérez la batterie sur la partie supérieure et repérez le loquet de déverrouillage et le loquet d’éjection sur la batterie.
Faites glisser le loquet de déverrouillage en position déverrouillée.
Faites glisser le loquet d’éjection dans la direction indiquée par la flèche, c. -à-d, en direction du loquet de de déverrouillage.

Étape 2

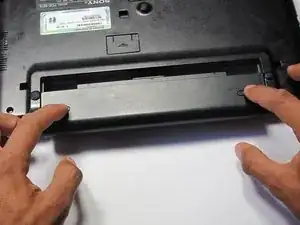

Tout en gardant les loquets dans leur position déverrouillée, faites glisser la batterie hors de l’ordinateur portable.

Étape 3

Retournez l’ordinateur portable de sorte que le logo Vaio soit orienté vers le bas.

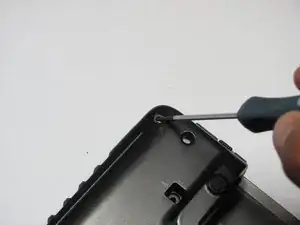

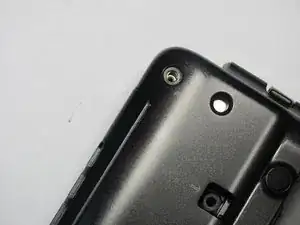

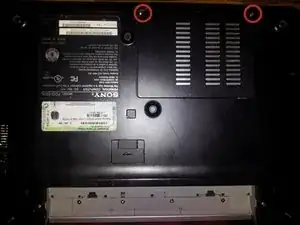

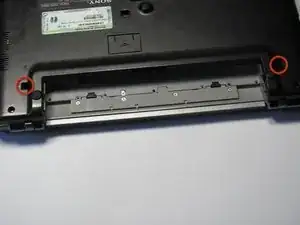

Dévissez les deux vis près du compartiment de la batterie.

Étape 4

Retournez à nouveau l’ordinateur portable de sorte que le logo Vaio soit orienté vers le haut.

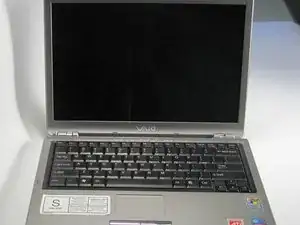

Ouvrez l’écran.

Étape 5

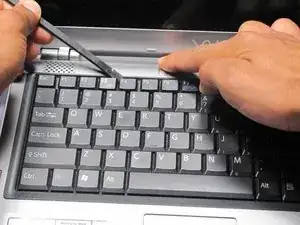

Appuyez sur la coque externe grise autour du clavier.

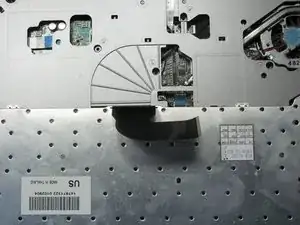

Utilisez un spudger pour soulever délicatement le clavier.
N’éloignez pas trop le clavier, car il est attaché par une nappe de connexion juste en dessous.

There are 2 spring-held latches, one above the F4 and one above the F12. Push a latch up into the frame of the keyboard, then lift the keyboard gently in that area so the latch doesn't spring back. Then push the other latch and the keyboard will be released.

Yishai Sered -

Étape 6

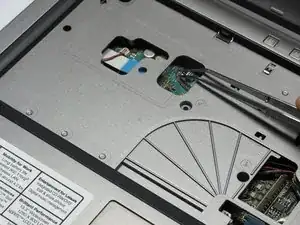

Soulevez le clapet de verrouillage du connecteur pour détacher la nappe de connexion du clavier.

Étape 7

Retirez le cache de la RAM/carte réseau Wi-Fi.

Étape 8

Faites pivoter l’ordinateur de sorte que le logo Vaio soit orienté vers le bas.
Repérez et retirez un total de 8 vis sur la partie inférieure du boîtier.

There are 2 more screws on the bottom, one in the middle of the front next to the flash stick socket, and one under the memory door.

Yishai Sered -

Étape 9

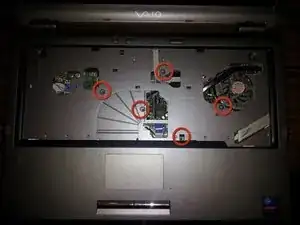

Trouvez et retirez les 5 vis de la partie supérieure du boîtier (elles sont toutes proches l’une de l’autre).

Étape 10

Retournez l’ordinateur portable de sorte que le logo Vaio soit orienté vers le haut.
Utilisez un spudger pour détacher la partie supérieure du boîtier.
Ne soulevez pas trop la partie supérieure du boîtier, car il est maintenu par une nappe de connexion juste en dessous.
Débranchez la nappe de connexion qui relie la partie supérieure du boîtier à la carte mère.

There are also 5 screws from the top of the uppercasing.

Yishai Sered -

The are 4 cables to remove: flat cable for the power and S buttons at top center; flat cable for the touchpad at bottom center; and 2 twisted pairs for the speakers.

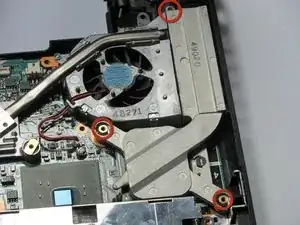

The speaker cable socket is very delicate. If all you are getting at is the CPU or the hard drive, it may be enough to disconnect the flat cables and gently rotate the uppercasing shifting it left to allow access to the right-hand side with the CPU fan and the hard drive.

Yishai Sered -

The top panel has cutouts that allow the cables to be disconnected before the top of the case is removed. The two flat cables are not clamped and can be pulled vertically out of their connectors. The delicate speaker cables are connected to the motherboard with plugs which can be gently levered up out of their sockets.

roberttrevellyan -
