Remplacement du disque dur du Sony Vaio PCG-4G1L

Rédigé par : Diego Fabiano
  • Commentaires : 0
Remplacement du disque dur du Sony Vaio PCG-4G1L

Difficulté

Modérée

Étapes

15

Temps nécessaire

15 minutes

Introduction

Les raisons courantes pour lesquelles on peut être amené à retirer le disque dur sont l’exposition à des surtensions ou à des aimants, le crash du système d’exploitation de l’appareil, des écrans bleus, des messages d’erreur lors du déplacement de fichiers ou la perte de fichiers sans raison apparente.

Dans ce tutoriel, vous apprendrez comment remplacer le disque dur de votre appareil. N’oubliez pas de débrancher le câble de chargement, car il peut provoquer un choc électrique.

  1. oWQywlrepD4rxPfE

    • Éteignez l’ordinateur portable et débranchez le câble d’alimentation.

    • Si vous ne débranchez pas le câble d’alimentation, vous risquez une décharge électrique.

  2. nfXDAtfmlXBRCFPQ
    nfXDAtfmlXBRCFPQ
    dYJTWGNWLS1rGxmY

    • Faites glisser le loquet de libération de la batterie en position « RELEASE ».

  3. 1cwiW4kvQaZn2FJV
    1cwiW4kvQaZn2FJV
    iQ1MLyxJDMkGDSmL
    avFdUuZWhx22QKx4

    • Appliquez une pression avec votre pouce sur le grip de la batterie.

    • Tirez sur la batterie tout en maintenant le loquet de libération de la batterie en position « release ».

  4. O6NAsxNN5McKjwC5
    O6NAsxNN5McKjwC5
    pBPrwBJqZPSLJ16V

    • Retirez la vis à tête ronde cruciforme n° 1, au milieu de l’ordinateur portable, à l’aide d’un embout cruciforme PH1.

  5. 3xreYHKBPi5ThLT2
    3xreYHKBPi5ThLT2
    LUhZXIhKjFSoqbi4

    • Assurez-vous de pousser l’outil d’ouverture en plastique sous le clavier, plutôt que sous les touches. Sinon, certaines touches risquent d’être endommagées.

    • En utilisant un outil d’ouverture en plastique, soulevez délicatement le clavier en insérant l’outil sous le bord.

  6. DIXfUAQmqOZbOoco
    DIXfUAQmqOZbOoco
    v3ZqOaGKnx4pQiCn
    ZOahoqoF2GaQFNQX

    • Ne tirez pas trop loin sur le clavier, car une nappe de connexion y est encore attaché. Si vous ne le faites pas, vous risquez d'endommager la nappe ou le connecteur.

    • Utilisez un outil d'ouverture en plastique pour ouvrir le clapet de verrouillage.

    • En exerçant une légère pression, débranchez la nappe avec vos doigts.

  7. 1vn1K26CXEoLyEZC

    • Orientez l’antenne réseau de sorte qu’elle pointe vers le haut.

  8. TgYa61AifdqpVKnN
    TgYa61AifdqpVKnN
    DCcWyKw43KfMMXU1

    • Saisissez la base de l’antenne réseau entre votre pouce et votre index.

    • Assurez-vous de ne pas plier l’antenne. Vous risquez d’endommager l’antenne si vous la pliez.

    • Retirez l’antenne réseau.

  9. EfaqQsijHbMDt36T
    EfaqQsijHbMDt36T
    vKKlEnNfQZsxfIrI

    • Retirer sept vis à tête ronde cruciformes n° 1 de 5 mm avec un tournevis à embout Philips PH1.

  10. fAtkWHc1JnTGxpwX
    fAtkWHc1JnTGxpwX
    ge26W125LHeuZODR

    • Retirez la vis à tête ronde cruciforme n° 1 de 7 mm à l'aide d'un tournevis à embout Phillips PH1.

  11. vDTytU3t5E5CrDRK
    vDTytU3t5E5CrDRK
    maKOLtLI2DkSkf5o

    • Débranchez le câble à l’aide d’une pincette de précision.

    • Soulevez doucement le câble à l’aide d’un outil d’ouverture en plastique.

  12. K6qyJIDSe3kbBT6g

    • N’éloignez pas trop la partie en plastique supérieure du boitier, car un câble plat y est encore attaché. Si vous ne le faites pas, vous risquez d’endommager le câble plat ou le connecteur.

    • Détachez la partie en plastique en insérant un outil d’ouverture en plastique et en le glissant le long des bords.

  13. xi2SQ1bZWCyKLNKQ
    xi2SQ1bZWCyKLNKQ
    DThXSQL1PsKBZTYT

    • Débranchez le câble plat en le tirant vers le haut avec vos doigts.

  14. MCrYXXEYcZIf1P24
    MCrYXXEYcZIf1P24
    xVv2aGAHF6ytVcJM

    • Retirez trois vis plates n° 0 de 5 mm à tête cruciformes à l’aide d’un tournevis à embout cruciforme PH00.

    • Retirez le support avec vos doigts.

  15. CIDoXZDEKklYESZJ
    CIDoXZDEKklYESZJ
    kQyD6A1V1wOdFtek
    LHUjEUXbU3wwBXxC

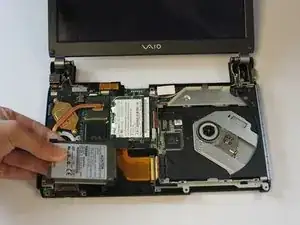

    • À l’aide d’un outil d’ouverture en plastique, soulevez l’arrière du disque dur.

    • Le disque dur devrait se débrancher facilement de son connecteur.

    • Tirez le disque dur vers le côté gauche du boitier, tout en appuyant sur le câble plat qui y est branché.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
