Remplacement du disque dur du Toshiba T2400CS

1.A) Faites le glisser le petit cache en plastique vers l'avant.

1.B) Appuyez sur le bouton sous le cache.

1.C) Faites glisser la batterie vers l'extérieur.

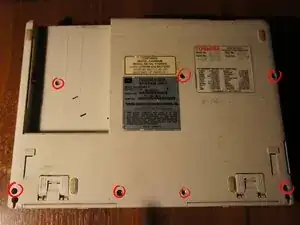

Il y a 6 vis visibles sous l’ordinateur portable et la 7e est cachée sous la batterie.

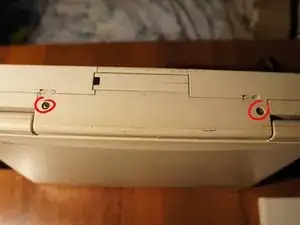

Il y a 2 vis à l’arrière de l’ordinateur portable.

4.A) Soulevez délicatement le dessous du repose-poignet.

4.B) Tirez délicatement le repose-poignet vers vous, en le dégageant de la moitié supérieure du boîtier de l'ordinateur.

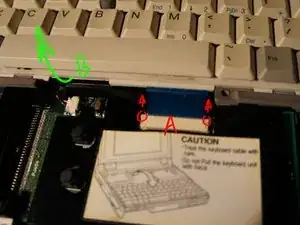

5.A) Desserrez délicatement les extrémités du clapet de verrouillage de la nappe de connexion et tirez la nappe hors de son connecteur.

5.B) Soulevez le clavier par le bas et tirez-le hors du boîtier.

6.A) Dévissez la vis.

6.B) Utilisez un outil plus-la pour décrocher délicatement les attaches en plastique, afin de détacher les côtés du boîtier.

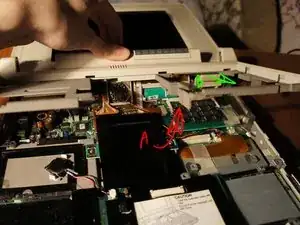

7.A) Soulevez prudemment par le bas la partie supérieure du boîtier.

7.B) Tirez délicatement vers le haut et vers vous pour retirer la pièce.

8.A) Retirez toutes les vis entourées.

8.B) Débranchez délicatement le câble de la pile CMOS de la carte mère.

8.C) (optionnel) Soulevez et retirez la partie inférieure droite du mécanisme.

Prudemment, mais fermement, soulevez la partie supérieure de la carte fille à partir des coins de son connecteur, puis sortez entièrement la carte hors du boîtier.

10.A) Retirez les vis qui maintiennent le support de montage du disque dur.

10.B) Faites glisser le disque dur vers vous pour le débrancher du connecteur.

Dévissez les vis de chaque côté du support de montage et votre disque dur sera maintenant libre !

Pour remonter l’ordinateur avec un nouveau disque dur, répétez les étapes dans l’ordre inverse.
