Remplacement du dissipateur du Compaq Evo N1000v

Retournez l’ordinateur portable vers le haut, le capot arrière vers l’avant.

Retirez les deux vis Torx T8 qui maintiennent le cache DEL au boîtier de base.

Retournez l’ordinateur portable à l’endroit. Ouvrez l’écran.

Identifiez les touches F1 et F2 près du coin supérieur gauche du clavier.

Tout en tenant les touches F1 et F2, insérez un spudger entre les touches dans l’encoche du cache DEL. Puis faites levier.

Identifiez les touches Pause et Scroll situées dans le coin supérieur droit du clavier.

Tout en maintenant les touches Pause et Scroll, insérez un spudger entre les touches dans l’encoche du cache DEL. Puis faites levier.

Insérez un spudger entre les touches F7 et F8. Puis faites levier pour retirer le cache DEL.

Soulevez le bord supérieur du clavier et tirez-le vers l’écran.

Tirez le câble et soulevez-le pour le débrancher.

Retirez le clavier.

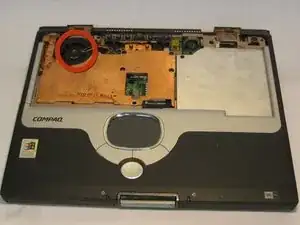

Localisez le ventilateur près du coin supérieur gauche. Il possède trois fils de couleur : jaune, rouge et noir.

Débranchez le câble reliant le ventilateur à la carte-mère.

Identifiez et retirez les quatre vis de la plaque de cuivre.

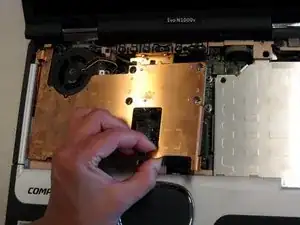

Retirez le dissipateur de chaleur en retirant la plaque de dissipation de l’ordinateur.
