Remplacement du dissipateur thermique du modem ARRIS Surfboard SB6183

Rédigé par : Bradyn Braithwaite
  • Commentaires : 1
Remplacement du dissipateur thermique du modem ARRIS Surfboard SB6183

Difficulté

Modérée

Étapes

10

Temps nécessaire

15 - 20 minutes

Introduction

Si votre modem câble ARRIS Surfboard surchauffe - redémarre ou ralentit par intermittence - il peut avoir du mal à dissiper la chaleur. Habituellement, un dissipateur thermique en métal aide à maintenir les températures basses, mais certaines versions plus récentes de ce modem n'incluent pas de dissipateur thermique et auront des problèmes pour maintenir une vitesse de connexion élevée.

Avant d'essayer ce guide, assurez-vous que le modem a accès à beaucoup d'air et que rien ne bloque les évents de chaque côté. Si cela ne vous aide pas, ces instructions vous montreront comment ouvrir l'appareil et appliquer un nouveau dissipateur thermique au système.

Avant de commencer, débranchez tous les câbles à l'arrière du modem. Ensuite, laissez le modem refroidir pendant 5 minutes.

  1. VdPMrVZG2Jp1FLlr
    VdPMrVZG2Jp1FLlr
    kJm6SXSIPupvXnj2
    lHatpfnCOIw4FvKV

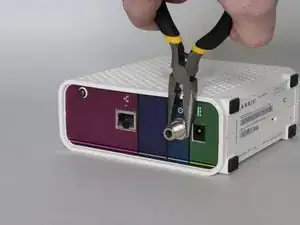

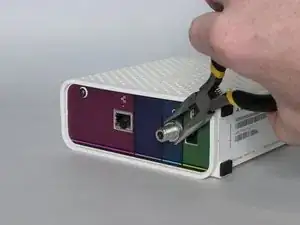

    • Utilisez des pinces pour retirer l'écrou fin et la rondelle du port coaxial.

  2. yyKhq54XVFnGPuMJ

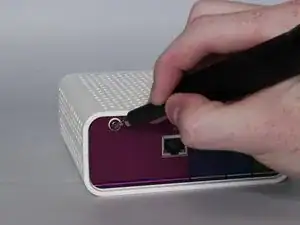

    • Retirez la seule vis Torx de 9 mm à l'aide d'un tournevis Torx T10.

  3. ElPHMHX3QEkJy22u
    ElPHMHX3QEkJy22u
    tSWriKGZEBDnUbdh
    LivPNmBEaxt6ewgk

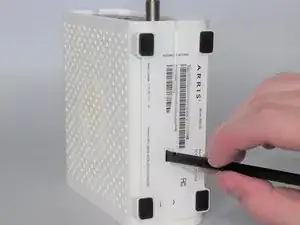

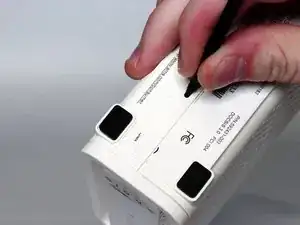

    • Utilisez un spudger pour appuyer sur le clip de rétention en plastique vers l'intérieur et vers le centre du modem.

    • Le clip en plastique est caché dans un trou sous l'autocollant au bas du boîtier.

  4. SSpBJGquBQOvykdu
    SSpBJGquBQOvykdu
    cmXU6jQmOcTak5DR
    1qoMkK1noJ2unJ4L

    • Faites glisser le panneau latéral gauche du modem vers l'arrière, puis vers le haut et vers l'extérieur à un angle peu prononcé.

  5. KvMWc135cWDHx3jY
    KvMWc135cWDHx3jY
    y5TIWDMRatWUrbPF
    wekKgylTU5YjESsi

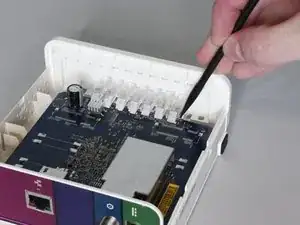

    • Il y a de petites languettes en plastique de chaque côté du diffuseur LED transparent. Utilisez l'extrémité plate d'un spudger pour les soulever légèrement vers l'extérieur.

  6. YmFPcAnA1N5QJ4vY
    YmFPcAnA1N5QJ4vY
    nIxT4EMyr3lwFREb

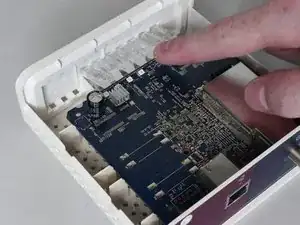

    • Faites pivoter le diffuseur vers le haut pour le déverrouiller.

    • Vous devrez peut-être tenir les languettes en plastique de chaque côté à l'écart.

  7. BIBHIPIO5QYcdZa4
    BIBHIPIO5QYcdZa4
    AVlHeSqTqFj3YgCL

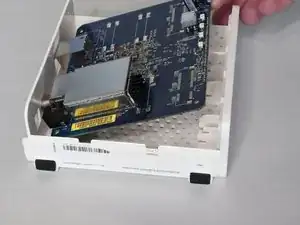

    • Pour retirer la carte, soulevez légèrement l'extrémité avant et tirez doucement vers l'avant pour la retirer.

    • Vous devrez peut-être détacher la planche des clips fins de chaque côté.

  8. sTEZqPJFGI6cbZ6D

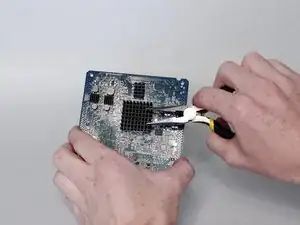

    • Si votre appareil n'a pas de dissipateur thermique, ignorez cette étape. Pour retirer un dissipateur thermique existant, maintenez la carte stable et utilisez une pince pour la dévisser doucement.

  9. oerpUmQLGMIhChyF

    • Décollez le support en papier qui protège l'adhésif thermoconducteur pour préparer le dissipateur thermique à l'application.

  10. YW3eSIwah4IKcRQT
    YW3eSIwah4IKcRQT
    nFKLBBMnPE2wePXa

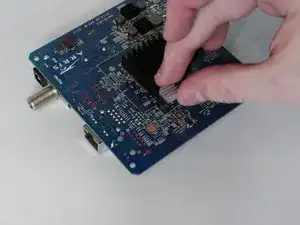

    • Centrez le côté collant du dissipateur thermique sur la puce nue, puis appuyez doucement pour le fixer.

    • Assurez-vous que le dissipateur thermique est bien en place et ne glisse pas.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.

Auteur

Bradyn Braithwaite

Membre depuis le 24/08/20

296 Réputation

Un commentaire

Thank you for this review, helped me to open it. The only thing i did differently is peeled oof the sticker from the bottom - carefully, so not to damage it. Why do u place the heatsink on that specific tiny chip - is it the one that heats up the most? My feeling when opening it was that the RF part was the hottest.

Andru Nl -
