Remplacement du haut-parleur HP w2216h

Rédigé par : Patrick Aucoin
  • Commentaires : 3
Remplacement du haut-parleur HP w2216h

Difficulté

Modérée

Étapes

11

Temps nécessaire

20 minutes

Introduction

Le son ne sort pas les haut-parleurs ou le son est-il déformé? Vous devez remplacer le haut-parleur dans le moniteur.

  1. vktZgvmRpadN4BOJ

    • «Assurez-vous d'être mis à la terre, l'alimentation n'est pas connectée et que vous portez des lunettes de sécurité.

    • Utilisez le tournevis Phillips # 000 pour retirer les 4 vis rondes de 12 mm sur le panneau arrière.

  2. YP5CgKJY5eIEbUuk
    YP5CgKJY5eIEbUuk
    uA5ZDATn2M6p4DOv

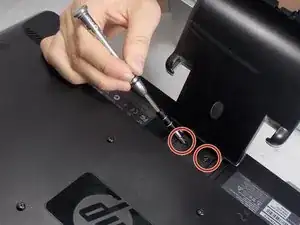

    • À l'aide d'une tête Philips # 000, retirez 2 vis plates de 12 mm au-dessus du support de montage du support.

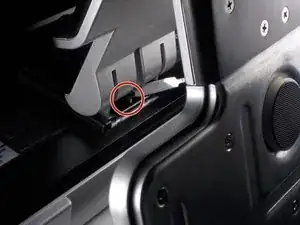

    • En utilisant une tête Ph1 Philips avec l'extension flexible de 150 mm, retirez 1 vis de tête Philips sous le support de montage du support.

    • Le support se retirera facilement.

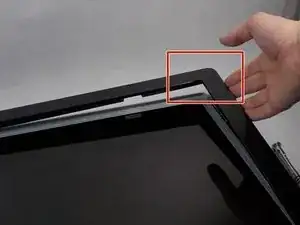

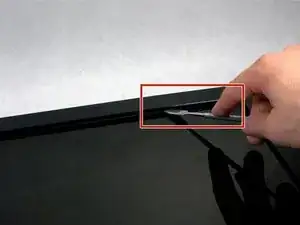

  3. dbluiEhRGo4kXcNp
    dbluiEhRGo4kXcNp
    QlyNqVlQRps2ZufC
    3EiqUthsIUDD6KYt

    • Ne placez pas la spatule en métal entre le métal et le verre. Il doit passer sous la lunette et au-dessus du métal.

    • Tournez le moniteur pour que l'écran vous soit confronté.

    • Soulevez la lunette noire au-dessus du métal en plaçant votre spudger en métal entre la lunette et le métal et en tournant légèrement l'outil.

    • Les meilleurs endroits pour faire levier sont dans les coins inférieurs gauche et inférieur droit de la lunette noire.

  4. xKeyGUimU2ZLQfjf
    xKeyGUimU2ZLQfjf
    MdPvDLhdExAhk3xS
    TDIPBYlaJQbRYBEQ

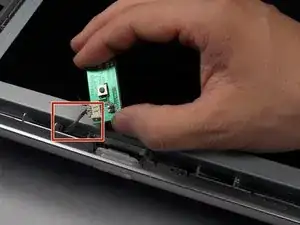

    • Faites attention aux fils reliant le bouton d'alimentation et les boutons de commande. Faites preuve d'une extrême prudence pour vous assurer que le bouton n'est pas endommagé.

    • Soulevez l'ensemble d'écran à partir du boîtier en plastique des coins.

    Should it be "underneath one of the device's corners"?

    Daniel Servant -

    You might want to add a note letting users know that they should be careful of the wires attaching the assembly to the housing.

    Daniel Servant -

    You may also want to note that the card for the power button slides out when you lift this assembly so the user might need to be told to slide the card back into its slot when installing the new screen. ( A picture of this would be a good idea)

    Daniel Servant -

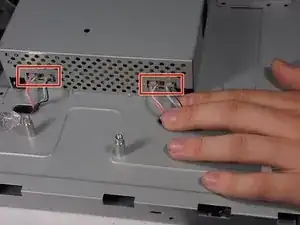

  5. SFkianqZcysu6GV1
    SFkianqZcysu6GV1
    dhdynObANLcBjUKI

    • Retirez les 4 connecteurs du côté gauche du moniteur à l'arrière.

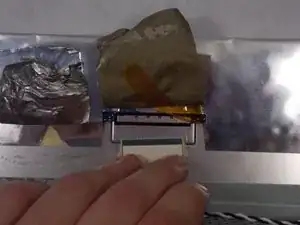

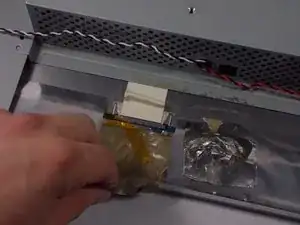

  6. AweLVWlsIQxHWCUu
    AweLVWlsIQxHWCUu
    Db1oHYjQneKAnEeB
    FftQvMeWEJwWZkjA

    • Soulevez le ruban gris du haut du moniteur pour exposer le câble du ruban.

    • Retirez le câble ruban en faisant glisser le connecteur vers le centre de l'ensemble écran.

    • Soulevez le ruban réfléchissant à côté du ruban gris.

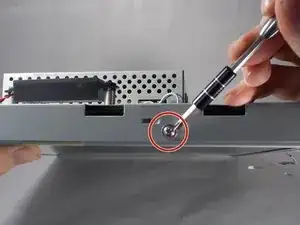

  7. cjZFqSVFM1FbAjrV
    cjZFqSVFM1FbAjrV
    wmKy3fPNfVkC5q6o
    ARGx5aY1DeP2W5U5

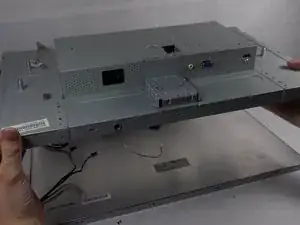

    • Retirez les vis rondes Ph1 8 mm Philips sur le bord extérieur de l'assemblage de l'écran.

    • Soulevez l'écran de l'ensemble d'écran.

  8. FBEDeRYkPZEceMQR

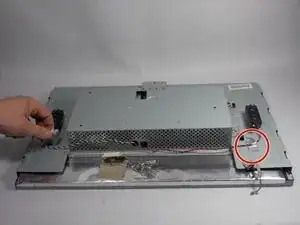

    • Retirez le ruban soutenant chaque fil de haut-parleurs à l'ensemble d'écran.

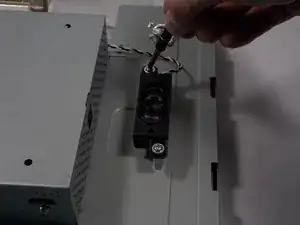

  9. kNLZTiYFOcaRKOko
    kNLZTiYFOcaRKOko
    KERCswBfyKRW4gKk

    • Retirez les deux vis de tête de 8 mm Philips # 000 sur chaque haut-parleur.

  10. DyXvXXb4NjUgcmkG
    DyXvXXb4NjUgcmkG
    tWpylYUAnjurbhuP

    • Retirez les haut-parleurs en les soulevant verticalement de l'ensemble d'écran.

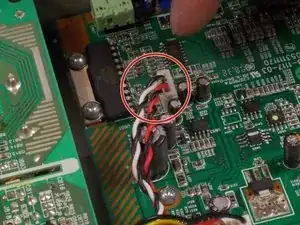

  11. TPTMHTSgnPDGBYYu

    • Retirez les câbles qui connectent les haut-parleurs à la carte de sortie du signal.

Conclusion

Pour réassembler votre appareil, suivez ces instructions dans l'ordre inverse.
