Remplacement du haut-parleur de l'Anki Cozmo.

Rédigé par : Marisa Gay
  • Commentaires : 6
Remplacement du haut-parleur de l'Anki Cozmo.

Difficulté

Modérée

Étapes

16

Temps nécessaire

20 - 40 minutes

Introduction

Si votre robot Anki Cozmo émet un son étouffé ou presque aucun son, suivez ce guide. Ce guide vise à aider les utilisateurs à remplacer le haut-parleur d'un robot Anki Cozmo, afin qu'il puisse à nouveau émettre du son. Le haut-parleur, situé dans la tête de Cozmo, lui permet de produire des sons. Avant de commencer, assurez-vous d'éteindre votre robot Anki Cozmo et de le déconnecter de l'application Anki Cozmo.

AVERTISSEMENT: Lorsque vous utilisez vos mains pour retirer un composant, faites attention à ne pas vous couper ou déchirer vos ongles.

  1. BVGwjCnOliNBusPg
    BVGwjCnOliNBusPg
    5YIWpHnNPC1pIWNZ

    • Retirez les deux bandes de caoutchouc noir des roues en utilisant vos mains pour les retirer.

  2. o52DyfXwnHCTIQt5
    o52DyfXwnHCTIQt5
    WUJfX21EpOBOhIWW

    • Retirez les enjoliveurs blancs de chacune des quatre roues en utilisant le spudger métallique pour faire levier et les retirer.

    • Il y a quatre enjoliveurs blancs retirés à cette étape.

    Note: The hubcaps are the same color of your Cozmo. My Cozmo is black to gray, but the one from the creator shows a white Cozmo.

    Logan Bovan -

  3. SGNaFBANfYqlfHS4

    • Retirez la vis de 7,5 mm située au milieu de chacune des quatre roues rouges en utilisant un tournevis JIS #1.

  4. SKrRLF6hwPIqOWue

    • Retirez les enjoliveurs rouges de chacune des roues en utilisant vos mains et vos doigts pour les retirer.

  5. xm2ZgH1AoAPHFrdC

    • Retirez la vis de 5,5 mm située sur le côté droit du pare-chocs avant doré en utilisant un tournevis JIS #1.

  6. VSaXHhbeInCuGANc
    VSaXHhbeInCuGANc
    IxCHyQhMmLXRjr6F

    • Retirez la vis de 5,5 mm située sur le côté gauche du pare-chocs avant doré en utilisant un tournevis JIS #1.

  7. fhfw2cYiwU2hJWxl
    fhfw2cYiwU2hJWxl
    tgb1tpPwmKZmZTgj

    • Retirez le pare-chocs avant doré en utilisant vos doigts pour le retirer.

  8. yHSdvocfC4nvXnUC
    yHSdvocfC4nvXnUC
    3fMMJLTaVgISEULJ

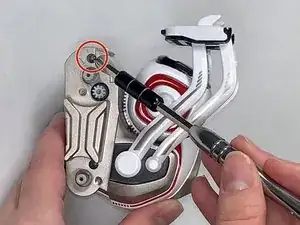

    • Retirez les deux vis de 5,5 mm situées en profondeur sur le côté droit du corps doré en utilisant un tournevis JIS #0.

    • Une vis se trouve vers la roue avant et une autre vers la roue arrière.

  9. kIAxTNqDvi3BHiOw
    kIAxTNqDvi3BHiOw
    ZGiOhLdlZwUUbPeF

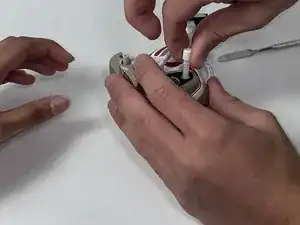

    • Faites levier pour décoller les deux bras blancs du côté droit du corps et les deux bras blancs du côté gauche du corps en utilisant deux spudgers métalliques. Soyez prudent pour éviter d'endommager les pièces.

    • Faites levier en enfonçant les extrémités de chaque spudger entre le bras et le corps, puis poussez vers le haut pour les détacher du corps. Soyez délicat pour éviter d'endommager les pièces.

    • Le bras court du côté droit du corps a un long ressort blanc attaché à lui qui passe à travers le centre du corps.

    Steps 9 and 10 contain errors that will lead to broken parts of the robot.

    The upper arms (thin) must be pry off on both sides with metal spudgers. Then remove the white axis that connects them (what is called a spring here).

    And then you need to manually rotate the lower arms to the upper position (while slightly pulling them) until the latches are aligned with the corresponding slots in the case and the arms separate from the body. No force required.

    If you remove them with metal spudgers, you will leave marks on the case and break one or more of the latches.

    Nifty -

    YES this is the good method to avoid broken arm :

    The upper arms (thin) must be pry off on both sides with metal spudgers. Then remove the white axis that connects them (what is called a spring here).

    And then you need to manually rotate the lower arms to the upper position (while slightly pulling them) until the latches are aligned with the corresponding slots in the case and the arms separate from the body. No force required.

    Madcat -

  10. dMu2cKPI6VTvtZKT
    dMu2cKPI6VTvtZKT
    vKTATuApSYP5AaLa
    GSCPypoMvGxuCenC

    • Retirez le long ressort blanc attaché au bras court du côté droit du centre du corps en utilisant vos doigts pour le retirer. Soyez prudent lors de cette étape pour ne pas endommager le ressort.

    Steps 9 and 10 contain errors that will lead to broken parts of the robot.

    The upper arms (thin) must be pry off on both sides with metal spudgers. Then remove the white axis that connects them (what is called a spring here).

    And then you need to manually rotate the lower arms to the upper position (while slightly pulling them) until the latches are aligned with the corresponding slots in the case and the arms separate from the body. No force required.

    If you remove them with metal spudgers, you will leave marks on the case and break one or more of the latches.

    Nifty -

  11. muWHkXPhbSLAW5jX
    muWHkXPhbSLAW5jX
    RSFwt2t5CMf5QsjP

    • Déclipsez les deux façades carrées rouges des deux côtés de la tête blanche en utilisant le spudger métallique pour les dégager. Soyez prudent pour éviter d'endommager les pièces.

  12. PpIoYaloxcwYGVFY

    • Retirez les deux vis de 5,5 mm du côté droit de la tête blanche en utilisant un tournevis JIS #0.

  13. 6Mbu2Pmm3sXlF4Ge
    6Mbu2Pmm3sXlF4Ge
    UDVTkSuet5jFrlM3

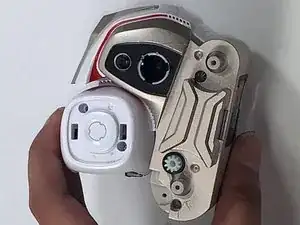

    • Retirez le côté droit de la tête blanche en utilisant vos doigts pour le retirer. Soyez délicat pour éviter d'endommager les pièces.

    • N'enlevez pas les deux vis ni les deux ressorts blancs du côté gauche de la tête blanche.

  14. ZH4dkUQLCNTPBVgr

    • Faites sortir l'écran de protection noir du côté gauche de la tête en utilisant vos doigts pour le retirer. Soyez délicat pour éviter de l'endommager.

  15. 4umM6pecZQ3aeaDr

    • Retirez le côté gauche de la tête blanche, ainsi que les deux petits ressorts blancs qui y sont attachés, en utilisant vos doigts pour les retirer. Soyez délicat pour éviter d'endommager les pièces.

  16. sHvkeB5RJdJbOYWG
    sHvkeB5RJdJbOYWG
    NJSdUWSqHOnS2AID

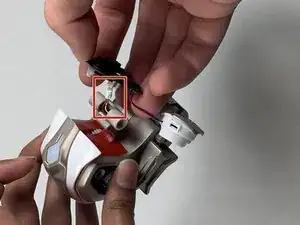

    • Débranchez l'écran de la caméra LED noir ainsi que le haut-parleur blanc et doré du petit connecteur blanc au centre du corps en utilisant vos doigts pour les débrancher. Soyez prudent pour éviter d'endommager les connexions.

    • La caméra et le haut-parleur sont attachés ensemble. Ils sont retirés dans la même étape.

Conclusion

Pour réassembler votre appareil, suivez ces instructions dans l'ordre inverse.

Auteur

Marisa Gay

Membre depuis le 28/10/21

682 Réputation

2 commentaires

Great, do you know where to buy the speaker ?

Gilberto Torres -

This is the one I’ve bought

https://www.ebay.co.uk/itm/335561562214?...

Eject tech tips -
