Remplacement du haut-parleur du Apple Thunderbolt Display

Rédigé par : Calvin Laverty
  • Commentaires : 35
Remplacement du haut-parleur du Apple Thunderbolt Display

Difficulté

Modérée

Étapes

20

Temps nécessaire

30 - 40 minutes

Introduction

Il existe trois haut-parleurs différents dans l’écran Apple Thunderbolt et chacun peut être retiré sans avoir à sortir les autres. Cela facilite le remplacement de l'enceinte cassée qui doit être réparée.

  1. vKYkNXJG6EyYZXwb
    vKYkNXJG6EyYZXwb
    bdoSe25Kx2AEFnuf
    Fy6tFKoYcjhdx4uu

    • Couchez l'écran avec l'écran vers le haut.

    • Comme l’affichage peut être incliné de haut en bas, nous avons jugé utile de maintenir l’écran en place avec un bloc de polystyrène placé entre l’écran et la base.

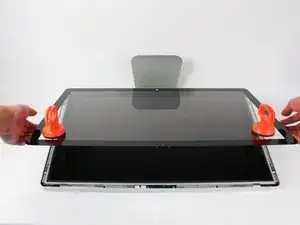

    • Placez les deux ventouses des deux côtés du haut de l’écran et assurez-vous de les verrouiller.

    • L'écran en verre est relier au reste de l'affichage par de petits aimants. Soulevez lentement et l'écran va se détacher.

    Instead of $14 foam block, I used a full roll of paper towel and two pillows. While it worked, if I ever did this again, I would buy the block of foam. Since you’re removing a power cable, you need to be able thread it through and I think the foam block would make that easier.

    Josh Miller -

    You can also use a single handle, double cup floor lifting suction cup. Just place it in the centre of the screen near the camera and lift slowly.

    Steve A -

    I just used a toilet plunger to remove the screen and it worked like a charm!

    Philip Jacob -

    That’s what I call resourceful—made my day. I hope your repair was successful.

    Tobias Isakeit -

    Great idea, thanks a lot!

    Yvan Sandoz -

    The glass lifted off the magnets quite easily after just using my fingernails. No suction cups or toilet accessories needed.

    Adrian Gropper -

    I had the same problem and after removal of the fan and a bit of work with the vacuum, the fan is quiet. Thanks to ifixit for the great instructions that made this easy.

    John Perser -

    To keep the screen up, other soft objects might work, but it's important that the hole in the back isn't covered because you will need to thread the new Thunderbolt/MagSafe cable through it and it would be a hassle to do it after everything's been set up.

    Thomas -

    Anybody got any links to glass screen replacement supplier for the A1407 Thunderbolt Display? Im finding it impossible to find a replacement without it being crazy money.

    Michael McMillan -

    Instead of a wedge, I used 4 rolls of toiletpaper, one under each corner.

    jnbruin -

    Glass screen cover came out just using my fingernails. Used a tupperware container as a prop to keep the screen at a good angle to access the cords underneath.

    MeepleMe -

  2. y1QM4GJuH1vKrEUg
    y1QM4GJuH1vKrEUg
    xV1xJRpqEugIUYOL

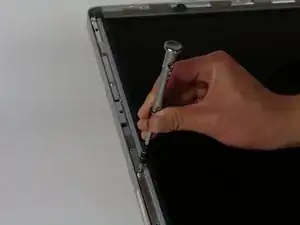

    • Dévissez les 12 vis autour des bords latéraux et du haut de l’écran LCD avec le tournevis TR 10.

    The screws marked in orange don't need to be removed, all they do is hold the magnets on the LCD.

    Garrett Mace -

    Yes “orange screws” does not need to be removed.

    You do not need a TR10 screwdriver as written in the text a T10 will suffice (more common and also correctly mentioned in the list of tools).

    A TR10 screwdriver is compatible with the T10, but not the other way around

    Per Lohmann Poulsen -

    On mine, the orange screws did hold the LCD down; the magnets were held in by TR6 screws, and those did not need to be removed.

    jml9904 -

    Any info on if an older 2011 imac screen could just be plugged into this to replace the current lcd?

    Nathan Morris -

  3. dNtDx1LZQDU1OVbo
    dNtDx1LZQDU1OVbo
    OSaiV2IVJO3u5HPx

    • Soulevez lentement l’écran LCD de son emplacement et inclinez-le vers le haut.

    • Il peut être très utile de disposer d’un ensemble de mains supplémentaires pour tenir l’écran LCD lorsque vous travaillez avec les câbles situés au-dessous.

    • Il y a quatre fils qui connectent l'écran LCD au reste des composants. Assurez-vous de ne pas tirer trop fort et de casser les fils.

    Add the note that it should be lifted from the bottom edge. It is also important not to twist the display by levering up from one corner.

    Charlie Nancarrow -

    Before lifting the monitor, you should be prepared to start collecting screws and have your TR 10 ready.

    Josh Miller -

    Having a couple of short screwdrivers handy to prop up the LCD (like you would a car hood) while you disconnect the cables helps.

    jml9904 -

    I’m against the screwdrivers. You can buy a computer repair toolkit

    deltonis -

  4. vYMImIhPgImDC4sZ
    vYMImIhPgImDC4sZ
    KwPHhIYJrH6vl4ZA
    ltsqwLZEIXOkvKZf

    • Pour le premier des quatre fils (le plus éloigné du fil retenu par une vis), saisissez le connecteur et tirez doucement.

    Note: be sure to pull away but not hard. Wiggle and pull slowly. These are delicate especially due to age.

    Overall this is a moderate repair. Follow step by step and you are good.

    Also, use tape and/or labels to mark which cables go where per the MLB and other parts. Resulting in easier reassembly.

    Ted Teske -

    Connector wires face upwards on this piece.

    MeepleMe -

  5. aJXhUDyuRDBEYIPX
    aJXhUDyuRDBEYIPX
    TvkYkf3pUBHBJZEQ
    N6oVUvAxqymMUFXn

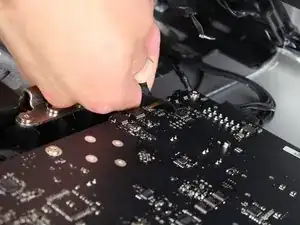

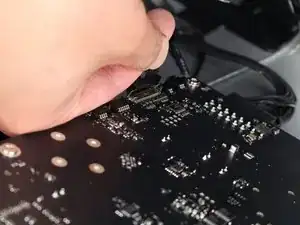

    • Pour le connecteur suivant, juste à côté du fil précédent, un morceau de ruban adhésif est attaché à une barre de métal.

    • Retournez la barre de métal en utilisant le ruban comme poignée.

    • Ensuite, saisissez le connecteur et retirez-le lentement de la prise de la carte mère.

    What is this connector for?

    pdspanagel -

    I imagine this connector is going to be for display data (i.e. LCD data).

    Scott Havard -

    I pretty much mangled this cable trying to put it back into the slot. Is this something I can order a replacement for?

    Ryan Stryker -

    I also screwed up this wire.

    erybovic -

    I also screwed up this wire. Wondering what the wire name is.

    erybovic -

    Thunderbolt Display 27" LVDS Cable

    Klaus Finke -

    As other’s have said, this cable is super delicate.

    When you replace it, make sure that the small metal handle it firmly reattached to the other side of the port. I thought I’d got it right first time, but had no video signal (thunderbolt detected display, and power was fed to the Macbook Pro).

    I had to reinsert this one again, and one in, firmly press the connector home, then latch the handle over the other side. I also gave it a test pull to ensure it was secure. Then all was well!

    Steve A -

    Managed to remove it but broke one pin putting it back. I don’t understand why they make so fragile with all the space available…

    BAULARD -

    Can anyone provide a photo of this connector so as to give a better understanding of its mechanics? see this cringe worthy effort at guidance; https://youtu.be/A96CUSm_Xhs?t=1050

    Philip Sharp -

    No mention of static electricity precautions- is that not a concern with displays?

    baggins -

  6. yYhUxvsdBk3pv3Io
    yYhUxvsdBk3pv3Io
    EyjpfRYE2bE1xGWk
    a4reZswHC1EsBc11

    • Pour le connecteur situé de l’autre côté de la carte mère, saisissez-le par le dessous et retirez-le délicatement de la carte.

    To remove this connector, you squeeze the lower tab to unclasp it, and pull it sideways away from the board

    Brad Bell -

    This cable was also taped for me, so remove the tape first

    danmcfalls -

  7. sjOHkIKEoj3IwvE6

    • Pour le dernier fil connecté à l’écran LCD, utilisez votre tournevis T 10 pour retirer la vis.

  8. fGJtJg1gy2EQTqVl
    fGJtJg1gy2EQTqVl
    XNFyMYy5JtA3VvQX

    • L'écran LCD est maintenant complètement déconnecté du boîtier et peut être réparé / remplacé!

    • il est préférable de poser l'écran LCD sur un lit ou sur une serviette épaisse pour éviter de l'endommager.

    Can this be replaced with an LCD from an imac?

    Nathan Morris -

  9. usM42HjZuDOvXn5r
    usM42HjZuDOvXn5r
    PrmxkYRXKReMm6iN

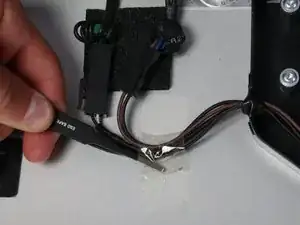

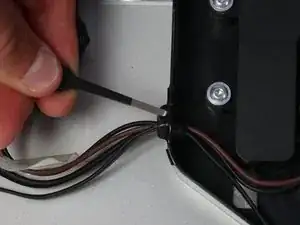

    • À gauche du haut-parleur central (le gros composant noir au centre de l'appareil), il y a deux fils.

    • Utilisez la pince à épiler pour retirer le morceau de ruban adhésif afin de libérer les fils.

    • Ensuite, à la droite de ce morceau de ruban adhésif se trouve un ruban isolant noir qui doit être retiré.

    • Utilisez la pince à épiler pour retirer le morceau de ruban noir.

    • Ne vous inquiétez pas si vous déchirez une cassette, vous pouvez ajouter une nouvelle pièce lorsque vous remettez les haut-parleurs.

  10. Gp2ZoPyLIQuJDWe1

    • À droite de l'enceinte centrale se trouve la carte logique. Voici où les trois enceintes de l’écran sont connectées et doivent être retirées.

  11. II5FuD1rrntOjfWW
    II5FuD1rrntOjfWW
    DZEHbufqsfVYZyxo

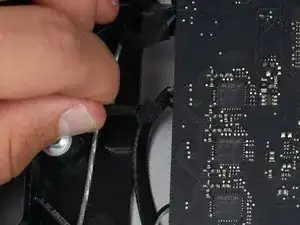

    • Pour retirer le haut-parleur droit, déconnectez le milieu des trois fils.

    • Tirez doucement sur le connecteur pour libérer les fils de la prise de la carte mère.

  12. tKXl2RMPbbilJeca
    tKXl2RMPbbilJeca
    VOELnokrVUELkRRd

    • Pour retirer le haut-parleur gauche, localisez le connecteur le plus haut des trois.

    • Tirez doucement sur le connecteur pour le libérer de son support dans la carte logique.

  13. 2VHNNu51aIG2J16E
    2VHNNu51aIG2J16E
    CWDMPADYchK24PII

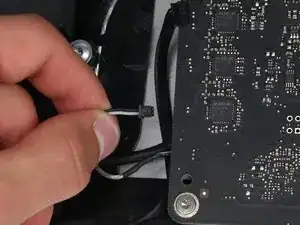

    • Le bas des trois connecteurs va au haut-parleur du milieu et a un fil noir et blanc.

    • Tirez doucement sur le connecteur pour libérer les fils de la prise de la carte mère.

  14. 1v3tnDFXVAkkUfXD
    1v3tnDFXVAkkUfXD
    2QWGca2E6GyG2dVt
    oxqQOEZo5BDGWAc6

    • Pour retirer l'enceinte centrale, vous devez retirer quatre vis.

    • Utilisez le tournevis TR 10 pour retirer les quatre vis et retirez le haut-parleur de son emplacement.

  15. cyuHHsDAU4VE6ICO

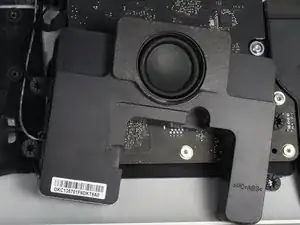

    • L'enceinte centrale est maintenant libre et peut être réparée / remplacée!

  16. iO2X4PLoxyA5IPaU
    iO2X4PLoxyA5IPaU
    mwidVOieihPY5Hfk

    • Le haut-parleur gauche est maintenu en place par deux vis.

    • Utilisez le tournevis TR 10 pour libérer le haut-parleur gauche.

    • Même si le haut-parleur est libre, le fil de connexion à la carte logique n'est pas complètement libre, alors n'essayez pas de retirer le haut-parleur de l'appareil pour le moment.

  17. 2vjtNnWqfD6tXZSk
    2vjtNnWqfD6tXZSk
    RNGQssT1RsIomvak
    qNrlc6MEumi1WS1b

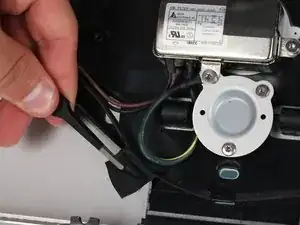

    • Suivez le fil venant du haut-parleur gauche et voyez qu’il est maintenu en place par du ruban noir.

    • Utilisez des pincettes pour retirer la bande du fil.

    • Continuez en suivant le fil et détachez-le des deux crochets intégrés dans le boîtier.

  18. FTTrNbb1xdJZR4oC

    • Lorsque vous soulevez le haut-parleur de l'appareil, inclinez-le sur le côté pour le sortir de la languette située en bas à droite.

    • Le haut-parleur peut maintenant être remplacé!

  19. HejwqFIcRmmjnZVK
    HejwqFIcRmmjnZVK
    tx6eDeAfmJDlIdsE

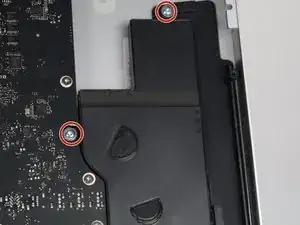

    • Le haut-parleur droit est maintenu en place par deux vis (une en haut et une à gauche).

    • Utilisez le tournevis TR 10 pour retirer les vis.

  20. 6jrSLIFTYlEmsdpN
    6jrSLIFTYlEmsdpN
    bqXlDRPGBDULSswi

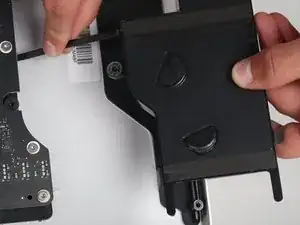

    • Le haut-parleur droit est également maintenu en place par deux onglets (un en bas à droite et un en bas à gauche).

    • Tirez délicatement le haut-parleur vers le haut et l'extérieur, et les trois haut-parleurs peuvent être réparés!

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l’ordre inverse.
