Remplacement du lecteur GD-ROM de la Sega Dreamcast

Rédigé par : Thorr686
  • Commentaires : 1
Remplacement du lecteur GD-ROM de la Sega Dreamcast

Difficulté

Modérée

Étapes

11

Temps nécessaire

10 minutes

Introduction

Ce guide explique comment remplacer un lecteur GD-ROM défaillant par un nouveau lecteur de disque.

Assurez-vous de remplacer le GD-ROM par un lecteur correspondant à votre numéro de modèle. Reportez-vous au Guide de désassemblage du boitier supérieur pour savoir où trouver votre numéro de modèle.

Problème avec ce guide: Les photos montrent incorrectement que l'alimentation a été retirée.

  1. rdFJlNVwMtT3hJRD
    rdFJlNVwMtT3hJRD
    BGojrPldMPBm4Yew

    • Vérifiez que la console est déconnectée de la prise secteur avant de commencer.

    • Retournez la console à l'envers.

    • Prenez note de votre numéro de model, au cas ou une pièce de rechange est nécessaire.

  2. HDbDfaw3TOGBMCHi
    HDbDfaw3TOGBMCHi
    b12VKhkOV53BrRt3
    ZxvUK2uvuTY4pH1H

    • Retirez la baie d'extension en appliquant une pression sur le petit clip de la baie d'extension pendant que vous le retirez de la console.

  3. j4mn2GW3UHoTNIAH

    • Repérez et retirez les quatre vis cruciformes noir n° 02 de l’autre côté de la console.

    • Note : retirez la baie d’extension pour repérer les quatre vis.

  4. KGQFrciudkmBDQJX

    • Les composants internes peuvent se détacher. Assurez-vous que les composants internes ne se renversent pas lorsque vous retirerez la partie supérieure du boitier.

    • Retournez la console à l'endroit.

    • Retirez la partie supérieure du boitier en soulevant doucement la partie supérieure de la console.

  5. UqnkwsEhKXEaDccZ
    UqnkwsEhKXEaDccZ
    WCnVuvsLWJUYqnId

    • Détachez le câble orange en lui donnant une légère traction tout en remuant le câble d'avant en arrière jusqu'à ce qu'il se détache de la carte logique.

  6. ms2ncVxe2h4NQsNb
    ms2ncVxe2h4NQsNb
    TUZoEl54cKfFU6EM

    • Détachez les câbles en tirant sans forcer les trois câbles GD-ROM pour les retirer de la carte logique.

  7. P6mDmXfpjHs3QMpt
    P6mDmXfpjHs3QMpt
    noSoOLAmlYwJyxMN

    • Retirez les deux vis cruciforme #02 noires de 12mm situées sur le côté gauche du support GD-ROM.

    • La console est tournée de 90 degrés dans le sens inverse des aiguilles d'une montre dans la première photo. La deuxième photo représente la position normale.

  8. S65eQ5lEBJeGT5aj
    S65eQ5lEBJeGT5aj
    rFmcoWxRScGUCISp

    • Lorsque vous soulevez le GD-ROM, assurez-vous que la moitié supérieure du boîtier ne se détache pas de sa base.

    • Retirez le GD-ROM en le soulevant de sa base sans forcer.

  9. kiMF4YjoScW5Fhu3
    kiMF4YjoScW5Fhu3
    CjOsojBPrleUesTo

    • Remplacez le mauvais lecteur GD-ROM avec un lecteur fonctionnel.

  10. hLbhRpGfLgBrZ3G3
    hLbhRpGfLgBrZ3G3
    fNpWmricEHFwRpPI

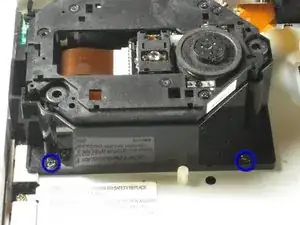

    • Fixez le nouveau lecteur GD-ROM à la console avec les vis cruciforme #2.

  11. jSR5BclhKHUpR41b
    jSR5BclhKHUpR41b
    ZQy5KIHJFmF16BPH
    byjRXnO3mfeGVK1G

    • Connectez les trois cables du lecteur GD-ROM à la carte logique.

    • Connectez le câble plat du lecteur GD-ROM à la carte logique.
