Remplacement du lecteur de carte mémoire de l'imprimante photo Dell 540

Faites pivoter l'imprimante photo de sorte que le bas du boîtier soit orienté vers le haut.

Utilisez un tournevis cruciforme n ° 2 pour retirer les trois vis de 5,65 mm sur le panneau inférieur du boîtier dans le sens antihoraire.

Faites pivoter l'appareil pour qu'il soit à nouveau en position verticale. Sous le panneau LCD se trouve une vis de 9,62 mm, dévissez à l'aide d'un tournevis cruciforme n°2.

Retirez le panneau arrière du boîtier en tirant directement vers l'arrière.

Faites pivoter l'imprimante photo de manière à ce que le panneau inférieur soit à nouveau orienté vers le haut. Soulevez maintenant le panneau inférieur du boîtier pour accéder à tous les composants internes.

Enfin, retirez le panneau latéral avec la porte de la cartouche d'encre en tenant le côté droit et en tirant vers l'arrière avec le côté gauche.

Retirez délicatement les composants internes de l'appareil en soulevant les composants internes et hors du boîtier.

Localisez le câble rouge et noir qui relie le ventilateur au haut de la carte mère.

Soigneusement, retirez le câble rouge et noir de la carte mère en tirant doucement afin d'isoler le ventilateur de refroidissement de l'appareil.

Localisez le ruban de données qui relie le panneau LCD à la carte mère.

Desserrez les attaches à côté du ruban en les éloignant soigneusement du support de ruban blanc.

Localisez les clips avec des fils multicolores qui relient la carte mère à l'unité d'impression.

Localisez le ruban blanc qui relie la carte mère à l'alimentation d'impression.

Déconnectez le ruban en tirant doucement le ruban loin de la carte mère.

La carte mère a changé d'orientation. Remarquez la nouvelle orientation basée sur le ruban de données blanc que nous avons supprimé à l'étape précédente.

Localisez le ruban de données noir qui relie la carte mère aux moteurs d'impression.

Déconnectez-le de la carte mère, en tirant délicatement le fil hors de la carte mère.

Dévissez maintenant les trois vis 7,89 mm (sens antihoraire) à l'aide d'un tournevis cruciforme n ° 1.

Une fois les vis et les rubans déconnectés, vous pouvez retirer la carte mère de l'unité d'impression.

Accédez au bas du boîtier supérieur avec une fine carte mère de panneau de commande horizontale fixée au bas.

Retirez le panneau avant.

Le boîtier supérieur Dell ne devrait plus avoir que deux côtés.

Repérez les quatre vis de 7,85 mm fixant la carte mère du panneau de commande au boîtier de la face supérieure.

Utilisez un tournevis cruciforme n° 1 pour retirer les quatre vis en surbrillance.

REMARQUE : Assurez-vous que le retrait de la plaque frontale est terminé.

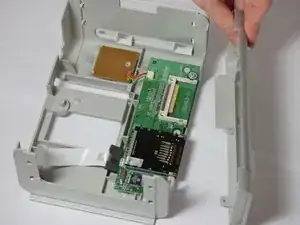

Soulevez doucement la carte mère du panneau de commande horizontal et la carte de l'interrupteur d'alimentation carré.

Détachez complètement la carte mère du boîtier du visage.

REMARQUE : laissez la commande de l'interrupteur d'alimentation connectée à la carte mère du panneau de commande principal.

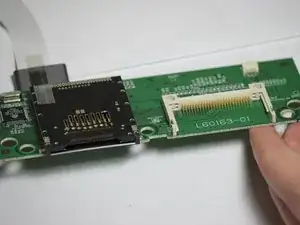

Localisez le ruban de données clair avec une pointe bleue qui relie le lecteur de carte mémoire à la carte mère du panneau de commande

Déconnectez le ruban de données et le lecteur de carte mémoire est maintenant séparé.
