Remplacement du loquet du Toshiba Satellite A205 S4697

Poussez l’ordinateur portable à l’endroit sur une surface plane et propre. Ouvrez l’ordinateur portable.

Repérez la bande juste au-dessus du clavier et repérez les encoches au-dessus des touches F1, F8 et Insert.

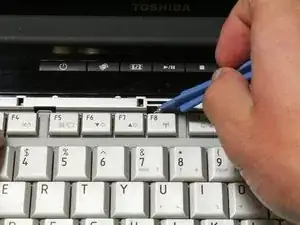

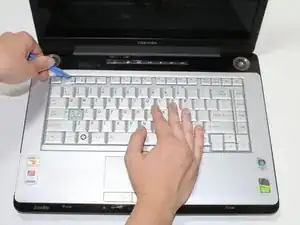

Détachez la bande en glissant votre outil d’ouverture en plastique entre les encoches dans l’ordre, et en soulevant vers le haut.

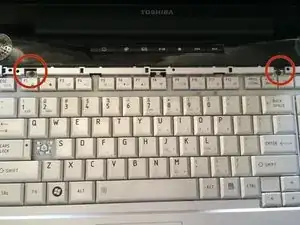

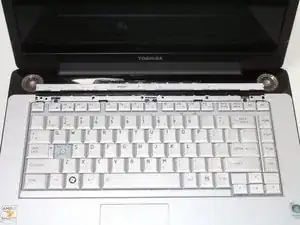

Repérez les deux vis cruciformes n° 1 de 2,3 mm en haut du clavier qui maintiennent le clavier au cadre qui est juste en dessous.

Retirez les vis.

Repérez l’attache au-dessus de la touche F8 qui passe par-dessus le clavier.

Sortez le clavier en le déplaçant vers l’écran puis en tirant vers le haut.

ATTENTION : ne le retirez pas complètement pour le moment. Il est toujours maintenu à l’ordinateur portable par une nappe de connexion.

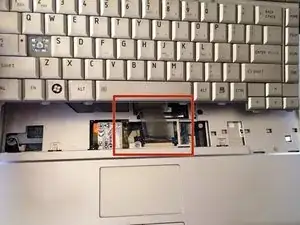

Trouvez la nappe de connexion qui relie le clavier à l’ordinateur portable. Repérez les deux extrémités noires des deux côtés du connecteur sur l'ordinateur portable.

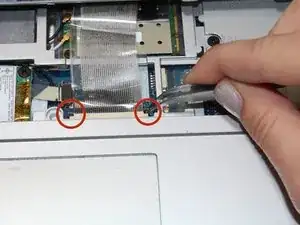

À l’aide d’une pincette de précision, poussez vers l’écran les extrémités noires des deux côtés du connecteur jusqu’à ce que la nappe puisse être retirée facilement.

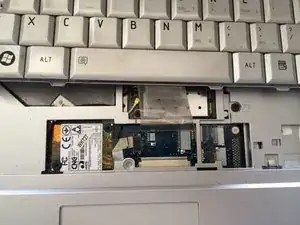

Retirez la nappe de connexion et retirez complètement le clavier.

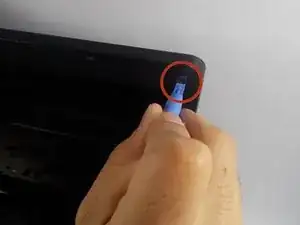

Commencez par retirer prudemment les cache-vis en caoutchouc situé dans chaque coin du cadre plastique de l’écran.

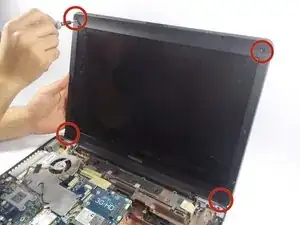

À l’aide d’un tournevis cruciforme, dévissez et retirez les vis situées directement sous les cache-vis. Rappelez-vous de garder une trace de l’emplacement de chaque vis qui sera retirée !

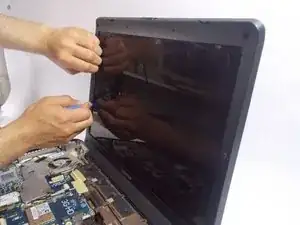

Une fois que les vis sont retirées, à l’aide d’un outil d’ouverture en plastique, détachez délicatement le cadre plastique de l’écran.

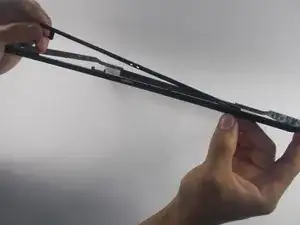

Puis, détachez prudemment le cadre de l’écran des caches charnières en plastique de l’écran.

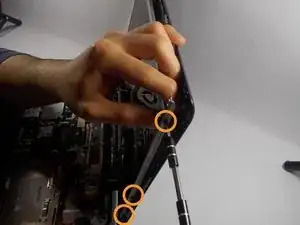

Enfin, repérez les six (6) vis situées de chaque côté de l’écran de l’ordinateur et retirez-les.

Déposez délicatement l’écran, face vers le bas, sur l’ordinateur portable.

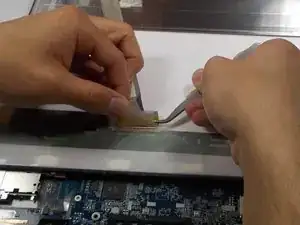

Décollez l’adhésif du câble qui relie l’écran à l’ordinateur portable, et débranchez le connecteur avec une pincette de précision en le tirant vers l’arrière.

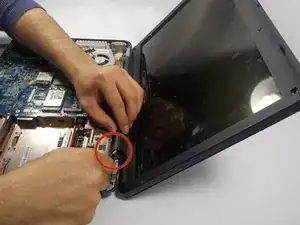

Débranchez le câble bleu près de la base de l’écran avec une pincette de précision, en le tirant bien droit vers l’extérieur.

Référez-vous au tutoriel de remplacement de l’écran du Toshiba Satellite pour retirer le cadre de l’écran.

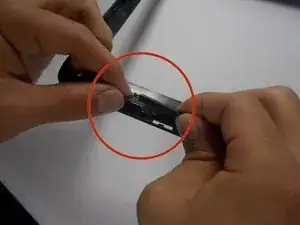

Puis, retirez le loquet avec une pincette de précision en pinçant délicatement l’arrière du loquet pour le détacher du cadre de l’écran.

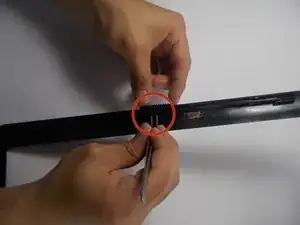

Repérez le ressort sur le bord intérieur du cadre. Il est situé du côté supérieur gauche du cadre de l’écran et il est relié au bras du loquet.

Retirez le ressort en le détachant prudemment du bras du loquet. Assurez-vous de ne pas perdre le ressort !

Maintenant, vous pouvez retirer le bras du loquet en le faisant glisser vers la gauche et en le sortant de son emplacement.

Puis, reliez le crochet du loquet au bras du loquet, et testez-le pour vous assurer qu’il coulisse bien et qu’il revient à sa place.
