Remplacement du mécanisme d'impression Canon Selphy CP1200

Rédigé par : W Sherer
  • Commentaires : 6
Remplacement du mécanisme d'impression Canon Selphy CP1200

Difficulté

Modérée

Étapes

12

Temps nécessaire

15 - 20 minutes

Introduction

Ce guide montre comment remplacer le mécanisme d'impression du Canon Selphy CP1200. Ce remplacement peut être nécessaire si le mécanisme d'impression est défectueux ou imprime des images de mauvaise qualité alors que d'autres composants de l'appareil fonctionnent et que le dépannage a échoué. Il s'agit également d'une étape préliminaire pour remplacer à la fois les câbles de la batterie et le ventilateur de refroidissement.

  1. HIBLwb6O3LYN6dHk

    • Dévissez les quatre vis d'angle PH000 de 6 mm.

    • Cela nécessitera un tournevis avec une tige longue et étroite.

  2. ENUas2kHYGUiDvWS

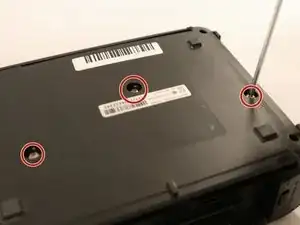

    • Dévissez les trois vis PH1 de 4 mm au bas de l'imprimante.

  3. CZuJBjccIJRAlPLL

    • Soulevez doucement le haut du boîtier depuis l'avant ou l'arrière.

    • Un outil d'ouverture en plastique peut aider.

    • Soyez prudent lorsque vous soulevez l'assemblage supérieur car il est attaché à la carte mère à ce stade.

  4. 1NAAOyALXaTHLXG1

    • En gardant l'assemblage supérieur élevé, détachez les câbles plats reliant l'écran LCD et les boutons à la carte mère de la carte mère.

    • En gardant l'assemblage supérieur élevé, détachez les câbles plats reliant l'écran LCD et les boutons à la carte mère de la carte mère.

    • L'assemblage supérieur, contenant à la fois l'écran LCD et les boutons, sera désormais entièrement libre

    I have one but the lcd have Been broken can you give me the number of the lcd please

    Mrgames-kw -

  5. CrrYZVPdJKB2J5tl

    • Détachez le câble du ventilateur de la carte mère.

    Bonjour,

    Pourriez vous me dire sur quel site acheter la carte mère de remplacement ?

    Merci d'avance

    Stéphanie Possetto -

  6. J36KmuOyMcKDhED5

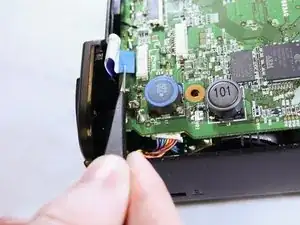

    • Détachez le câble ruban menant au port d'entrée CC et aux fils de la batterie.

    • Des pincettes peuvent être utiles.

  7. Yytwc1RL5pZrggZj

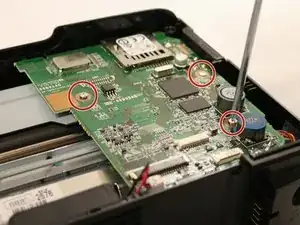

    • Dévissez les trois vis PH000 de 3 mm de la carte mère.

    As at this point the whole printmechanism-motherboard assembly is already loose in the case, you can also consider taking out the whole thing completely before removing these screws. It is much easier to remove the cables at the bottom when you have a bit more space. You have to bend the plastic case a bit so the USB ports are free, but other than that you should have not have a problem.

    (do step 10 first though, if possible)

    Joffrey Wallaart -

  8. QbxVcWLHAoIcLHwo

    • Débranchez les câbles groupés menant au mécanisme d'impression.

  9. LeABdWCKYPuqBwOC

    • Soulevez doucement la carte mère et détachez les nappes menant au mécanisme d'impression.

    • Les pincettes peuvent être utiles en raison de l'espace limité.

  10. mVk4KLBhdG3KuUT4
    mVk4KLBhdG3KuUT4
    kOBb2WNgdlJ11YFJ

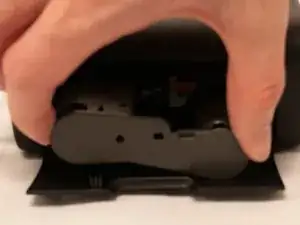

    • Ouvrez la porte latérale et appuyez sur le déclencheur de la cartouche d'encre.

    • Faites glisser et retirez la cartouche d'encre.

  11. CyIJYaOS3wGJtmI2

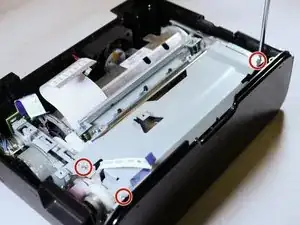

    • Dévissez les trois vis PH000 de 3mm fixant la plaque métallique au mécanisme d'impression.

  12. AdDhiY41Hx5WCrdT

    • Soulevez le mécanisme d'impression du boîtier de l'imprimante.

    Where to buy print mathematical mechanism part…please help…sir

    sunil maurya -

    When I re-assembled the printer, I found it easier to assemble the motherboard and printing unit outside of the case and then putting that assembly back in the case in one go. This gives a lot more room to reinsert the flat cables. (my unit was a CP1300 though, but I think they are identical)

    Other than that, great guide. Thanks for posting!

    Joffrey Wallaart -

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
