Remplacement du module NFC RFID du Flipper Zero

Rédigé par : Sebastian
  • Commentaires : 3
Remplacement du module NFC RFID du Flipper Zero

Difficulté

Modérée

Étapes

8

Temps nécessaire

5 minutes

Introduction

Le Flipper Zero est un appareil multifonction polyvalent qui est largement utilisé pour hacker du matériel, faire du prototypage électronique, et faire des tests de sécurité. L’une de ses caractéristiques les plus utiles est son module NFC RFID, qui permet aux utilisateurs d’interagir avec les appareils RFID telles que les systèmes de contrôle d’accès, les tags NFC, et les cartes à puce. Cependant, avec le temps, le module NFC RFID de votre Flipper Zero peut être endommagé ou diffusé, ce qui peut provoquer des dysfonctionnements de la fonctionnalité RFID.

Si vous rencontrez des problèmes avec le module NFC RFID de votre Flipper Zero, ne vous en faites pas. Remplacer le module NFC RFID est une tâche facile qui peut être faite avec peu d’outils et quelques connaissances de base. Dans ce tutoriel, nous vous guiderons tout au long des étapes de remplacement du module NFC RFID de votre Flipper Zero, afin que vous puissiez continuer à utiliser cet appareil puissant pour tous vos besoins en matière de RFID.

  1. Allez dans <strong>Main Menu</strong> &gt; <strong>Settings</strong> &gt; <strong>Power</strong>.

    • Allez dans Main Menu > Settings > Power.

    • Sélectionnez Power OFF.

    • Alternativement, vous pouvez appuyer et maintenir le bouton Retour pendant environ 10 secondes.

    • Confirmez en appuyant sur le bouton Droit

  2. raJt3Q3A3mUaV6Jl

    • Éjectez la carte micro SD en appuyant dessus avec vos ongles.

    ifixit PH1 is too big do not buy

    Aeris (AZ) -

  3. fMudNYEZuGtPmk2j

    • Utilisez un tournevis PH1 pour dévisser les quatre longues vis qui maintiennent la partie inférieure du boîtier.

    • Soyez prudents, l'empreinte des vis est facile à abîmer.

  4. YV2JCfLXowDYIEOA
    YV2JCfLXowDYIEOA
    UDeOVehahANEQROx
    XVOGkVrhAaGcRyhx

    • Appuyez des deux côtés au milieu de la partie supérieure du boîtier, un par un, pour détacher les attaches qui maintiennent la partie inférieure du boîtier.

    • Une fois que les attaches sont détachées, vous pouvez retirer la partie inférieure du boîtier.

  5. OVhXKXO5No3kMCUF
    OVhXKXO5No3kMCUF
    cq65MmxLuSRKokd5

    • Utilisez un tournevis PH0 pour dévisser les deux vis courtes qui maintiennent ensemble le châssis et la partie supérieure du boîtier.

    • Une fois que les vis sont retirées, séparez le châssis de la partie supérieure du boîtier.

    the upper one is "long"

    Facu -

  6. GRUiEVAAlCyKXC5H

    • Débranchez la batterie en faisant levier avec précaution sur le connecteur à l'aide d'un Spudger et en tirant dessus.

  7. FMt6M2X52rAub1Bu
    FMt6M2X52rAub1Bu
    ZaHM5JhV1IQ1XTDS

    • Débranchez la large nappe de la carte électronique. Utilisez un médiator en plastique pour soulever le clapet de verrouillage afin de desserrer les connecteurs.

    • Une fois que les connecteurs sont desserrés, tirez délicatement la nappe hors du connecteur.

  8. ehnY1T4BTQUrHGDT
    ehnY1T4BTQUrHGDT
    5nI2s3PssHWhTEEr

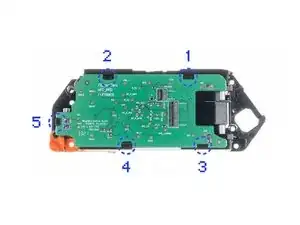

    • Pour retirer le module NFC RFID, libéré le des attaches dans la séquence illustrée en appuyant sur les bords du support près de chaque attache.

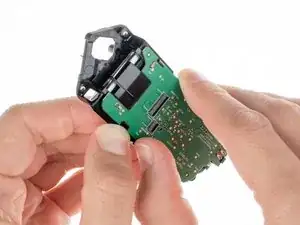

    • Soulevez délicatement le module NFC RFID de son support une fois que toutes les attaches sont détachées.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l’ordre inverse.

Amenez votre e-déchet à un recycleur certifié R2 ou e-Stewards.
