Remplacement du module de mémoire de données iodyne Pro

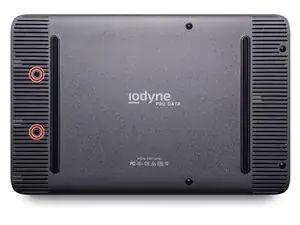

Assurez-vous que Pro Data est déconnecté de l'alimentation et du Thunderbolt, puis placez-le à l'envers sur un tapis antistatique ou une surface plane avec une protection appropriée contre les décharges électrostatiques, comme un bracelet antistatique.

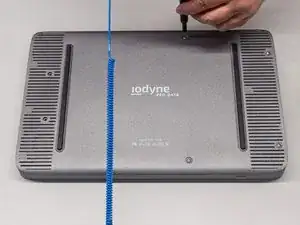

À l'aide d'un tournevis cruciforme n° 2, retirez les deux vis fixant le panneau de service en place.

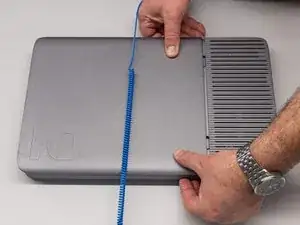

Retournez Pro Data vers le haut. Saisissez le châssis par les côtés longs et poussez légèrement le panneau de service vers le bas et à l'écart de l'évent. Il doit glisser d'environ 5 mm ou 0,2" avant de s'arrêter.

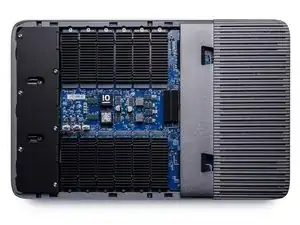

Saisissez le panneau de service par le bord gauche et soulevez-le d'environ 30°, en délogeant ses languettes de l'évent, puis retirez-le pour révéler l'intérieur du châssis.

Retirez les quatre cache-vis et placez-les à l'envers sur une surface propre pour une application ultérieure lors du remontage.

Dévissez les quatre vis Torx T4 révélées sous les pieds en caoutchouc.

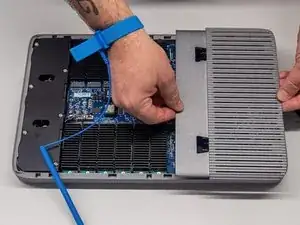

Saisissez Pro Data autour du panneau de ventilation pour l'empêcher de tomber et retournez le châssis à l'endroit.

Retirez le panneau de ventilation en le soulevant directement pour le déloger du renfort.

Desserrez progressivement les deux vis à ressort à l'aide d'un tournevis à tête plate de 3 mm, en veillant à ne pas laisser le pilote glisser et endommager les autres composants de la carte mère. Ces vis sont conservées avec le dissipateur thermique lors de son retrait.

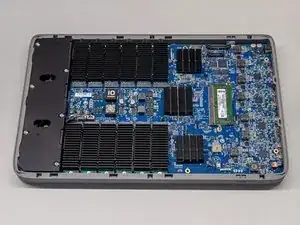

Retirez délicatement le dissipateur thermique de sa prise en le soulevant directement, révélant le module de mémoire en dessous.

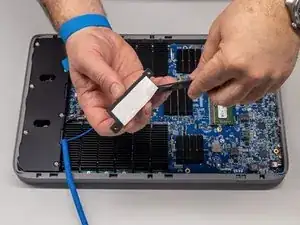

À l'aide d'un spudger ou d'un outil non métallique, retirez le tampon thermique du dissipateur thermique. Remplacez-le par le tampon thermique de 1,5 mm fourni avec le kit de module de mémoire de remplacement.

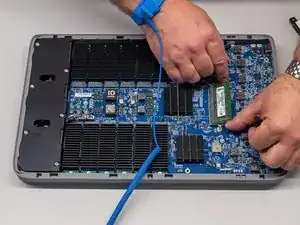

Poussez les deux clips de fixation loin du module de mémoire pour lui permettre de se redresser en biais.

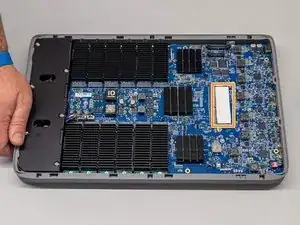

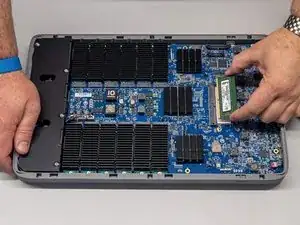

Retirez délicatement le module de mémoire en saisissant les deux côtés courts et en le tirant de sa prise en biais. Cela révélera un deuxième pad thermique attaché à la carte mère.

À l'aide d'un spudger ou d'un outil non métallique, retirez le tampon thermique de la carte mère. Remplacez-le par le tampon thermique de 2 mm fourni avec le kit de module de mémoire de remplacement.
