Introduction
Si vous constatez que votre scanner émet des bruits étranges ou ne fonctionne toujours pas correctement, le moteur est peut-être bloqué ou doit être remplacé. Ce guide vous aidera à retirer le moteur du boîtier intérieur.
Outils
-
-

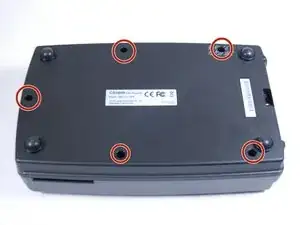

Pour commencer, ouvrez l'appareil en retirant les vis 5,5mm x 9mm, avec un tournevis cruciforme J1.
-
-
-

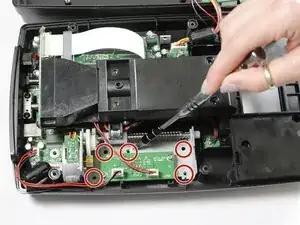

Ensuite, retirez les 5 vis de 9 mm x 5 mm des points encerclés avec un tournevis cruciforme J1.
-
-
-

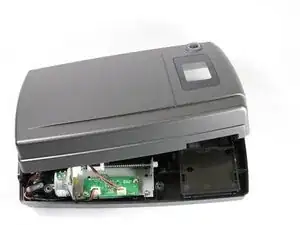

Une fois les vis retirées, soulevez délicatement le carter du moteur hors de l'appareil.
-

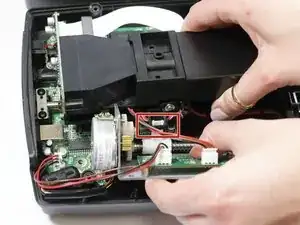

La pièce en plastique entourée fait office de pince, soulevez le boîtier vers le haut et vers vous pour détacher le boîtier.
-
-
-

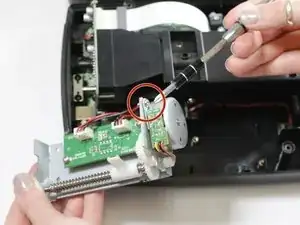

Maintenant, avec le boîtier du moteur en main, retirez les deux vis et rondelles de 9 mm x 5 mm en haut du boîtier du moteur à l'aide d'un tournevis J1.
-
Retirez doucement le moteur du boîtier pour exposer les fils.
-
-
-

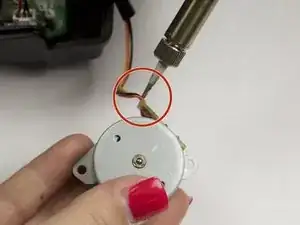

Dessoudez soigneusement les fils de leur point de contact sur le circuit imprimé.
-
Vous avez maintenant retiré le moteur avec succès !
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
