Introduction
Lorsqu'aucun papier n'est distribué par votre imprimante, cela suffit à vous rendre fou. Si cela vous rend fou, le moteur du rouleau de papier n'entraîne peut-être rien du tout. Économisez le stress et suivez ce guide pour remplacer le moteur du rouleau de papier.
-
-
Retirez les deux vis de 13 mm situées à l'arrière de l'imprimante à l'aide d'un tournevis avec l'embout torx T10 (en forme d'étoile).
-
-
-
A l'avant de l'imprimante, ouvrez le bac d'où sort le papier et retirez les deux vis de 13 mm situées sous le dessus de l'imprimante.
-
-
-
Avec l'avant de l'imprimante face à vous, soulevez et soulevez le côté gauche du panneau (comme si vous ouvriez un livre à l'envers) jusqu'à ce qu'il se détache du clip sur le côté droit du panneau.
-
-
-
Localisez et retirez les deux connecteurs à ruban plat qui relient la carte de circuit imprimé aux autres composants de l'imprimante.
-
-
-
Localisez et retirez les trois connecteurs de fils multicolores qui relient la carte de circuit imprimé aux autres composants de l'imprimante.
-
-
-
Retirez les deux vis supérieures de 13 mm à l'aide d'un tournevis avec l'embout torx T10.
-
Retirez la vis inférieure de 9 mm à l'aide d'un tournevis avec l'embout torx T10 et retirez la carte de circuit imprimé du port de prise.
-
-
-
Localisez le capteur de contrôle du papier.
-
Localisez et débranchez le connecteur qui relie la carte du capteur à la carte de circuit imprimé principale.
-
-
-

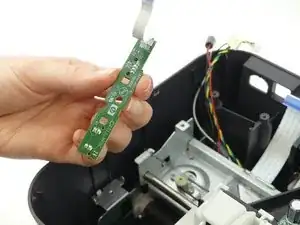

Localisez et retirez la vis de 8 mm avec un tournevis et l'embout torx T10, puis retirez la carte du capteur de contrôle du papier.
-
-
-
Retirez les deux vis de 13 mm avec le tournevis et un embout torx T10.
-
Retirez la vis de 9 mm avec le tournevis et un embout torx T10.
-
-
-
Retirez les deux vis de 5 mm qui maintiennent le moteur en place.
-
Retirez la courroie de l'engrenage du moteur rond, puis retirez le moteur du chariot d'encre.
-
-
-
Retirez les deux vis de 13 mm qui maintiennent le cadre du moteur du rouleau de papier en place.
-
-
-
Soulevez suffisamment le bras du rouleau et le châssis du moteur pour atteindre la courroie et les vis du moteur.
-
Dévissez la vis supérieure de 4 mm qui maintient le moteur dans le cadre métallique. Cela permet au moteur de glisser suffisamment pour desserrer la courroie.
-
Retirez la courroie de l'engrenage du moteur.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
