Remplacement du panneau LCD de l'imprimante photo Dell 540

Rédigé par : Ashley Lopez
  • Commentaires : 0
Remplacement du panneau LCD de l'imprimante photo Dell 540

Difficulté

Facile

Étapes

13

Temps nécessaire

15 minutes

Introduction

  1. qlhZnejQWaQq4oVB

    • Faites pivoter l'imprimante photo de sorte que le bas du boîtier soit orienté vers le haut.

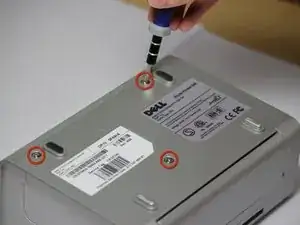

  2. wyPshaD6UZRgFDmN

    • Utilisez un tournevis cruciforme n ° 2 pour retirer les trois vis de 5,65 mm sur le panneau inférieur du boîtier dans le sens antihoraire.

  3. TWwLQsvOP2YA1CMO

    • Faites pivoter l'appareil pour qu'il soit à nouveau en position verticale. Sous le panneau LCD se trouve une vis de 9,62 mm, dévissez à l'aide d'un tournevis cruciforme n°2.

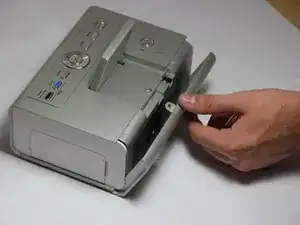

  4. 3ShuMJTGnmtZHbox

    • Retirez le panneau arrière du boîtier en tirant directement vers l'arrière.

    • Une certaine force appliquée avec soin peut être nécessaire pour retirer cette pièce.

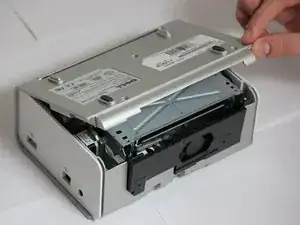

  5. kUQNFLWdJlWcyDMl

    • Faites pivoter l'imprimante photo de manière à ce que le panneau inférieur soit à nouveau orienté vers le haut. Soulevez maintenant le panneau inférieur du boîtier pour accéder à tous les composants internes.

  6. Q2UORBK5M1TwFMuB

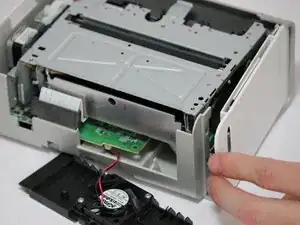

    Q2UORBK5M1TwFMuB

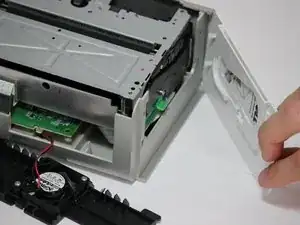

    Cy4ysEqkbelNfVxJ

    • Enfin, retirez le panneau latéral avec la porte de la cartouche d'encre en tenant le côté droit et en tirant vers l'arrière avec le côté gauche.

    • Avertir! Le panneau latéral est maintenu par des languettes ; ne les cassez pas.

  7. kTw2wsJgaHCq6MPZ

    • Retirez délicatement les composants internes de l'appareil en soulevant les composants internes et hors du boîtier.

  8. eKtOWWsGGRNHrVyU

    • Localisez le câble rouge et noir qui relie le ventilateur au haut de la carte mère.

  9. st2VnwPkaxNK5lyi

    • Soigneusement, retirez le câble rouge et noir de la carte mère en tirant doucement afin d'isoler le ventilateur de refroidissement de l'appareil.

  10. 6MF1dQ4TSOFFcS6R

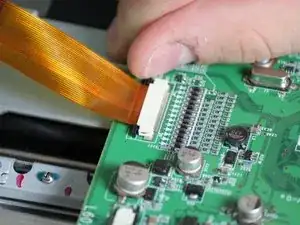

    • Localisez le ruban de données qui relie le panneau LCD à la carte mère.

    • Déclipsez délicatement la nappe de la carte mère.

    • Séparez le capot supérieur de la base inférieure et retournez-le vers le haut afin que le panneau LCD soit orienté vers le haut pour l'étape suivante

  11. fF4sKDERDxgFBOTR

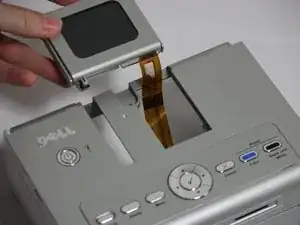

    fF4sKDERDxgFBOTR
    RWqnKHZuQLKcA22x

    • Faites glisser le panneau LCD hors du boîtier de l'imprimante.

    • Tenez le bas du panneau LCD et soulevez l'écran à 70 degrés. Réglez l'écran face vers le bas pour l'étape suivante

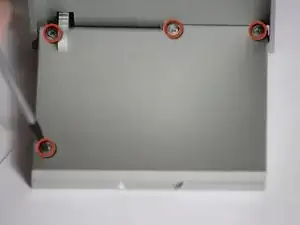

  12. KiitYHDNyCnDjOBg

    • Utilisez un tournevis cruciforme 00 pour retirer les quatre vis de 5,4 mm derrière l'emplacement de l'écran LCD.

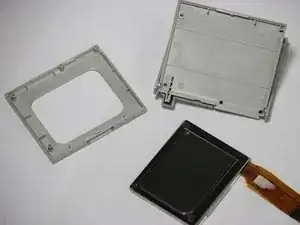

  13. 64RXwbOpRJYQ2Dv6

    • Vous pouvez maintenant séparer les pièces individuelles les unes des autres, permettant à l'écran d'être accessible pour le remplacement.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
