Remplacement du panneau supérieur du boîtier intérieur de la Xbox One S

Rédigé par : Andrew
  • Commentaires : 15
Remplacement du panneau supérieur du boîtier intérieur de la Xbox One S

Difficulté

Facile

Étapes

7

Temps nécessaire

30 secondes

Introduction

Ce tutoriel vous montrera comment retirer le panneau supérieur du boîtier intérieur de la Xbox One S. C'est nécessaire pour retirer le disque dur, le lecteur de disque, le dissipateur thermique/ventilateur, la carte mère ou le bloc d'alimentation.

  1. AQtIBB1ZGqHTvNg4

    • Retournez la Xbox One S pour que le dessous soit au-dessus.

  2. cI432T5plYCpwsEg

    • Commencez par travailler sur l'arrière du boîtier, là où est situé le sticker de garantie. Insérez un outil d'ouverture en plastique dans l'espace entre le bas du boîtier et le côté supérieur avec la grille. Puis trouvez les clips entre les deux qui maintiennent le boîtier en place.

    • Avec l'outil d'ouverture en plastique, désenclenchez les clips. La meilleure méthode est de faire levier sur le boîtier noir, vers le haut.

    • Vous entendrez des clics à mesure que vous ouvrirez le boîtier. Il peut être assez ardu de retirer la partie basse du boîtier.

    • Il est possible que les clips cassent lorsque vous retirerez la partie inférieur du boîtier.

    • Nous recommandons de commencer par le derrière, à l'endroit du sticker de garantie. Faites levier le long du bord de derrière jusqu'à libérer tous les clips. De là, faites chaque côté. Lorsque 3 côtés sont libres, commencez devant à l'opposé du bouton de synchronisation. Faites attention et prenez votre temps, et tout devrait se séparer sans casse.

    Be careful not to damage the pairing button on this part

    David -

    Important!!

    You've to start from the back corner where is the information label, because there is a main clip behind a warranty sticker

    Cristian Ramirez -

    They should add this to the guide! I didnt know that, and did some minor damage to the bottom piece where that main clip is.

    I dont mind because it's my own Xbox, but what if it belonged to a customer?

    Charles Jackson -

    They should add this to the guide! I didnt know that, and did some minor damage to the bottom piece where that main clip is.

    I dont mind because it's my own Xbox, but what if it belonged to a customer?

    💯% same opinion!

    profnussecke42o -

    This was hard! I tried using plastic pry tools, but they did not work. A metal tool did, but make sure to watch a video or two, to see what you actually are dealing with. After the videos it went quite smoothly.

    Peterdk -

    I legitimately cannot open the case where the warranty sticker is, ive tried everything, im resorting to a fork to try and open this

    Sohail ツShah -

    nothing is moving... not sure what I am doing wrong but I can't feel any clips anywhere. I'm genuinely scared to break something.

    bumpsy -

    undid all the clips on the back and nothing moves more than a few millimeters... is there actually a good guide out there that doesn't promote breaking plastic?

    bumpsy -

  3. DGFtVxEdoZKRdLMd

    • Une fois que tous les clips sont ouverts, enlevez la partie inférieure du boîtier.

  4. GeIOPswgPOYsuGeJ
    GeIOPswgPOYsuGeJ
    uITOYPJDbxUgf4Lc

    • Avec un tournevis Torx T10, retirez les six vis vertes de 50 mm de long du boîtier métallique, numérotées de F1 à F6.

    My F3 isn't coming out. The screwdriver isn't sitting tight like it is for the other ones. Any idea on how to fix that?

    ben mccord -

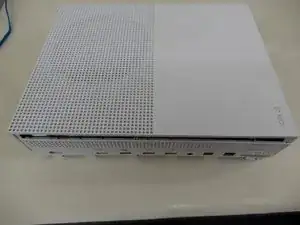

  5. 3AbSAfsoTxUrMeTi
    3AbSAfsoTxUrMeTi
    wudY36aHJeyT6WjV

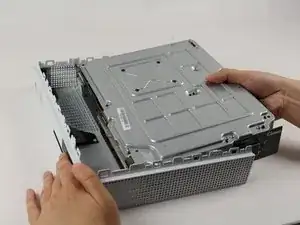

    • Séparez doucement le boîtier intérieur du boîtier blanc en utilisant la méthode appropriée.

    • Soulevez les côtés en plastique blanc à l'arrière en les écartant vers l'extérieur afin de les détacher du blindage E/S en plastique.

    Essential tip: be sure to slide the metal housing backward, away from the from of the case as pictured above, rather than upward. If not, you can easily break off the teeny momentary switches on the IR blaster board!

    Mark Ross -

    “appropriate method is not descriptive like Mr. Ross’s comment. The original poster should edit the description to ensure people do in fact remove the box from the case appropriately. I would also add arrows to the picture.

    Ryan A -

    ____________⬆️

    ↖️Yes! I see it the same way!↗️

    ⬅️Arrows are always a good thing!➡️

    ↙️Can't do anything wrong with them! ↘️

    ____________⬇️

    😅😅

    profnussecke42o -

    I didn't realize that metal ribbon was connecting the case to the console and I yanked it w out realizing it was there. How o I get a replacement?

    Jerianna Mike -

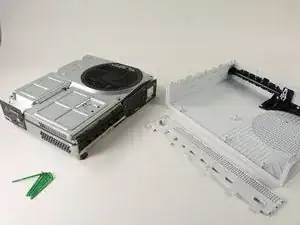

  6. IIrck1QmH5CfYc1k

    • Retournez le boîtier intérieur pour que le ventilateur se retrouve au-dessus.

  7. 4PBmHOYGGLW51Ecb

    • Pour accéder aux composants situés dans le boîtier, libérez le panneau supérieur en le soulevant simplement. Il ne devrait pas résister.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
