Introduction
Le port d'accessoires USB permet aux utilisateurs de connecter d'autres appareils tels que des claviers, des souris ou des clés USB à la Cintiq et aux ordinateurs connectés. Le port peut être endommagé et cesser de fonctionner avec une utilisation prolongée. Ce guide vous montre comment remplacer le port accessoire. Vous avez besoin de compétences de base en soudure et d'un kit de soudure pour ce guide de remplacement. iFixit a un guide de soudure que vous pouvez trouver ici.
-
-
Débranchez tous les câbles des ports USB, d'alimentation, d'affichage ou DVI-D en saisissant le cordon par le connecteur et en tirant tout droit hors du port.
-
-
-
Placez l'écran de l'appareil sur une surface plane.
-
Retirez huit vis Phillips #2 de 10 mm (quatre sur chaque pied du support) en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
-
-
Soulevez le support et éloignez-le du reste de l'appareil afin que les pieds se séparent de la plaque de montage.
-
-
-
Retirez dix-huit vis Phillips #1 de 10,2 mm du périmètre du panneau arrière en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
Retirez une vis Phillips #1 de 11,9 mm du centre du panneau arrière.
-
Retirez deux vis Phillips #1 de 10,2 mm sous les panneaux à charnière dans les coins inférieurs droit et gauche.
-
-
-
Soulevez le panneau arrière par un coin et insérez un outil d'ouverture en plastique dans l'espace.
-
Faites glisser l'outil le long de l'espace autour du périmètre de l'appareil tout en le soulevant pour déverrouiller le panneau arrière.
-

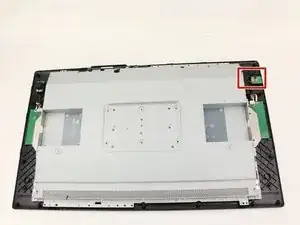

Retirez le panneau en le soulevant et en le retirant de l'appareil.
-
-
-

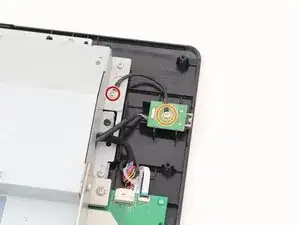

Retirez une vis Phillips n ° 2 de 8 mm en tournant le tournevis dans le sens antihoraire
-
Retirez une vis Phillips #2 de 9,9 mm en tournant le tournevis dans le sens antihoraire.
-
-
-

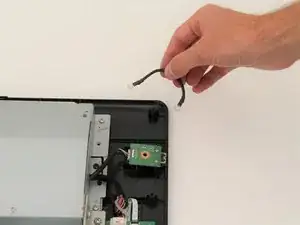

Retirez le fil de mise à la terre noir en le soulevant.
-

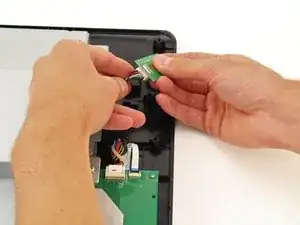

Retirez la carte du port USB en pinçant le câblage près du connecteur et en tirant doucement.
-
-
-
Retirez le port USB en faisant fondre les connexions soudées avec un fer à souder, puis en retirant le port de la carte.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
