Remplacement du port d'alimentation de la Wacom Cintiq 24HD

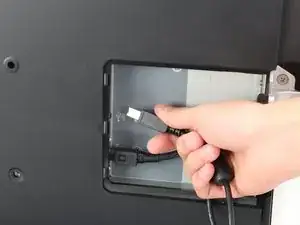

Débranchez tous les câbles des ports USB, d'alimentation, d'affichage ou DVI-D en saisissant le cordon par le connecteur et en tirant tout droit hors du port.

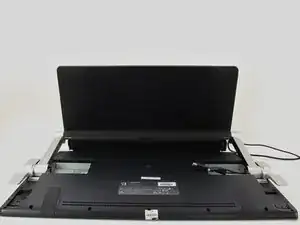

Placez l'écran de l'appareil sur une surface plane.

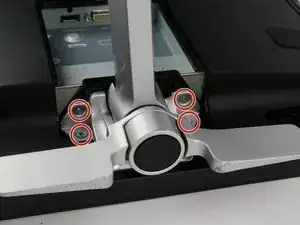

Retirez huit vis Phillips #2 de 10 mm (quatre sur chaque pied du support) en tournant le tournevis dans le sens inverse des aiguilles d'une montre.

Soulevez le support et éloignez-le du reste de l'appareil afin que les pieds se séparent de la plaque de montage.

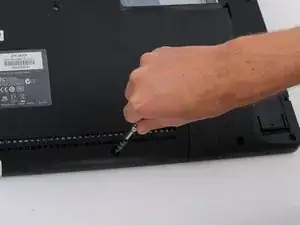

Retirez dix-huit vis Phillips #1 de 10,2 mm du périmètre du panneau arrière en tournant le tournevis dans le sens inverse des aiguilles d'une montre.

Retirez une vis Phillips #1 de 11,9 mm du centre du panneau arrière.

Retirez deux vis Phillips #1 de 10,2 mm sous les panneaux à charnière dans les coins inférieurs droit et gauche.

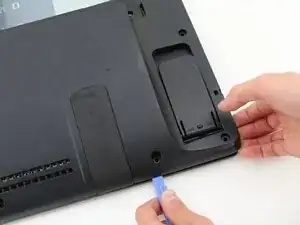

Soulevez le panneau arrière par un coin et insérez un outil d'ouverture en plastique dans l'espace.

Faites glisser l'outil le long de l'espace autour du périmètre de l'appareil tout en le soulevant pour déverrouiller le panneau arrière.

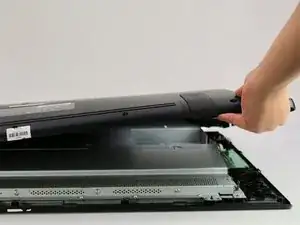

Retirez le panneau en le soulevant et en le retirant de l'appareil.

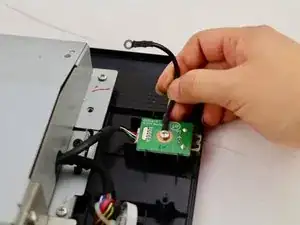

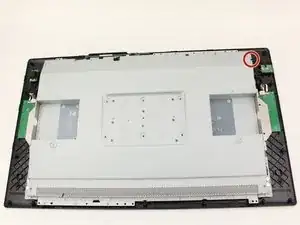

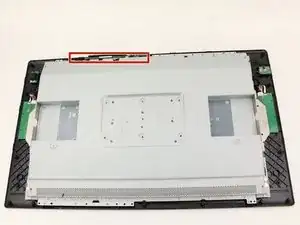

Détachez le petit fil noir reliant la plaque métallique arrière au port vidéo USB en retirant la vis Phillips #2 de 8 mm de la plaque métallique arrière et en tournant le tournevis dans le sens antihoraire.

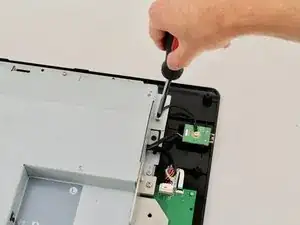

Retirez les deux vis cruciformes #2 de 8 mm de la plaque de bouton en métal en tournant le tournevis dans le sens antihoraire.

Retirez la plaque métallique du bouton de la plaque métallique arrière.

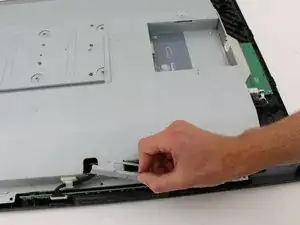

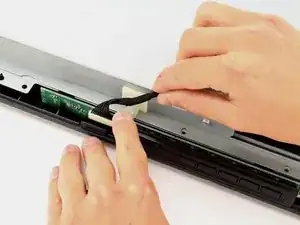

Retirez les fils des boutons du clip de support en appuyant sur le clip.

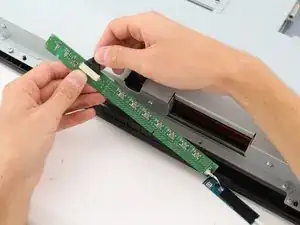

Détachez les fils des boutons de la carte des boutons en tirant les fils des boutons hors de la carte.

Replacez la carte des boutons dans l'appareil.

Retirez les huit (quatre sur chaque plaque) vis Phillips #2 de 10,2 mm avec rondelles de blocage des plaques de montage métalliques en tournant le tournevis dans le sens antihoraire.

Retirez les deux plaques de montage métalliques.

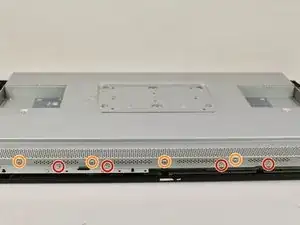

Retirez les seize vis Phillips #2 de 8 mm avec brides du côté horizontal de la plaque en tournant le tournevis dans le sens antihoraire.

Retirez les dix vis Phillips n ° 2 de 8 mm avec brides des côtés verticaux de la plaque en tournant le tournevis dans le sens antihoraire.

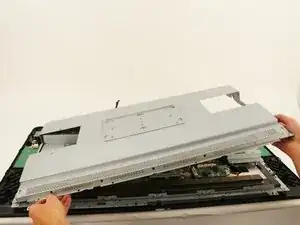

Retirez la plaque métallique arrière en soulevant le long d'un bord , puis en soulevant la plaque et en l'éloignant de l'appareil.

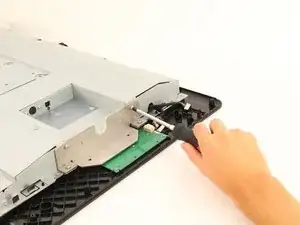

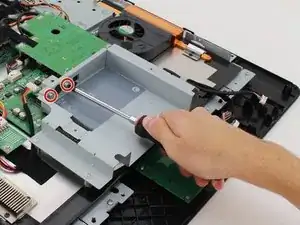

Retirez les deux vis Phillips n ° 2 de 7,8 mm du panneau arrière droit connecté au port d'alimentation en tournant le tournevis dans le sens antihoraire.

Soulevez le port d'alimentation et la carte fille attachée hors de l'appareil.

Retirez les fils de la carte fille.

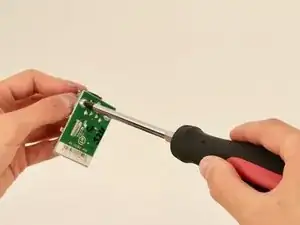

Retirez les deux vis cruciformes n ° 2 de 8 mm de la carte fille en tournant le tournevis dans le sens antihoraire.

Détachez le couvercle métallique du port d'alimentation.

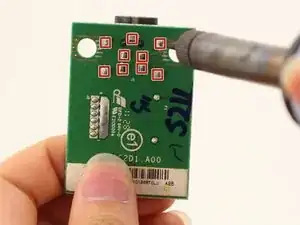

Dessoudez les connexions des connexions du port d'alimentation à l'aide d'un fer à souder.

Retirez le port d'alimentation de la carte fille en le soulevant.
