Introduction
Le port de charge est utilisé pour charger le LifePrint 3x4.5 et est un composant de travail essentiel de l'imprimante. Le port est un port micro usb c.
-
-
Placez une main sur le capot supérieur et une main sur la partie inférieure de LifePrint.
-
Tout en ayant le logo LP sur l'imprimante face à vous, éloignez le capot supérieur de vous jusqu'à ce qu'il ne puisse plus être glissé plus loin.
-
Tirez le couvercle avec le logo LP vers le haut pour le séparer du reste de l'imprimante.
-
-
-
À l'aide d'un tournevis cruciforme #0, retirez les quatre vis de 15 mm reliant les deux parties de l'imprimante.
-
Utilisez un outil pour ouvrir afin de retirer le boîtier intérieur de l'imprimante.
-
-
-
Retirez les cinq vis cruciformes #0 du bord extérieur de la carte mère indiqué par la couleur cuivre entourant le logement des vis.
-
-
-

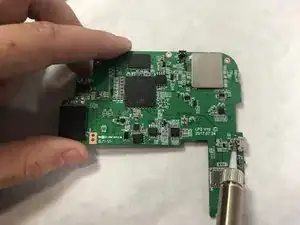

Utilisez un fer à souder pour chauffer les joints de soudure entourant le port qui relie l'appareil à la carte de circuit imprimé.
-
Une fois la soudure chauffée, utilisez la mèche à dessouder pour absorber la soudure qui maintient la prise sur le circuit imprimé.
-
Une fois la soudure retirée, utilisez la pince à épiler pour retirer le port du circuit imprimé.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
