Le port vidéo USB de la Wacom Cintiq 24HD vous permet de connecter l'appareil à n'importe quel ordinateur doté d'un connecteur USB. Une utilisation prolongée peut endommager ou rendre le port vidéo non fonctionnel. Ce guide vous montrera comment remplacer le port USB. Vous avez besoin de compétences de base en soudure et d'un kit de soudure pour ce guide de remplacement. iFixit a un guide de soudure que vous pouvez trouver ici.
-
-
Débranchez tous les câbles des ports USB, d'alimentation, d'affichage ou DVI-D en saisissant le cordon par le connecteur et en tirant tout droit hors du port.
-
-
-
Placez l'écran de l'appareil sur une surface plane.
-
Retirez huit vis Phillips #2 de 10 mm (quatre sur chaque pied du support) en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
-
-
Soulevez le support et éloignez-le du reste de l'appareil afin que les pieds se séparent de la plaque de montage.
-
-
-
Retirez dix-huit vis Phillips #1 de 10,2 mm du périmètre du panneau arrière en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
Retirez une vis Phillips #1 de 11,9 mm du centre du panneau arrière.
-
Retirez deux vis Phillips #1 de 10,2 mm sous les panneaux à charnière dans les coins inférieurs droit et gauche.
-
-
-
Soulevez le panneau arrière par un coin et insérez un outil d'ouverture en plastique dans l'espace.
-
Faites glisser l'outil le long de l'espace autour du périmètre de l'appareil tout en le soulevant pour déverrouiller le panneau arrière.
-
Retirez le panneau en le soulevant et en le retirant de l'appareil.
-
-
-
Détachez le petit fil noir reliant la plaque métallique arrière au port vidéo USB en retirant la vis Phillips #2 de 8 mm de la plaque métallique arrière et en tournant le tournevis dans le sens antihoraire.
-
-
-
Retirez les deux vis cruciformes #2 de 8 mm de la plaque de bouton en métal en tournant le tournevis dans le sens antihoraire.
-
Retirez la plaque métallique du bouton de la plaque métallique arrière.
-
-
-
Retirez les fils des boutons du clip de support en appuyant sur le clip.
-
Détachez les fils des boutons de la carte des boutons en tirant les fils des boutons hors de la carte.
-
Replacez la carte des boutons dans l'appareil.
-
-
-
Retirez les huit (quatre sur chaque plaque) vis Phillips #2 de 10,2 mm avec rondelles de blocage des plaques de montage métalliques en tournant le tournevis dans le sens antihoraire.
-
Retirez les deux plaques de montage métalliques.
-
-
-
Retirez les seize vis Phillips #2 de 8 mm avec brides du côté horizontal de la plaque en tournant le tournevis dans le sens antihoraire.
-
Retirez les dix vis Phillips n ° 2 de 8 mm avec brides des côtés verticaux de la plaque en tournant le tournevis dans le sens antihoraire.
-
-
-
Retirez la plaque métallique arrière en soulevant le long d'un bord , puis en soulevant la plaque et en l'éloignant de l'appareil.
-
-
-

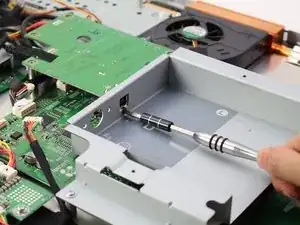

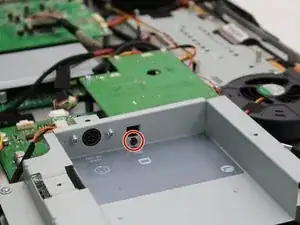

Retirez la vis Phillips #1 de 6,8 mm en tournant le tournevis dans le sens inverse des aiguilles d'une montre.
-
-
-
Retirez les quatre vis Phillips n ° 1 de 8 mm avec brides en tournant le tournevis dans le sens antihoraire.
-
-
-

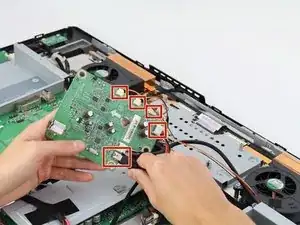

Retirez les cinq câbles connectés à la carte USB en pinçant près du connecteur et en tirant les câbles tout droit.
-
Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
