Remplacement du réservoir du Shark Ultimate Professional

Rédigé par : Drew Carff
  • Commentaires : 4
Remplacement du réservoir du Shark Ultimate Professional

Difficulté

Modérée

Étapes

5

Temps nécessaire

Aucune estimation

Introduction

  1. RlCVDcf1STyClHIA
    RlCVDcf1STyClHIA
    JQB2PaEqEldopqWm
    VDLtyn5RrKcqRDBF

    • Retirez les deux vis à l'arrière du fer.

    • Retirez la pièce de couverture arrière.

    • Assurez-vous que le fer est débranché et refroidi.

    That #0 Phillips screwdriver does not work on my Shark Model GI 505 steam Iron. Any other ideals on how to get the cover off. The electrical cord is bad and I need to put a new cord on it. Thanks in advance.

    brucetaylor -

  2. HQQaTY1acoXMeZYZ
    HQQaTY1acoXMeZYZ
    ceLOlpsemlrVNkEZ

    • Retirez les deux vis qui maintiennent la pince blanche au fer.

    • Retirez les deux vis retenant les fils noirs au corps du fer.

    • Retirer le fil noir gauche libérera également le fil rouge, attaché par la même vis.

  3. qDlxGTw3qVXTCifA

    • Tirez l'extrémité fendue du cordon d'alimentation vers le haut à travers la rotule du fer.

    • Mettez de côté le cordon d'alimentation.

  4. dcNCDwLRiCuDx6xQ
    dcNCDwLRiCuDx6xQ
    3662OCi3pYYoheOx
    5JU2JyJ2DdCuBjfZ

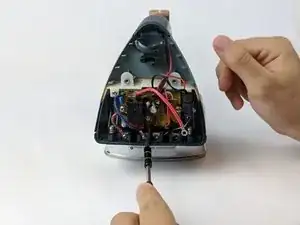

    • Retirez les vis restantes qui retiennent un fil sur le fond (marron et bleu).

    • Dévisser de gauche à droite.

    • Déclipsez la pièce d'adaptation noire en bas à droite.

    • Ordre des fils (de gauche à droite) : marron, bleu, rouge, noir

  5. FcXYpYrdTuSUMPN1
    FcXYpYrdTuSUMPN1
    mQ3RaKmATISCGMEk

    • Retirez les deux vis (gauche et droite) fixées au circuit imprimé.

Conclusion

Pour remonter votre appareil, suivez ces instructions dans l'ordre inverse.
