Remplacement du ventilateur de chaleur tournante d'un four Brandt FP1061W1

Couper le circuit électrique ou débrancher l'appareil selon le raccordement électrique.

Sortir le four de son emplacement pour pouvoir accéder aux côtés et au fond.

Sur le dessus du four, il y a deux vis à dévisser (en rouge).

Dans mon cas il n'y avait pas de vis aux deux autres emplacements (en orange).

Attention aux coulisses (en bleu) : retirer le capot du dessus en le tirant vers l'arrière du four.

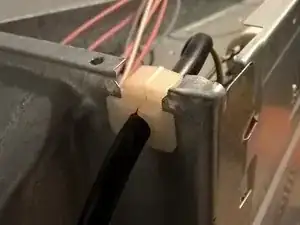

Tirer vers le haut le passe-fil pour le décrocher du capot arrière.

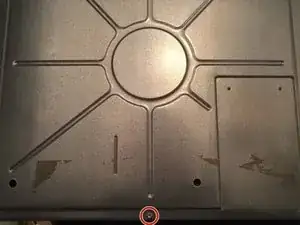

Dévisser la vis en bas au centre.

Dévisser les vis latérales (une en haut, une en bas, de chaque côté)

Comme précédemment avec les coulisses, faire attention aux languettes.

Tirer le bas du capot vers l'arrière puis l'ensemble vers le haut.

Le moteur de ventilation de la chaleur tournante est maintenant accessible.

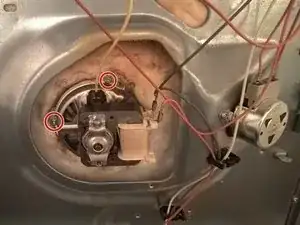

Dévisser les trois vis autour du ventilateur. Il y en a 2 en rouge sur la première photo, la troisième est en dessous du ventilateur.

Côté intérieur du four, dévisser la vis tout en haut au centre. Retirer la paroi retenue par la vis.

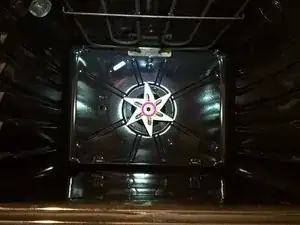

Enfin, avec la clé de 10, retirer l'écrou sur l'axe du ventilateur (en rose sur la troisième photo) en tournant DANS LE SENS des aiguilles d'une montre (sens horaire). Ce pas de vis est en tourne-à-gauche, c'est-à-dire inversé par rapport au sens habituel.

Félicitations, vous avez fait le plus dur :)

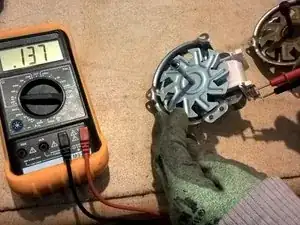

J'ai comparé la résistance du moteur défectueux et du nouveau sans constater de différence : autour de 137 ohm.
