Remplacement du ventilateur de la Xbox One

Rédigé par : Andrew Optimus Goldheart
  • Commentaires : 55
Remplacement du ventilateur de la Xbox One

Difficulté

Modérée

Étapes

27

Temps nécessaire

40 minutes - 1 heure

Introduction

Si votre ventilateur est bruyant ou ne fonctionne plus, suivez les étapes de ce tutoriel pour le vérifier ou le remplacer.

  1. fFCGnAVFSWO6MSIo

    • Pour ouvrir votre Xbox, vous allez devoir couper ou décoller ce scellé de sécurité. Mais ne vous en faites pas—Microsoft ne peut pas annuler votre garantie, du moment que vous n'endommagez rien. Amusez-vous bien !

    In the United States the Magnuson-Moss Warranty Act of 1975 is a Federal Law that states that stickers and clauses are illegal. It says you can open your electronics without voiding the warranty, regardless of what language of that warranty says.

    Dustin D'Amour -

    Stickers are illegal!?

    Brandon -

    For anyone concerned, if you apply heat with a blow dryer or heat gun you can carefully remove the sticker without damaging it, making it impossible to know that the sticker was ever removed.

    Kelton Stewart -

    All the immature comments aside, thank you Dustin for sharing the information.

    Wade -

    xbox를 열기 위해서 이러한 위조방지 테이프를 자르거나 떼어내야 합니다. 하지만 걱정 마세요. 여러분이 무언가 직접적으로 망가트리지 않는한 ms는 보증을 취소하지 않습니다.

    승대/SeungDae 정/Jeong -

  2. TSL4QNCOtv534Yqk
    TSL4QNCOtv534Yqk
    nCL6Av6fkN1uQMAu

    • Utilisez un outil d'ouverture en plastique pour lever et retirer la grille d'aération en plastique qui entoure le port USB du côté.

    • La grille d'aération est flexible, et est tenue en place par des fixations en plastique fragiles—commencez à lever par derrière et décollez là.

    - 플라스틱 오프닝 도구를 애용해서 측면 usb 포트를 둘러싼 통풍구를 들어올려 분리하세요.

    - 이 통풍구는 무척 유연하며 연약한 플라스틱 클립으로 고정되어 있습니다. 뒤쪽에서부터 들어올려 분리하고 떼어냅니다.

    승대/SeungDae 정/Jeong -

  3. BLMgn4Ddrlxat2SY
    BLMgn4Ddrlxat2SY
    KaRwhVrrZiGkLdCK

    • Il y a un petit bout de plastique qui renforce le coin avant de la Xbox.

    • Faites glisser ce bout de plastique en arrière et enlevez-le.

    Do u sell that plastic tag I need it

    Brandon -

    Here is What's Stated in Step-3 : (There is a small plastic tab that reinforces the front corner of the Xbox.) Actually, the "Tab" is NOT SMALL at all. See the Picture: The "TAB" is the Piece that this Person has their Thumb on, is the Tab that you NEED TO SLIDE TOWARDS THE "REAR" of the Unit. You will be able to tell How this Large Tab Holds the Top and the Bottom Case Covers together. Take Note how to Replace this tab back where it Belongs, when you are putting the Case Covers back together. Hope that this comment will help you. 6-29-2017

    B.L. Spence -

    - xbox의 전면 모서리를 지지하는 작은 플라스틱 탭이 있습니다.

    - 뒤쪽으로 똑바로 밀어서 제거하세요.

    승대/SeungDae 정/Jeong -

    What is this small tab referred to as?

    What is it called i need to order one.

    James Lipsey -

  4. DmSmGaCLJiWlvSFm
    DmSmGaCLJiWlvSFm
    SSs6u5TVjnYrJyRo

    • Insérez le bout plat d'un "spudger" (spatule) entre les boîtiers supérieur et inférieur où elles se rencontrent à l'arrière de l'ouverture d'aération.

    • Il y a une fixation solide en plastique qui connecte les deux moitiés du boîtier (la première de nombreuses), vous aurez donc besoin d'utiliser un peu de force.

    • Laissez le "spudger" en place jusqu'à ce que vous ouvrez complètement le boîtier. Les fixations sont très élastiques et cela peut faire que le boîtier se referme brusquement pendant que vous travaillez.

    prying does not work. my spudger is causing damage. my soft. plastic. spudger. and the %#*@ thing does not move. this is a common issue with the instructions on this site. you write instructions like you assume people have extensive repair experience. describe the plastic tab. add detail. because simply prying WILL damage the case. hire a %#*@ writer. cause you guys do not know how to precisely convey important detail. constant problem with tech companies actually. no writers.

    Kevin Michaels -

    - 벗겨낸 통풍구쪽부터 상판과 하판 사이의 틈으로 spudger의 평평한 끝을 밀어넣습니다.

    - 플라스틱 클립들이 꽤 강하기 때문에 생각보다 강한 힘을 사용해야 합니다.

    - 케이스를 완전히 열 때까지 spudger를 계속 끼워두세요. 클립이 강해서 작업도중 다시 닫힐 수도 있습니다.

    승대/SeungDae 정/Jeong -

    it would be very very nice that the part, that you sell, will Fix. This an ols Tutorial. The new opening tools that you sell, will not help anything, cause there is no flat sign on the side. you link these tools at this tutorial, but never tested, if the new tools work. so i tell this you, no they dont fit. Thanks for nothing.

    Zeroslammer -

    I ve made it this far with only a Lego membership card and a flimsier amusement park card (I'm a big year old)

    Shadow Killz -

    I had to use a 1/32nd flathead screw driver. In the corner to get it started push the top joint of the case down and up will simultaneously pulling up and down to seperate the seam. You will need a 3rd hand to insert the 1/32nd flathead and pry up to get the case started.

    I had a virgin never opened xbox day one og so that might be why I had to do it this way.

    KSI AZZAZLE -

    even the wikihow instructions are better

    Ethan Banks -

    It’s easier if you push the top empty area part of the plastic with your finger, and stick the spudger about 3/4” (2 cm) away from the back of the xbox and start prying. You have to do this because that is the only spot where there are no clips in the way. If you do any less or more distance, the clips are in the way, and you’ll never be able to pry open the Xbox because the tool can’t get in.

    Saul Torres -

    A youtube video I found explains this step better. You are meant to pull up on one half and push down on the other, this separates the two halves. Then use a spudger on the rear of the console to separate the clip right under the warranty sticker, then move down the back of the console to the other clips

    Zachary Avery -

  5. ogjOrFJJcnxckrPw
    ogjOrFJJcnxckrPw
    JcHGErqMBV2dtooS

    • La jonction entre les boîtiers supérieur et inférieur est maintenue par plusieurs fixations au long de l'arrière et du coté restant de la Xbox.

    • Insérez un outil d'ouverture en plastique entre les boîtiers supérieur et inférieur pour séparer la fixation au dessus du ventilateur arrière.

    - 상판과 하판 사이에 끼인 후면 단자판은 여러개의 클립으로 고정되어 있습니다.

    - 플라스틱 오프닝 도구로 후면 통풍구의 클립들을 분리하세요.

    승대/SeungDae 정/Jeong -

  6. WhqL5lXoOtd5OkSa
    WhqL5lXoOtd5OkSa
    a5dTIdSMJqCQ6NHL

    • Continuez à avancer au long de l'arrière de la Xbox, en séparant les fixations.

    • Soyez sûr que le "spudger" reste bien dans sa position bloquante—même si le boîtier s'ouvre assez pour lâcher le "spudger", les fixations restantes sont élastiques et pourraient complètement refermer le boîtier. Laissez le "spudger" dans l'écart pour protéger votre avancement.

    - 후면을 따라서 계속 클립을 들어서 분리하세요.

    - spudger가 제대로 꽂혀 있는지 중간중간 확인하세요. spudger가 빠질정도로 케이스가 분리 되더라도 남은 클립들이 매우 탄력적이라서 방심하면 도로 닫히기 십상입니다. 원활한 진행을 위해 spudger가 잘 꽂혀서 사이를 벌리도록 유지하세요.

    승대/SeungDae 정/Jeong -

  7. v5JQjSLJyhE3W2hY
    v5JQjSLJyhE3W2hY
    CAl1npTqiKdrFpqG

    • Continuez à retirer les fixations. Cela pourrait vous aider à faire glisser l'outil en plastique à travers les fixations.

    • Quand vous arriverez proche du bord du boîtier arrière, le boîtier supérieur sera prêt à s'enlever. Si non, passez l'outil d'ouverture en plastique sur coin et décrochez les fixations sur le long du coté sans port USB.

    - 클립들을 계속해서 분리합니다. 클립들을 가로질러 플라스틱 오프닝 도구를 주욱 미는 것이 도움이 될수도 있습니다.

    - 후방 케이스를 따라 분리하면 상판이 열릴 기미가 보여야 합니다. 만약 열릴 기미가 보이지 않는다면 모서리부터 플라스틱 오프닝 도구로 분리를 시작하고 usb포트가 없는 쪽을 따라서 클립 분리를 다시 시도하세요.

    승대/SeungDae 정/Jeong -

  8. Bc1SKUHI3FWBknsV
    Bc1SKUHI3FWBknsV
    VkjRDdLoOFC4P3LT
    bxFDQqHFvjiMAqOl

    • En commençant avec le "spudger" que vous avez laissé dans la fente, levez le boîtier supérieur pour libérer les dernières fixations.

    • Utilisez un outil d'ouverture en plastique pour libérer les dernières fixations qui n'étaient pas encore libérées.

    • N'essayez pas encore de retirer le boitier supérieur pour l'instant, car il est encore connecté par le câble du bouton du panneau frontal.

    • Levez légèrement le boitier supérieur et faites le glisser en arrière pour avoir accès à la carte électronique du panneau frontal.

    I got confused here. I couldn’t unclip the front panel at all. I found out that if I open the case like a clamshell (or a book, with the front being the spine of the book) I popped right off easily.

    Omar Ramos -

    Yeah, I saw your comment afterwards but this is exactly what I ended up doing as well. just a note for anyone reading this be careful of the flex cable as it does seem to put a questionable amount of strain on it when you open it in this manner.

    Graham Holt -

    "Lift the upper case slightly and shift it" isn't descriptive enough for this step. Also, pictures of actually getting the front panel loose would be really helpful.

    John Poyhonen -

  9. sQaX6NR2yUNmcpZE
    sQaX6NR2yUNmcpZE
    5idQPgXXOnPUgTuE
    JpmqCQgvktBT6IZW

    • Le câble du bouton avant a un connecteur ZIF unique—faites attention aux prochaines étapes pour le déconnecter en sécurité.

    • Utilisez une pincette pour lever la boucle bleue en plastique retenant le connecteur blanc sur la carte électronique.

    • Utilisez la pointe d'un "spudger" pour pousser la languette de verrouillage du connecteur vers le câble pour le déverouiller.

    I recently took my Xbox one apart to clean it and for some reason it's on for a couple minutes then it cuts off

    Ali -

    Or anyone else who has this problem or reads this on this thread, which is not the correct thread for this question by the way, here is a link to the forum for that. It could be any of a number of issues including overheating, Portland elation, or infestation, among others.

    Xbox One turns on then turns off after a few minutes

    Rooster Blue -

    Is there somewhere that I can buy a replacement zif connector

    Black Light -

  10. AHFqUGqKrLOvs6Mw
    AHFqUGqKrLOvs6Mw
    UKFO6I2mNG5CuVx1

    • Utilisez une pince pour tirer le câble hors du connecteur de la carte électronique.

    • Retirez le boîtier supérieur.

    I broke that peice that white connector peice what can I do?

    devinthomason -

  11. 2FCYpEe2HZMronDK
    2FCYpEe2HZMronDK
    jg6d6lTGcEVZjWCq
    6LxAZJy1HGaIBKUj

    • Les 4 prochaines étapes sont des instructions pour le remontage. Sautez-les pour continuer avec le démontage.

    • Utilisez le bout plat d'un "spudger" pour libérer les fixations tenant le panneau frontal au boitier supérieur.

    • Retirez le panneau frontal du reste du boîtier supérieur.

  12. kANCmbqNSW4gTaKm
    kANCmbqNSW4gTaKm
    fJSHsP4srEitpBI1
    rXaw12h6dMmByhSk

    • Remettez la partie supérieure du boîtier supérieur.

    • Alignez les fixations et appuyez fermement pour re-fixer la pièce autour du périmètre.

  13. mlcHYVINYhfQhGKJ
    mlcHYVINYhfQhGKJ
    lVXM56UFy2OiQAuD
    4K2KXjxGnI2JJOCH

    • Apportez le panneau frontal près du devant de la Xbox.

    • Utilisez une pince pour replacer le câble du bouton avant dans sa prise ZIF.

    • Utilisez le bout plat d'un "spudger" pour pousser le loquet de verrouillage ZIF sur la gauche afin de sécuriser en place le câble.

    My Xbox stopped working after this thanks

    nathan jackson -

    Mine did as well, its possible it may be the same reason. For me I had to unplug and plug it back in a few times and then clean off the contacts with isopropyl alcohol. Seems simple but if you haven’t already, I would try it.

    Alex Pascone -

  14. Iesh2ypKDM2MNTFi
    Iesh2ypKDM2MNTFi
    AKpcaAwyYcAC5k6H
    xOdLB1rAhB1shyVI

    • Le bord inférieur du panneau frontal a des crochets en plastique qui se verrouillent avec des crochets en plastique sur le bord avant du boîtier inférieur.

    • En tenant le panneau frontal à un angle de 45 degrés, verrouillez ses crochets en plastique avec ceux du boitier inférieur.

    • Poussez le haut du panneau frontal dans la Xbox, comme si vous fermiez une boite postale américaine par example. Appuyez fermement pour que les fixations sécurisant le panneau frontal au boîtier supérieur tiennent correctement.

    Thanks, chief - you saved my leisure time tonight

    Jordan Hunt -

  15. LQkgBcyYCwXArnom
    LQkgBcyYCwXArnom
    gWBVBocWb1NkHPXS
    IK1GfZDHgomdP6Am

    • Retirez délicatement le connecteur du câble du haut-parleur pour le débrancher de la coque avant.

    • Veillez à tirer sur le connecteur du câble et non sur le connecteur de la carte. Il est assez fragile et vous pourriez l'enlever complètement de la carte par accident.

    • Utilisez l'extrémité plate d'un spudger pour débrancher le câble d'antenne, de la carte du panneau avant.

    If this connector is broken off, will that prevent the control panel to not work at all and NOT turn on? Is there a fix or work around IF this connector is broken off?

    Michael Eh -

  16. utZcNKWNa2TR5jcM
    utZcNKWNa2TR5jcM
    UKGjtWqMYPZnANKg
    VV1kMmQXDuLBoYUn

    • Retirez les deux vis Torx T8 de 9,5 mm de la carte WI-Fi.

    • Soulevez la carte Wi-Fi vers le haut pour la sortir de sa prise dans le boîtier métallique supérieur.

    • Laissez le câble d'antenne de la carte Wi-Fi là ou il est, déplacez la carte Wi-Fi, pour accéder à la vis marquée «C3», qui se trouve en dessous.

    When reassembling- put the outer ones on first to secure the port to the metal. Then putting the wi-fi board into the port will be easy

    Nate Ennis -

    Will a cracked WiFi Board affect network connectivity?

    Kyle Webb -

    The T9 fit but was a tad big, for me the T8 worked fine

    Saul Torres -

    Where can i get a T9

    Wyatt Kyker [STUDENT] -

  17. hdHUGHWFaRvYVGhS

    • Retirez les huit vis Torx T10 de 65 mm du haut du boîtier métallique supérieur.

    Two of the 8 were stripped even before attempting to remove….ugggh

    Michael Massaro -

  18. VWMbtpnPxeXNBkVr
    VWMbtpnPxeXNBkVr
    dePENJIUnbGQohoU

    • Soulevez – mais sans l'enlever – le boîtier métallique supérieur.

    • Le câble d'interconnexion de la carte Wi-Fi relie le boîtier métallique supérieur à la carte mère.

    If I need if Fix-It board

    Ramontoby13 Toby -

  19. rhjLPwOefpXlZN1d
    rhjLPwOefpXlZN1d
    RNCLEQRZGWR2dUfP

    • Débranchez le câble d'interconnexion de la carte Wi-Fi de la carte mère.

    • Retirez le boîtier métallique supérieur.

    This connector may be exceptionally difficult to remove, and it is not strictly necessary for the replacement of the hard drive if you are careful.

    Rowan -

    Gave up on trying to unplug this and took out the 3 torx screw that was mounting the black connector on the other end 😈 way easier

    Justin Tang -

  20. 2bWQsTEPYDH3QytG
    2bWQsTEPYDH3QytG
    nRRFBst3KIYl6jqC
    foCoe4KPsNpjYa4E

    • Déconnectez de la carte mère les câbles d'alimentation et de données du disque dur SATA.

    I found that it is not necessary to take out the hard drive in order to remove the front panel module. If you can lift the whole metal enclosure a little to get to the right most torx screw, then you do not need to move the hard drive.

    Taiji Saotome -

    Thanks for letting us know about when the open day is going to be. Will make sure get my work completed by rushmyessay before the day so I can attend it in peace.

    shuaib ahmd -

  21. Wwcs4BNWEjGDZaHT

    • Soulevez et retirez le support du disque dur de la Xbox.

  22. xYnovXjomBHPZO1G
    xYnovXjomBHPZO1G
    GmEDkZityGAY5wIv
    wXVRaIuE6HVDEX3x

    • Débranchez les nappes d'alimentation et de données SATA du lecteur optique de la carte mère.

    I their a way to replace the motherboard pins the piece that connects to the hard drive, part on the motherboard that connects to HD

    Frosted Flakes -

  23. SVVTEqfLpq1BkoSf

    • Retirez l'ensemble du lecteur optique de la Xbox.

  24. HpEUMQdUIugRcoYZ
    HpEUMQdUIugRcoYZ
    2ekBwDpbyTWke5Zv

    • Déconnectez le câble du ventilateur de la carte mère.

    What happens if you pull the pins out of the white piece in accident?

    Alex Etchison -

    There are some locks on this connector for me. I had to use a straight pin from a cork board to press them in as a gently rocked the connector back and forth to remove this.

    Jared Zier -

  25. 4wFaJUCfM6kISgre
    4wFaJUCfM6kISgre
    FKKPBwBOkW2ewmqi

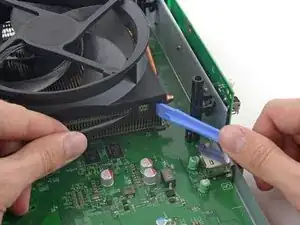

    • Le ventilateur est fixé sur le radiateur à l'aide de 4 clips en plastique rigide. Après avoir déclipsé les deux clips visibles de leur rainure dans le dissipateur thermique, vous pouvez incliner le ventilateur et ensuite le retirer du dissipateur.

    • Utilisez une spatule et un outil en plastique pour faire délicatement levier sur le clip de droite et le détacher de sa rainure dans le dissipateur.

    • Attention de ni appuyer à la verticale sur la carte mère ni enfoncer le dissipateur thermique contre la carte mère.

  26. M2pA2mJM5HTbWQAI
    M2pA2mJM5HTbWQAI
    aOXwEPrBGrRSH1x4
    IpvQTAGWYWxjgoog

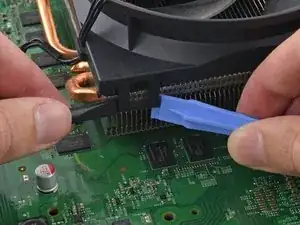

    • Faites la même opération pour le clip de gauche. Utilisez de nouveau une spatule et un outil en plastique pour écarter le clip plastique de sa rainure dans le dissipateur.

    • Une fois que le clip est suffisamment écarté du dissipateur, insérez-y la spatule et faites délicatement levier pour enlever le ventilateur.

  27. bRNRFJHrrl5k5EyP
    bRNRFJHrrl5k5EyP
    B6QxkREi5qwTC4Ao

    • Utilisez l'outil en plastique inséré pour faire levier le ventilateur.

    • Enlevez le ventilateur du dissipateur thermique.

Conclusion

Pour réassembler la console, veuillez suivre les étapes dans le sens inverse.
