Remplacement du ventilateur du Sony VAIO PCG-933A

Retournez l’ordinateur portable de sorte que le dessus soit posé sur une surface plane.

Si vous regardez le dessous de l’ordinateur portable, la batterie est située à l’avant du côté droit de l’ordinateur portable ; à l’opposé du lecteur de disquettes.

Comme indiqué par la flèche, faites glisser le cache en plastique vers le haut puis tirez-le vers l’extérieur et vers le bas.

Maintenant, vous devriez pouvoir retirer la batterie.

À l’aide d’un tournevis cruciforme n° 0, retirez les quatre vis cruciformes de 16 mm situés sur le bord de l’ordinateur portable, indiquées ici.

Retirez la vis cruciforme de 4 mm du côté arrière droit de l’ordinateur portable près des ports audio.

Cela détachera la grille des haut-parleurs.

Retournez l’ordinateur de sorte que le clavier soit face à vous.

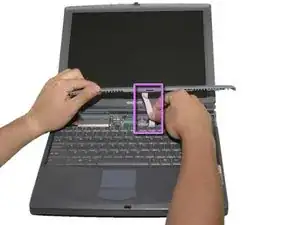

Faites glisser vers la droite et tirez délicatement vers le haut la grille des haut-parleurs bleus (située au-dessus du clavier). La grille est rattachée par une nappe de connexion électrique blanche.

Débranchez délicatement la nappe de connexion électrique blanche. De ce fait, vous retirerez la grille des haut-parleurs.

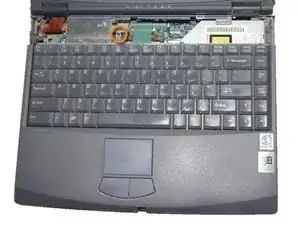

Retirez la vis cruciforme de 4 mm au centre (situé à gauche de la nappe verte).

Tirez la nappe de connexion verte délicatement et lentement vers le haut (vers l’extérieur de l’ordinateur portable) pour la débrancher. Assurez-vous de ne pas tirer trop fort pour éviter de la casser.

Le clavier peut maintenant être retiré.

Retirez les quatre vis cruciformes de 4 mm situées autour de la partie supérieure du support du disque dur.

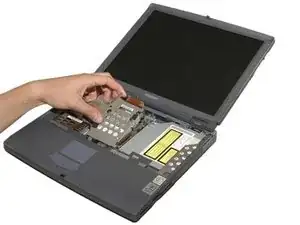

Soulevez délicatement la partie supérieure du support du disque dur.

Débranchez délicatement la nappe de connexion en cuivre pour débrancher le disque dur.

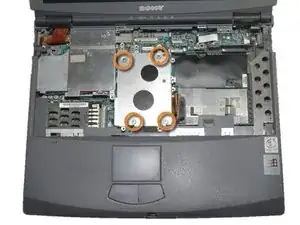

Une fois le disque dur débranché, dévissez les quatre vis de 6 mm qui sont entourés en orange.

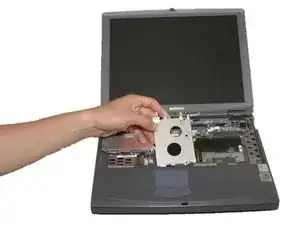

Cela vous permettra de retirer la partie supérieure du support du disque dur.

Retirez les trois vis cruciformes de 6 mm qui maintiennent le cache de protection du ventilateur.

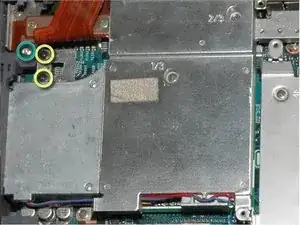

Retirez les deux vis cruciformes noires de 4 mm, indiquées ici.

Retirez la vis cruciforme argentée de 18 mm, montrée ici.

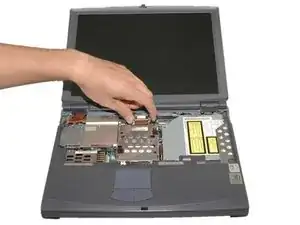

Maintenant, retirez le support métallique.

Débranchez le câble d’alimentation bleu et rouge du ventilateur.

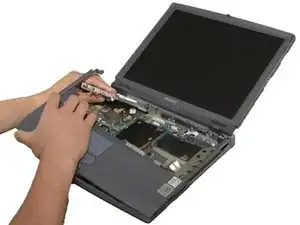

Tirez prudemment sur le dissipateur métallique et le support du ventilateur.

Le ventilateur peut maintenant être nettoyé ou remplacé.
