Introduction
Le Toshiba A105-S4074 est équipé d’un ventilateur interne situé au-dessus du processeur pour le refroidir ; s’il y a des problèmes avec le ventilateur, l’ordinateur portable peut surchauffer et s’arrêter. Si son remplacement est nécessaire, ces instructions faciles à suivre vous guideront tout au long de cette opération.
-
-

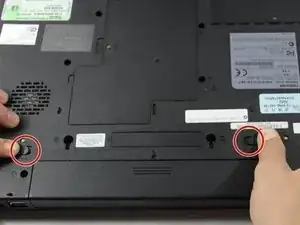

Faites glisser les deux loquets gauches et droits d’éjection de la batterie en les éloignant du centre de l’ordinateur portable.
-

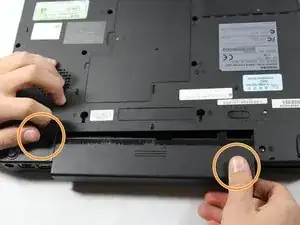

Tout en maintenant le loquet d’éjection de gauche, faites glisser la batterie vers vous à l’aide de votre main droite.
-

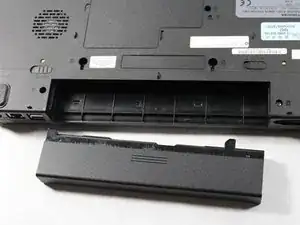

Retirez complètement la batterie de l’ordinateur portable.
-
-
-
Orientez l’ordinateur portable de sorte qu’il soit à l'endroit, avec l’écran face à vous.
-
Ouvrez l’ordinateur portable complètement de sorte que l’écran soit orienté horizontalement avec le châssis.
-
-
-

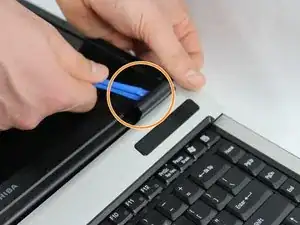

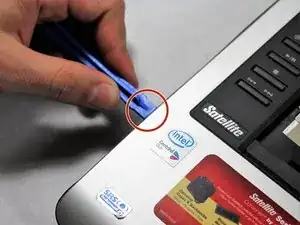

À l’aide d’un outil d’ouverture en plastique iFixit, détachez le cache gauche le long de la partie supérieure de la plaque qui relie la charnière du grand écran.
-
À l’aide d’un outil d’ouverture en plastique, détachez le cache droit le long de la partie supérieure de la plaque qui relie la charnière du grand écran.
-
Faites levier et retirez la plaque au-dessus du clavier.
-
-
-

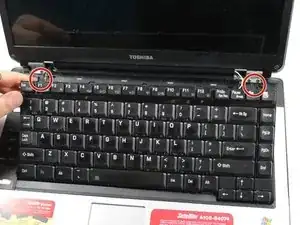

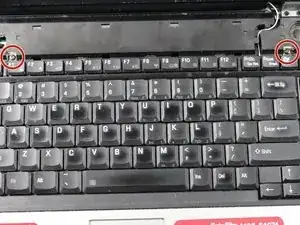

Orientez l’ordinateur portable de sorte que les deux vis qui maintiennent le clavier à l’ordinateur portable soit visible.
-

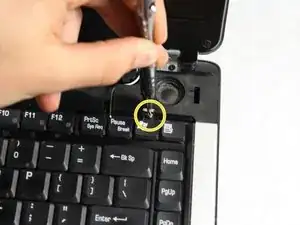

Dévissez la vis gauche de 3,0 mm qui maintient le clavier à l’ordinateur portable à l’aide d’un tournevis cruciforme n° 0.
-
Dévissez la vis droite de 3,0 mm qui maintient le clavier à l’ordinateur portable l’aide d’un tournevis cruciforme n° 0.
-
-
-
Soulevez délicatement le clavier à partir des deux côtés où étaient situées les vis.
-

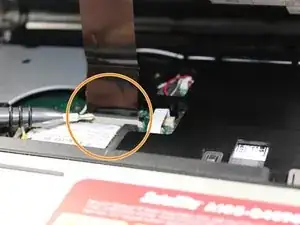

Repérez l’endroit où la nappe de connexion est branchée à la carte mère, ouvrez délicatement le clapet de verrouillage.
-
Sortez la nappe de connexion qui relie le clavier à l’ordinateur portable.
-
-
-

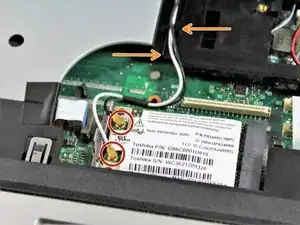

Débranchez délicatement les câbles d’antennes noirs et blancs qui vont du grand écran vers la carte réseau Wi-Fi Intel® Pro/Wireless 3945ABG sur la carte mère en soulevant les connecteurs coaxiaux avec vos doigts.
-
Sortez les câbles noirs et blancs du guide de câbles au niveau de la moitié inférieure de l’ordinateur portable.
-
-
-

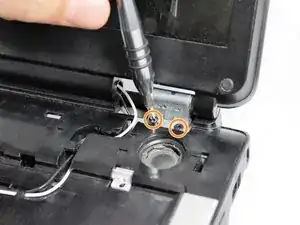

Dévissez les deux vis de 4,0 mm de la charnière gauche située à la base du grand écran à l’aide d’un tournevis cruciforme n° 1.
-
Dévissez les deux vis de 4,0 mm de la charnière droite située la base du grand écran à l’aide d’un tournevis cruciforme n° 1
-

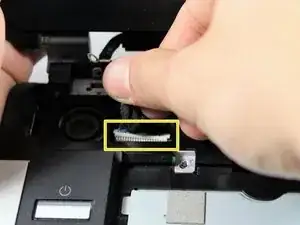

Débranchez délicatement le câble vidéo qui relie l’écran à la carte mère.
-
-
-

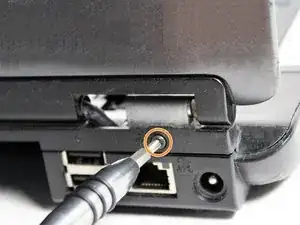

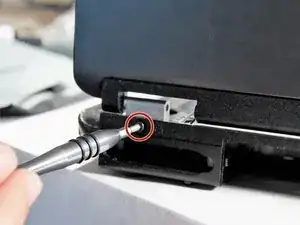

Orientez l’ordinateur de sorte que l’écran soit tourné vers l’extérieur, et dévissez les vis de 5,0 mm à l’arrière de la charnière gauche à l’aide d’un tournevis cruciforme n° 1.
-
Retournez l’ordinateur de sorte que l’écran soit face à vous, et dévissez les vis de 5,0 mm à l’arrière de la charnière droite à l’aide d’un tournevis cruciforme n° 1.
-
Retirez l’écran et mettez-le de côté.
-
-
-
Retournez l’ordinateur portable de sorte que le compartiment de la batterie soit éloigné de vous.
-

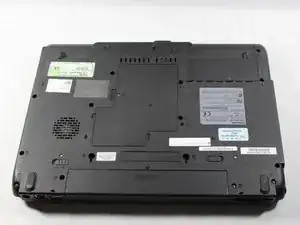

Retirez les quinze vis (B6) de 6,0 mm sous l’ordinateur portable à l’aide d’un tournevis cruciforme n° 1.
-
Retirez les deux vis (F4) de 5,0 mm sous l’ordinateur portable à l’aide d’un tournevis cruciforme n° 1.
-
-
-
Retournez à nouveau l’ordinateur portable de sorte que le pavé tactile soit face à vous.
-

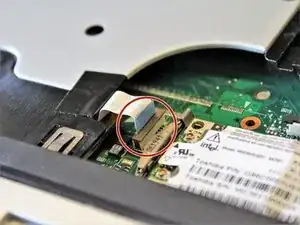

Repérez les trois nappes de connexions qui sont reliées à la carte mère.
-

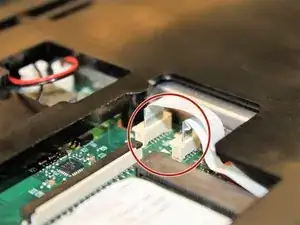

Ouvrez délicatement les clapets de verrouillage, et retirez les nappes.
-
-
-
À l’aide d’un outil d’ouverture en plastique, faites délicatement les vis sur la partie supérieure du boîtier de l’ordinateur portable pour la séparer de la partie inférieure du boîtier.
-
Faites glisser lentement l'outil le long des bords du boîtier jusqu’à ce que les deux pièces soient complètement séparés l’une de l’autre.
-

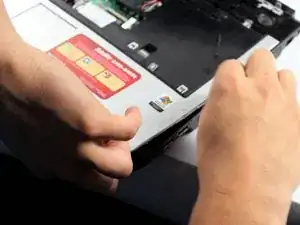

Séparez la partie supérieure du boîtier de la partie inférieure du boîtier avec vos mains
-

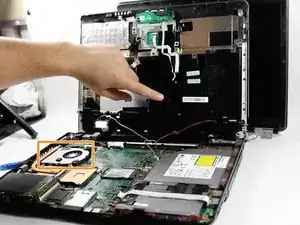

Une fois l’ordinateur portable ouvert, vous devriez pouvoir accéder au ventilateur du CPU.
-
-
-

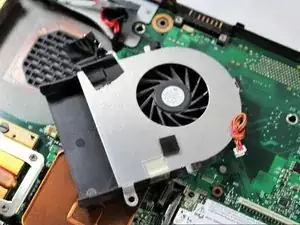

Retirez les deux vis de 3,0 mm de chaque côté du ventilateur à l’aide d’un tournevis cruciforme n° 0.
-

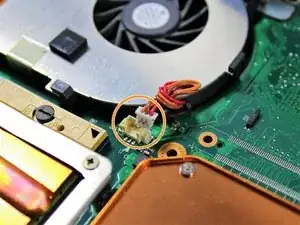

Débranchez délicatement le câble d’alimentation du ventilateur en tirant sur la petite prise blanche (avec les câbles oranges et rouges).
-
Soulevez lentement et faites glisser le ventilateur en l’éloignant du dissipateur (du CPU) et de l’arrière de l’ordinateur portable.
-
Pour remonter votre appareil après avoir remplacé le ventilateur, suivez ces instructions dans l’ordre inverse.
