Remplacement du ventilateur du Toshiba Satellite A215 S4697

Fermez l’ordinateur portable et retournez-le de sorte que la base soit orientée vers le haut et que l’arrière soit éloigné de vous.

Trouvez le compartiment de la batterie.

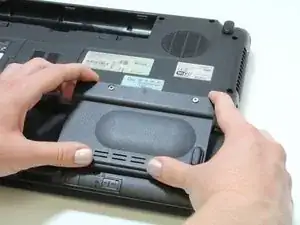

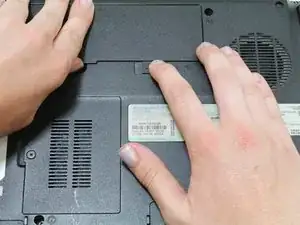

Faites glisser le loquet de gauche qui est juste sous le compartiment de la batterie dans sa position la plus à gauche.

Faites glisser et maintenez le loquet de droite dans sa position la plus à droite. Sortez la batterie de son compartiment.

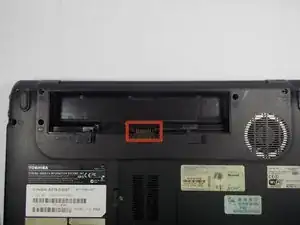

Ne touchez pas les connecteurs dorés à l’intérieur du compartiment.

Poussez l’ordinateur portable à l’endroit sur une surface plane et propre. Ouvrez l’ordinateur portable.

Repérez la bande juste au-dessus du clavier et repérez les encoches au-dessus des touches F1, F8 et Insert.

Détachez la bande en glissant votre outil d’ouverture en plastique entre les encoches dans l’ordre, et en soulevant vers le haut.

Repérez les deux vis cruciformes n° 1 de 2,3 mm en haut du clavier qui maintiennent le clavier au cadre qui est juste en dessous.

Retirez les vis.

Repérez l’attache au-dessus de la touche F8 qui passe par-dessus le clavier.

Sortez le clavier en le déplaçant vers l’écran puis en tirant vers le haut.

ATTENTION : ne le retirez pas complètement pour le moment. Il est toujours maintenu à l’ordinateur portable par une nappe de connexion.

Trouvez la nappe de connexion qui relie le clavier à l’ordinateur portable. Repérez les deux extrémités noires des deux côtés du connecteur sur l'ordinateur portable.

À l’aide d’une pincette de précision, poussez vers l’écran les extrémités noires des deux côtés du connecteur jusqu’à ce que la nappe puisse être retirée facilement.

Retirez la nappe de connexion et retirez complètement le clavier.

Retournez l’ordinateur de sorte que le compact artimon de la batterie soit orienté vers le haut et soit en haut de l’appareil.

Repérez et dévissez la vis captive cruciforme n° 1 située au centre.

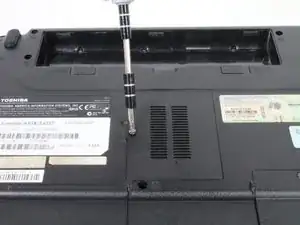

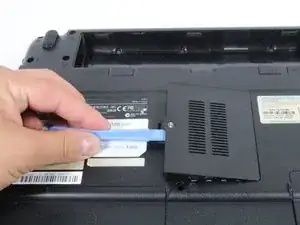

Utilisez un outil d’ouverture en plastique pour ouvrir le cache d’accès à la carte mère.

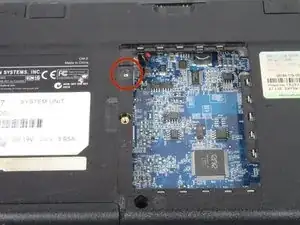

Retirez l’unique vis cruciforme n° 1 située près du coin supérieur gauche de l’ouverture.

Retournez votre appareil du côté droit et orientez-le de sorte que le lecteur optique soit face à vous.

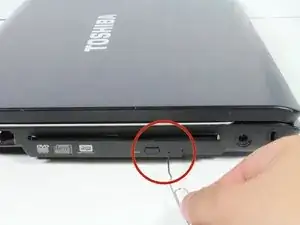

Insérer un trombone dans le trou du mécanisme d’éjection située à droite du bouton d’éjection.

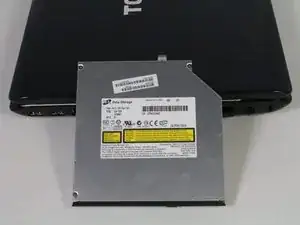

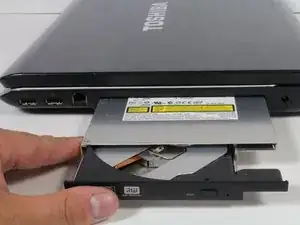

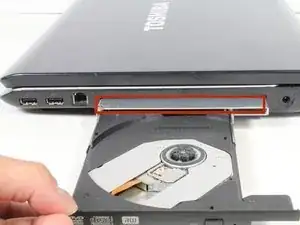

Sortez délicatement le lecteur de disque optique jusqu’à ce que vous puissiez voir son boîtier métallique.

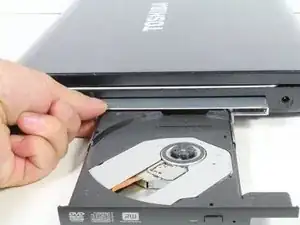

Prenez le boîtier métallique et continuez de tirer le lecteur vers vous.

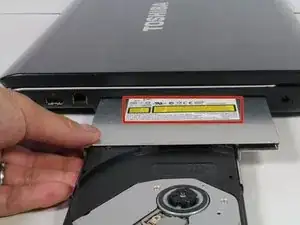

Lorsque vous apercevrez l’étiquette jaune sur le lecteur, refermez-le jusqu’à ce que vous entendiez un clic.

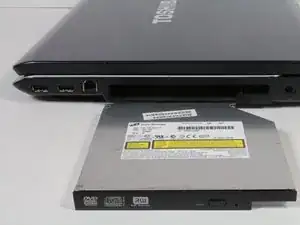

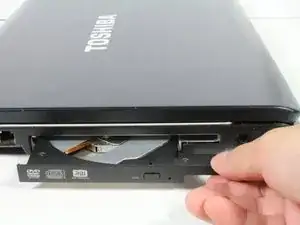

Continuez à tirer le lecteur vers vous jusqu’à ce qu’il soit complètement retiré du châssis de l’ordinateur portable.

Refermez l’écran et retournez l’ordinateur de sorte que le dessous soit face à vous.

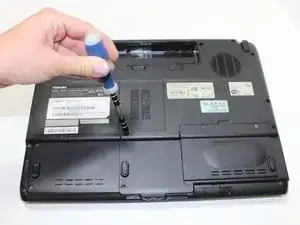

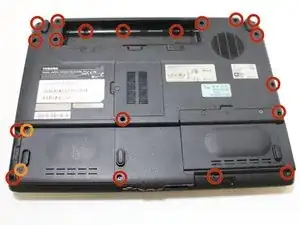

Retirez les dix-neuf vis cruciformes n° 1 de 8 mm indiqués par « F8 ».

Repérez et retirez les deux vis « F4 » également.

Repérez le compartiment de la RAM.

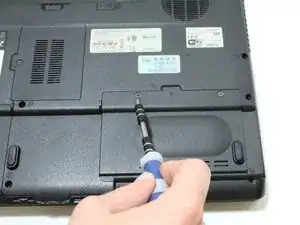

Dévissez les deux vis cruciformes n° 1 et soulevez le cache.

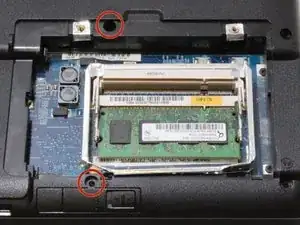

Dévissez les deux vis cruciformes n° 1 de 8 mm à l’intérieur du compartiment de la RAM.

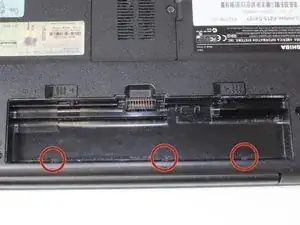

Retirez les trois vis cruciformes n° 1 de 3 mm à l’intérieur du compartiment de la batterie.

Retournez l’ordinateur et ouvrez l’écran.

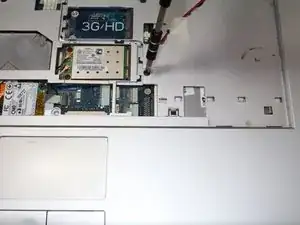

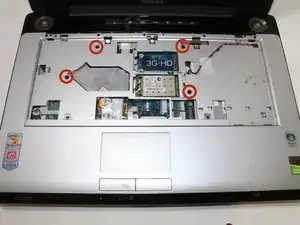

Retirez les quatre vis cruciformes n° 1 de 8 mm dans l’emplacement où était installé le clavier.

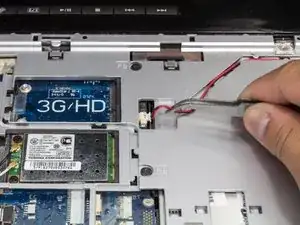

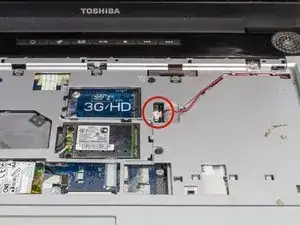

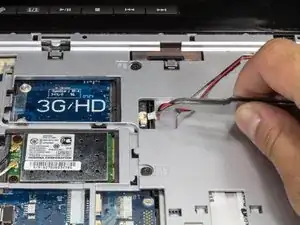

Repérez le câble des haut-parleurs près du coin supérieur droit.

Utilisez une pincette de précision pour débrancher délicatement le câble.

Repérez le câble dans le coin inférieur gauche de l’emplacement du clavier.

Débranchez-le délicatement en le tirant vers la gauche.

Repérez le câble vers le haut de l’emplacement

À l’aide d’une pincette de précision, poussez chaque extrémité du connecteur vers l’écran, et sortez la nappe de sa prise.

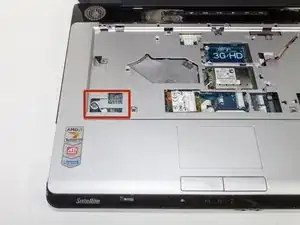

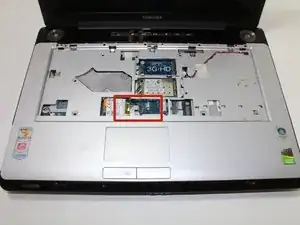

Repérez l’autre nappe au centre de la partie inférieure de l’emplacement du clavier.

À l’aide d’une pincette de précision, poussez chaque extrémité du connecteur et tirez la nappe hors de sa prise.

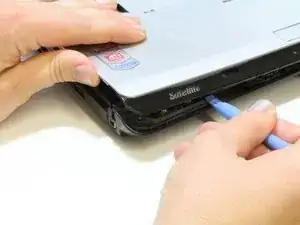

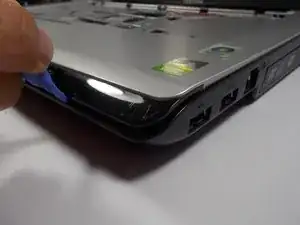

À l’aide d’un outil d’ouverture en plastique, séparez la partie grise du boîtier de la partie noire du boîtier en insérant l’outil dans l’interstice autour de l’ordinateur portable.

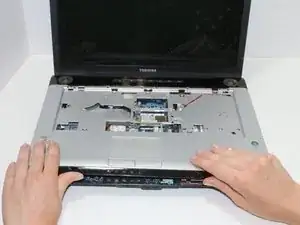

Éloignez la partie supérieure du boîtier de l’ordinateur portable.

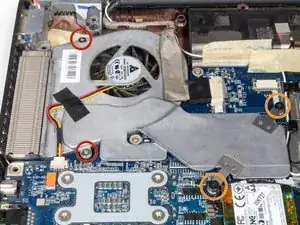

Repérez le ventilateur dans le coin supérieur gauche à l’intérieur de l’ordinateur portable.

Retirez les vis suivantes du système de refroidissement :

Deux vis cruciformes n° 1 de 12 mm.

Deux vis cruciformes n° 1 de 2,3 mm.

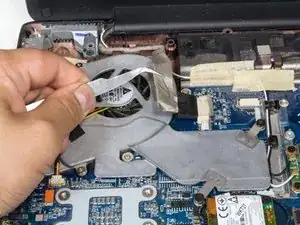

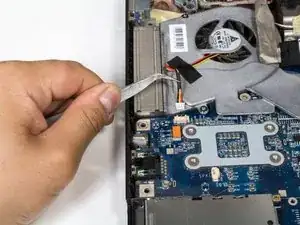

Débranchez la nappe de connexion grise qui passe par-dessus le ventilateur afin qu’elle ne soit plus bloquée au-dessus de lui.

Débranchez le câble en tirant vers la gauche sur l’extrémité noire pour qu’il se détache du connecteur blanc.

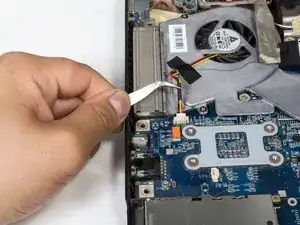

À l’aide d’une pincette de précision, débranchez le câble d’alimentation en tirant bien droit et délicatement sur l’extrémité blanche de sa prise.

Sortez le ventilateur de l’ordinateur portable.
