Remplacement du ventilateur du Toshiba Satellite A85-S107 15″

Éteignez l’ordinateur portable.

Retournez l’ordinateur portable et orientez-le de sorte que la batterie soit face à vous et que l’avant soit éloigné de vous comme montré sur l’image.

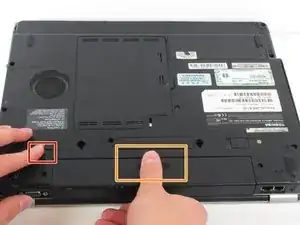

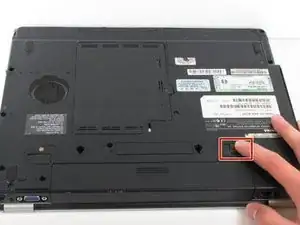

Déverrouiller la batterie en faisant glisser le loquet indiqué vers la droite.

Faites glisser le loquet indiqué vers la gauche et maintenez-le.

Placez votre pouce sur le grip de la batterie comme montré.

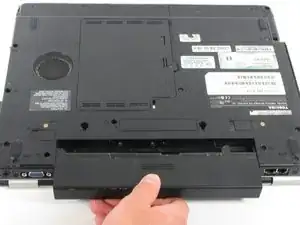

Tout en maintenant le grip, tirez la batterie vers en l’éloignant de l’ordinateur portable.

Retournez l’ordinateur portable à l’endroit de sorte que le devant soit face à vous.

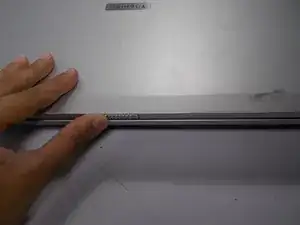

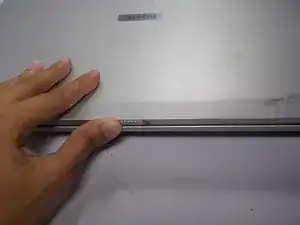

Déverrouillez l’ordinateur portable en faisant glisser le loquet vers la droite.

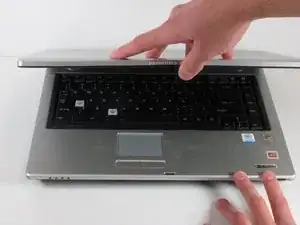

Ouvrez l’ordinateur portable en soulevant l’écran tout en maintenant le châssis.

Posez l’ordinateur portable sur son côté gauche, lecteur optique vers le haut et écran complètement ouvert.

Repérez l’interstice rectangulaire sur le côté de l’ordinateur portable juste au-dessus du lecteur optique.

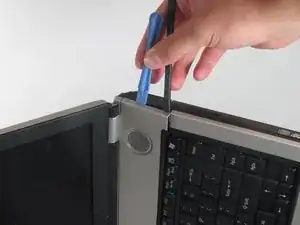

Insérez l’extrémité plate d’un spudger dans l’interstice rectangulaire.

Insérer l’outil d’ouverture dans l’interstice rectangulaire avec le spudger.

Faites levier à l’aide des deux outils, le spudger et l’outil d’ouverture, entre le boîtier de l’ordinateur portable et la plaque supérieure (au-dessus du clavier) qui recouvre les haut-parleurs pour détacher la plaque de l’ordinateur.

Une fois que la plaque du boîtier de l’ordinateur est détachée, utilisez vos mains pour la retirer.

Posez l’ordinateur portable sur une surface plane de sorte que le clavier soit face à vous.

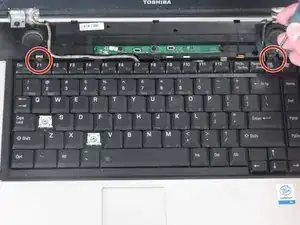

Retirez les deux vis cruciformes n° 1 de 5 mm qui maintiennent le clavier.

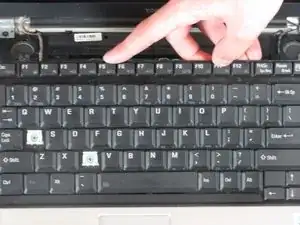

Décrocher les clips en plastique au-dessus du clavier à l’aide d’un outil d’ouverture pour détacher le haut du clavier.

Soulevez le clavier à partir du bord supérieur, là où sont situées les touches fonction.

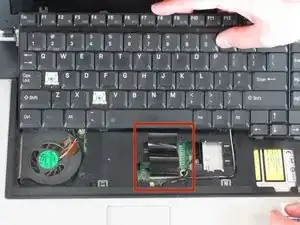

Faites glisser le clavier vers l’écran.

Faites attention à ne pas arracher la nappe sous le clavier.

Débranchez de son connecteur la nappe qui relie le clavier l’ordinateur.

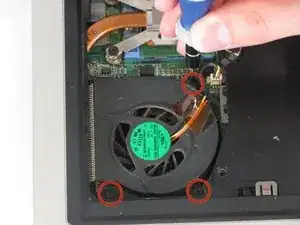

Repérez et retirez les trois vis cruciformes n° 0 de 5 mm.

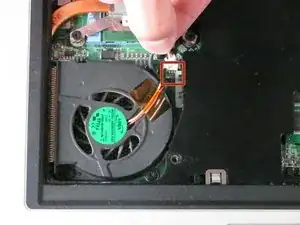

Débranchez l’extrémité de la prise blanche de son connecteur.

Retirez le ventilateur en le soulevant hors de son emplacement.
