Remplacement du vibreur du Moto G4

Rédigé par : Nathan Granger

Commentaires : 8

Difficulté

Facile

Étapes

Temps nécessaire

5 minutes

Introduction

Si votre Motorola Moto G4 ne vibre plus, il est nécessaire de remplacer la pièce. Ce guide vous montrera les bonnes étapes pour vous remplacer !

Outils

Pièces

Motorola Moto G4 Vibration Motor

Étape 1

Insérez un ongle ou une spatule (spudger) dans l'encoche sur le bord inférieur de votre téléphone, près du port de charge.
Faites délicatement pivoter ou levier avec la spatule pour ouvrir un léger espace entre la coque arrière et le reste du téléphone.
Laissez votre outil (ou ongle) inséré dans la fente entre la coque arrière et le reste du téléphone et faites-le glisser le long du coin pour commencer à défaire les clips en plastique qui maintiennent la coque en place.

Étape 2

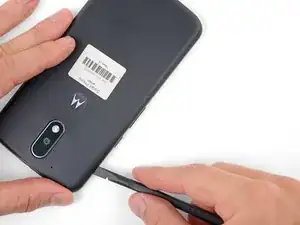

Faites glisser votre outil le long du côté du téléphone pour détacher les autres clips qui fixent la coque.

Étape 3

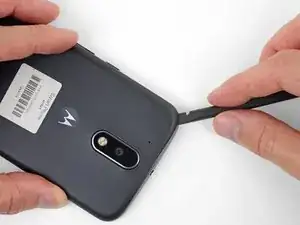

Laissez votre outil légèrement inséré sous la coque arrière et faites-le glisser le long du coin supérieur.
Si nécessaire, continuez à faire levier autour des autres côtés du téléphone jusqu'à ce que la coque arrière se détache.

Étape 4

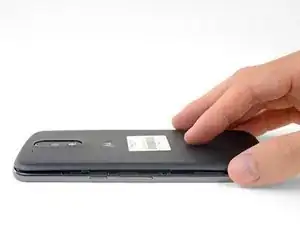

Ôtez la coque arrière.
Pour remonter la coque arrière, positionnez-la soigneusement au-dessus du téléphone, puis appuyez délicatement sur tous les bords jusqu'à ce que vous sentiez les clips s'enclencher.

Étape 5

Appuyez pour éjecter et retirer les cartes MicroSD et SIM (si installées).

Étape 6

Utilisez une spatule pour soulever le cache en caoutchouc du connecteur du flash de la caméra.

Étape 8

Utilisez une spatule pour faire levier par en dessous sur le connecteur du flash de la caméra.

Étape 9

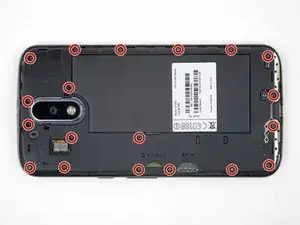

À l'aide d'un tournevis Torx T3, dévissez les dix-neuf vis identiques, longues de 3,1 mm, qui fixent le châssis central.

In my kit, the T3 Torx bit came in the ‘repair part’ box, while a T5 Torx bit was in the ‘repair tools’ box.

Joseph Albert - 06/09/18

my phone had t4, not t3

Donald Smith - 30/07/19

Screws are stuck quite hard, apply a hefty amount of pressure when removing. Otherwise you’ll destroy the thread

face - 27/11/19

unable to remove 8 of the screws. any suggestions?

wayne malcom - 15/02/20

My T4 is the tool that fit. I can see why people strip these. They were dam tight for such little screws.

I also had a tough time getting them out of the socket once loose. Magnet in the tool was not very strong. I used my tweezers, and scratch the screw heads. That means they are real soft steel, and strip easy.

P 38 -

Étape 10

Placez une spatule sous le coin supérieur gauche du châssis central et faites délicatement pivoter l'outil pour séparer le châssis du reste du téléphone.

I couldn’t get the spudger in, but had success with the opening pick instead.

Bernd Mast - 07/06/21

Étape 11

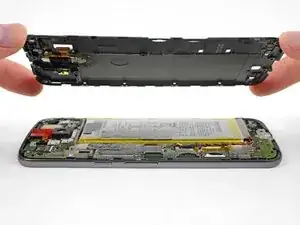

Enlevez le châssis central.

During the midframe removal, be careful and do not put too much torsional stress on the loudspeaker pickup wires (to the right of the main camera). It’s not that difficult to crush or shear the pickups there. Doing so will render your phone silent.

Kevin Kwan - 10/12/18

Exactly what happened to me. Both contacts broke off and if just loosely put where they were, they can't make proper contact anymore.

There should be a warning about this in the guide itself!

Simon Vetter - 24/12/19

Étape 12

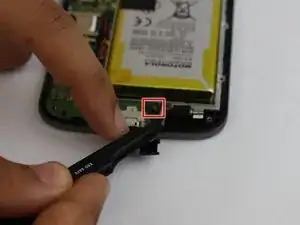

Insérez un outil fin (comme la pointe d'une pincette) sous les fils de batterie rouge et noir et faites-le glisser sous le connecteur de la batterie.
Soulevez doucement vers le haut pour déconnecter la batterie.
Faites levier uniquement du côté où les fils se fixent au connecteur - si vous faites levier ailleurs, vous risquez de casser la prise.
Lors du remontage, alignez le connecteur dans sa prise, puis appuyez vers le bas pour le reconnecter, en oscillant légèrement lorsque vous appuyez, pour l'aider à s'installer correctement.
